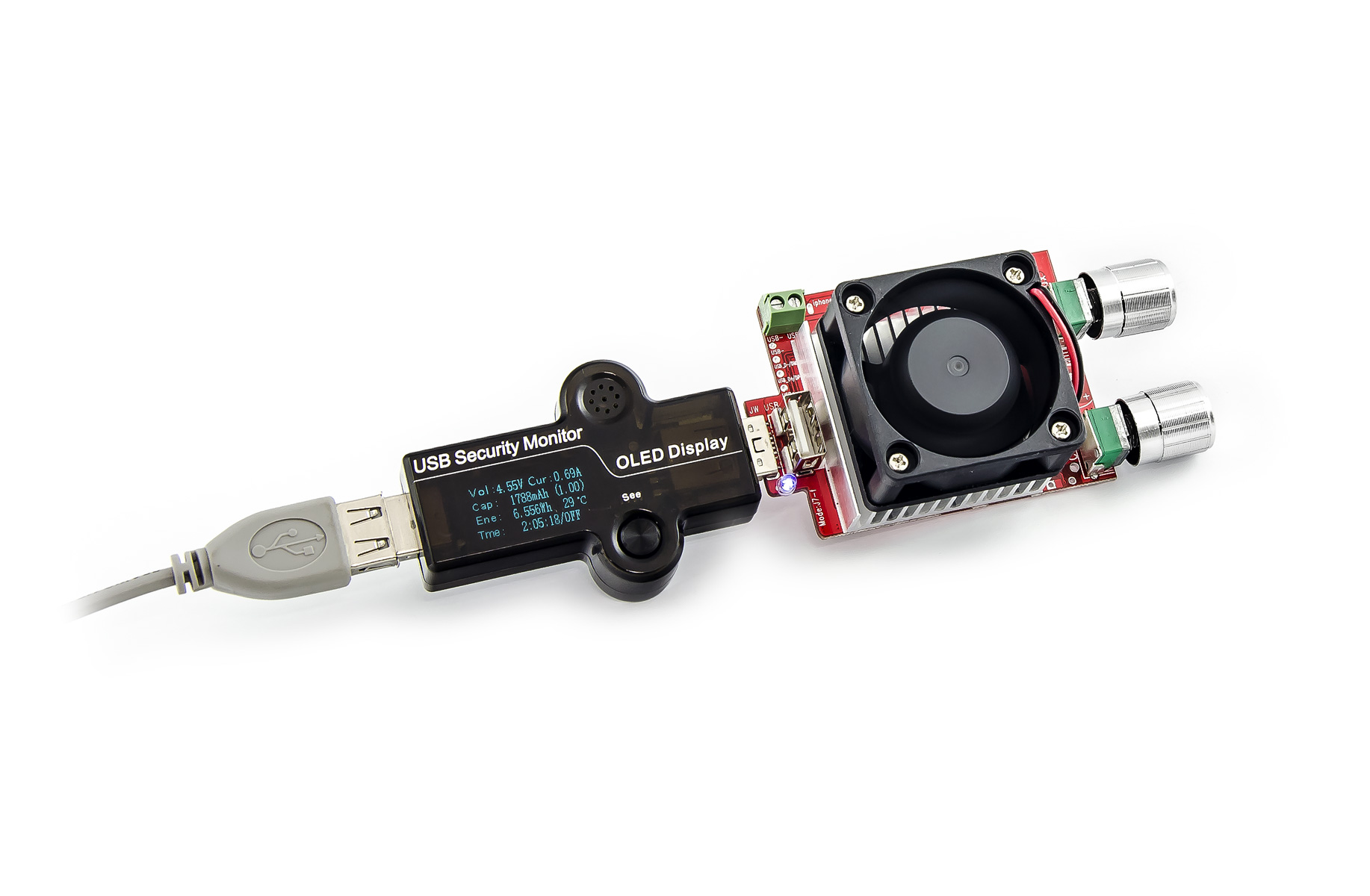

USB tester s elektronickou zátěží 35W, set

Výhodný set stejnosměrné elektronické USB zátěže s maximální výkonovou ztrátou až do 35W, pracující v rozsahu 3-21V a 0-3,2A a multifunkčního USB multimetru s jasným bodovým 0.96" OLED displejem pro testy pokračování textu

Kód produktu:

100710

Varianty:

Prodej ukončen
USB tester s elektronickou zátěží 35W, set 100710 https://www.hotair.cz/images/produkty/1/1265/usb-tester-s-elektronickou-zatezi-35w-set_0.jpg
Cena: 1573.00
Dostupnost: Prodej ukončen 2024-03-30T00:00:00+01:00
Výhodný set stejnosměrné elektronické USB zátěže s maximální výkonovou ztrátou až do 35W, pracující v rozsahu 3-21V a 0-3,2A a multifunkčního USB multimetru s jasným bodovým 0.96" OLED displejem pro testy powerbank, usb kabelů, baterií, usb portů, usb periferií a další aplikace.

Elektronické zátěže (Electronic Load) představují umělou regulovanou odporovou zátěž, jejíž parametry jsou digitálně řízeny a stabilizovány. Nahrazují dříve používané mechanické proměnné odpory, jako jsou reostaty, posuvné odpory či odporové dekády.

Vstupním konektorem do zátěže je USB konektor, který má unikátní zaměnitelný design (konektor lze připojit z obou stran). Mezi zátěž a zdroj se připojuje USB tester, kterým měříme vstupní veličiny a chování zátěže. Zátěž umožňuje připojení i dalšího USB zařízení za výkonový prvek, kde lze měřit výstup za zátěží nebo zátěž dále rozšířit o další připojené zařízení. K ovládání zátěže slouží dva kvalitní kovové potenciometry, kterými se řídí proudový odběr (hrubé a jemné lazení). Zátěž pracuje v režimu CV (constant current).

K USB zátěži lze připojit mimo USB i jiný zdroj, například baterie nebo powerbanky. K tomu slouží šroubovací svorkovnice na PCB, ke které lze připojit například kabely s krokosvorkami. Skrze tyto svorky lze připojit baterii k zátěži a měřit její chování při zatížení. Proměřit lze celkovou tvrdost zdroje i kapacitu baterie, díky USB testeru, který měří také čas, po který powerbanka dokázala zátěž napájet. Jednoduše připojíte měřenou baterii a necháte běžet test vybíjení. USB tester vám na základě času spočítá kapacitu baterie.

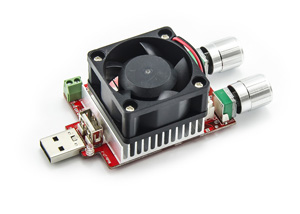

Tato zátěž je podobně jako Raspberry Pi či Arduino bez šasi, jen jako osazené PCB malých rozměrů - 50x35x100mm (včetně komponent). Hlavní dominantou je kvalitní hliníkový chladič, osazený 40mm aktivním ventilátorem, který se stará o chlazení tranzistoru. Ventilátor není v provozu neustále, v případě navýšení teploty automaticky sepne.

Parametry zátěže
Výkonová ztráta: až 35W
Napětí: 3 - 21V
Proud: 0 - 3.2A
Pracovní teplota: 0 - 65°C


Multifunkční USB tester s jasným bodovým 0.96" OLED displejem k měření napětí, proudu a aktuálního příkonu. USB multimetr disponuje také pokročilými funkcemi počítající celkovou spotřebu ve Wh a kapacitu baterií v mAh. Díky tomuto multimetru můžete změřit aktuální odběr připojených USB periferií, mobilních zařízení a příslušenství.

USB tester se do obvodu zapojuje sériově, jako tzv. mezikus mezi zdrojovým USB portem a zátěží. Má tři režimy zobrazení, viz obrázek níže, mezi kterými se přepíná pomocí jediného tlačítka.

První obrazovka zobrazuje základní veličiny - napětí a proud ve zvětšeném zobrazení, dále příkon (W), kapacitu baterií (Ah) a celkově dodanou el. energii (Wh) a celkový čas. Čas slouží pro výpočet celkové kapacity baterií a celkově dodané el. energie a před každým měřením ho lze resetovat dlouhým podržením ovládacího tlačítka.
Na druhé obrazovce můžete sledovat napětí jednotlivých vodičů v USB včetně datové linky, celkový čas, odpor, teplotu a hodnotu proudu.
Třetí zobrazení pak nabízí kompaktní zobrazení všech měřených veličin, vyjma datové linky USB a odporu.


Kombinace USB testeru a zátěže je ideálním pomocníkem pro měření kapacity baterií, powerbank, tvrdosti USB zdrojů a nabíječek. Můžete také otestovat kvalitu nabíjecích kabelů k telefonům a tabletům. Originální kabely výrobců se vyznačují malými úbytky napětí a jsou tedy schopny distribuovat dostatečný proud pro nabíjení mobilních zařízení. Neoriginální kabely však bývají obvykle vyrobeny z nekvalitních vodičů, které mají velký odpor a díky tomu dochází k velkým úbytkům napětí a tedy především proudu. Tímto kombem změříte velikost procházejícího proudu a deklarujete, jestli je kabel kvalitní, či nikoliv. U měření kapacity powerbank počítejte s delším časem, jelikož je třeba ji při měření vybít a měřit čas, po která powerbanka dokázala zásobovat el. energií.

Jak USB zátěž, tak USB měřák lze samozřejmě použít i samostatně. USB testerem změříte například průchodnost datové linky USB, nabíjecí proudy telefonů a tabletů apod. Díky svorkovnici na USB zátěži můžete zase testovat různé obvody splňující parametry zátěže bez nutnosti zakoupení drahých elektronických zátěží, protože pro většinu menších aplikací je tato zátěž dostatečná.

Kompatibilní s USB 1.1  USB 2.0 a USB 3.0 (3.1)
Podpora rychlého nabíjení Qualcomm QC3.0, QC2.0, BC1.2, a Apple 2.4A
USB tester je zařízení velikosti většího USB flash disku - 75 x 45 x 15mm.
Parametry
Měření napětí 3 - 30V (rozlišení 5 míst)
Měření proudu 0 - 5.100A (rozlišení 5 míst)
Měření kapacity baterií 0 - 99999mAh
Měření Wh 0 - 999Wh
Měření teploty 0 - 80°C
Měření výkonu 0 - 299W
Maximální doba výpočtu Ah a Wh 1000h
Rychlost měření 0.5s
Rozlišení OLED displeje 128x64px
Napájení z měřeného USB portu
Váha balení [kg]:0.15 kg
Více parametrů
Měření napětí 3 - 30V (rozlišení 5 míst)
Měření proudu 0 - 5.100A (rozlišení 5 míst)
Měření kapacity baterií 0 - 99999mAh
Měření Wh 0 - 999Wh
Měření teploty 0 - 80°C
Měření výkonu 0 - 299W
Maximální doba výpočtu Ah a Wh 1000h
Rychlost měření 0.5s
Rozlišení OLED displeje 128x64px
Napájení z měřeného USB portu
Váha balení [kg]:0.15 kg
Vývojový testovací USB kabel (samice) s vyvedeným napájením na krokosvorky +/-. Kabel nemá vyvedeny datové linky. Pouze pro napájení.
217,80 Kč / ks 180 Kč bez DPH
skladem2-5 ks 03.04.2024 může být u Vás
Kód:
103050

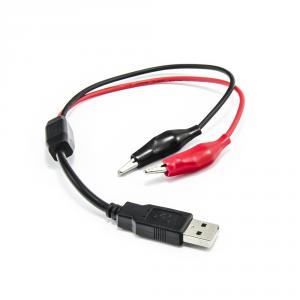

Vývojový testovací USB kabel (samec) s vyvedeným napájením na krokosvorky +/-. Kabel nemá vyvedeny datové linky. Pouze pro napájení.
