Systém nařezávání a podávání cínu 1mm k hrotu mikropájky Hakko 375-04+

Kompaktní automatický systém nařezávání a dávkování trubičkového cínu průměru 1mm přímo k hrotu mikropájky HAKKO 375-04+. Podavač do cínu podélně nařezává V-drážku ostrým kruhovým nožem umístěným v podávacím mechanismu, který pokračování textu

Kód produktu:

101766

Varianty:

skladem (2-5 ks)29.04.2024 může být u Vás
Systém nařezávání a podávání cínu 1mm k hrotu mikropájky Hakko 375-04+ 101766 https://www.hotair.cz/images/produkty/1/1821/system-narezavani-a-podavani-cinu-1mm-k-hrotu-mikropajky-hakko-375-04_0.jpg HAKKO
Cena: 9196.00
Dostupnost: skladem 2-5 ks
Cena s DPH Cena bez DPH
9 196 Kč 7 600 Kč
ks
Kompaktní automatický systém nařezávání a dávkování trubičkového cínu průměru 1mm přímo k hrotu mikropájky HAKKO 375-04+. Podavač do cínu podélně nařezává V-drážku ostrým kruhovým nožem umístěným v podávacím mechanismu, který cín dále sune silikononým bowdenem až k hrotu mikropájky. Prořezem cínového drátu je zpřístupněn flux v jádru trubičky, což přispívá v některých aplikacích k plynulejšímu natavení slitiny na pájeném spoji (zejména při vysokoteplotní aplikaci, kde může odpařený flux z jádra způsobovat prskání).

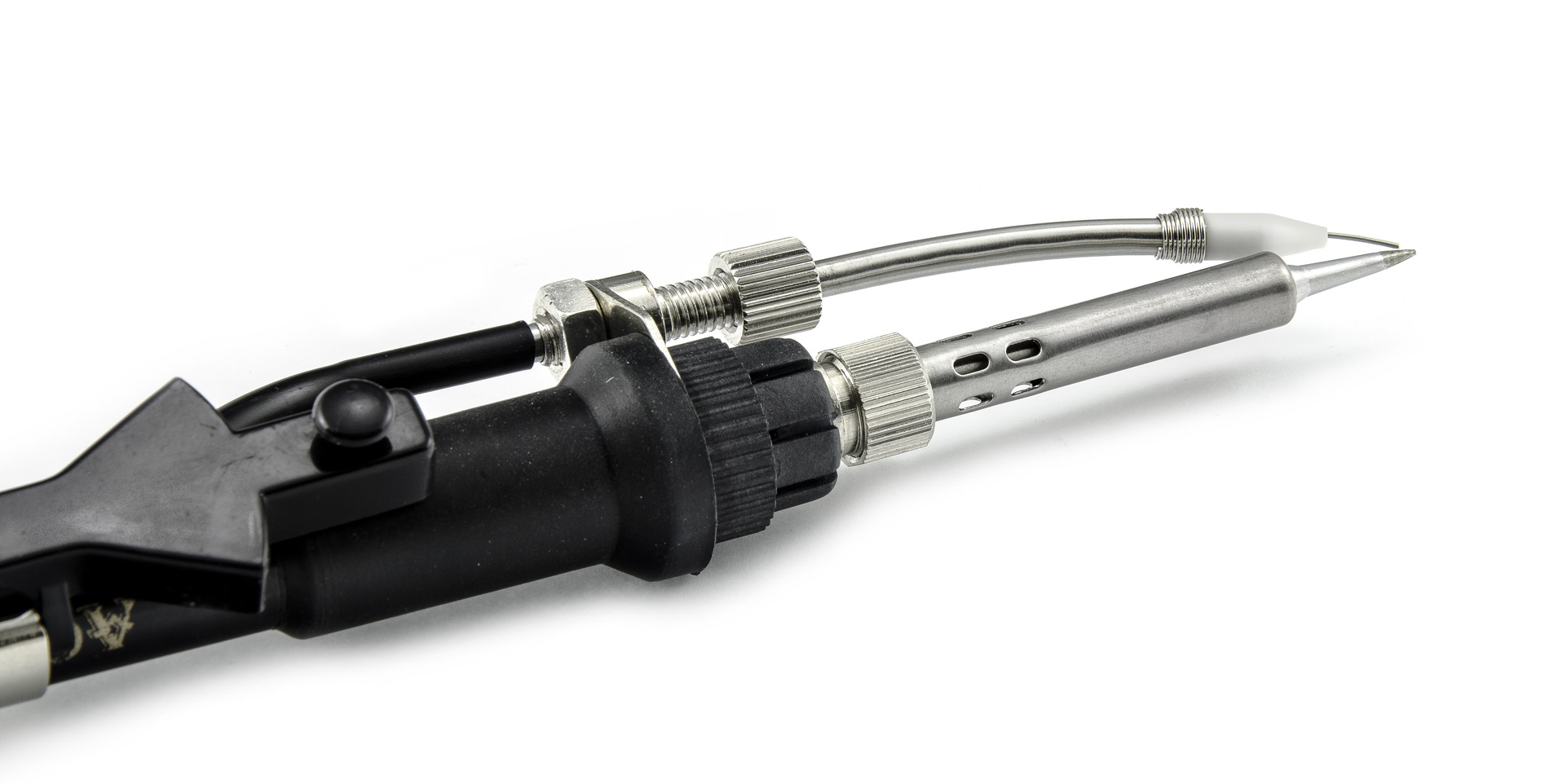

Cín je distribuován silikonovým bowdenem s ovládacím tlačítkem, který se upevňuje na tělo mikropájky.
Samotné podávání cínu je spouštěno skrze ovládací tlačítko, které je umístěno u ústí podávacího bowdenu, tedy na rukojeti mikropájky. Díky tomuto řešení máte při pájení k dispozici druhou ruku a cín vždy ve zvoleném množství. Délka cínu závisí na délce stisku tlačítka. Rychlost podávání cínu je 27mm/s. Průměr trubičkového cínu, který umí podávací mechanismus zpracovávat, je primárně 1mm. Délka podávacího bowdenu je 80 cm.

Posun cínu je zajištěn bytelným celokovovým motorizovaným převodem s ozubenými koly, který si sám odmotává cín z cívky. Cívka s cínem musí být vložena na odvíjecí stojan, který není součástí výrobku.

Cín, mikropájka ani stojan na obrázku nejsou součástí balení.
K Hakko 375-04+ lze zakoupit také alternativní spínač - nožní pedál.


Nařezávač a podavač cínu Hakko 375 máme v nabídce i pro další průměry trubičkových cínů - 0.8mm a 1.2mm.

Parametry
Automatický podavač cínu
Průměr trubičkového cínu1 - 1 mm
Podávací délka (délka bovdenu)81 cm
Rychlost posunu27 - 27 mm/s
Ovládání posunupomocí spínače na bowdenu
Hmotnost0.7 kg
Rozměry (šířka - výška - hloubka) [mm]74-98-50 mm
Napájecí napětí230V/50Hz
Váha balení [kg]:0.9 kg
Více parametrů
Automatický podavač cínu
Průměr trubičkového cínu1 - 1 mm
Podávací délka (délka bovdenu)81 cm
Rychlost posunu27 - 27 mm/s
Ovládání posunupomocí spínače na bowdenu
Hmotnost0.7 kg
Rozměry (šířka - výška - hloubka) [mm]74-98-50 mm
Napájecí napětí230V/50Hz
Váha balení [kg]:0.9 kg
