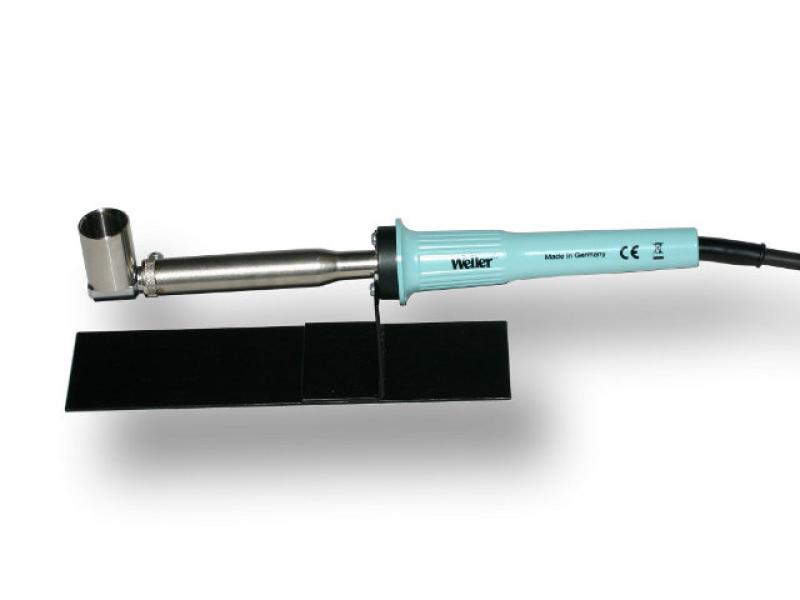

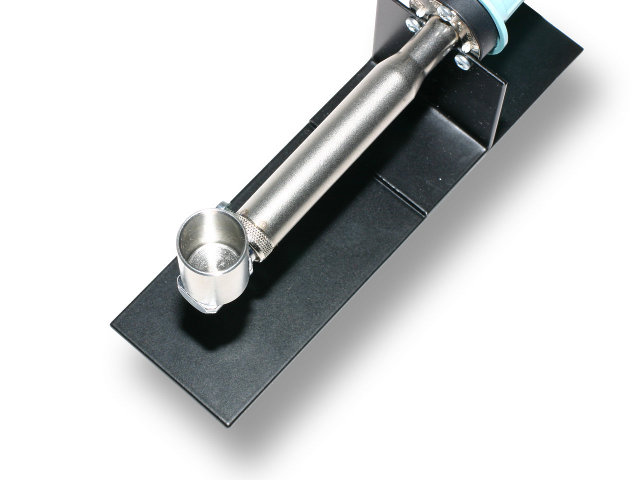

Cínovací kalíšek o vnitřním průměru 17,4 mm a hloubce 22 mm je ohříván pájecím perem Weller Magnastat o výkonu 100W. Tavný kelímek je svými rozměry vhodný k pocínování drobných předmětů, práci se šperky, pocínování drátků a odizolovaných konců vodičů. Pájecí pero je pevně spojeno s podstavcem, který jej drží v horizontální poloze. Stojánek je součástí dodávky.

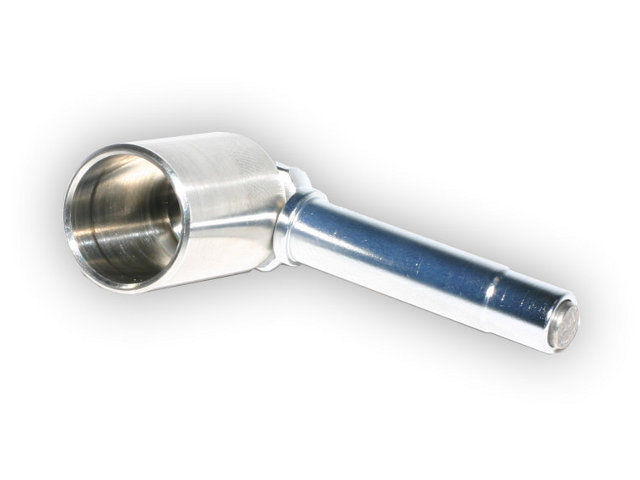

Páječka Weller Magnastat využívá výkonnou odporovou topnou spirálu, vyznačující se velkou styčnou plochou s letovacím hrotem - kelímkem na taveninu. K regulaci teploty používá firma Weller unikátní metodu, která vychází ze závislosti feromagnetických vlastností kovových slitin na jejich teplotě. Pájecí cínová lázeň je koncipována jako výměnný hrot pro letovací pero Magnastat a je vyrobeno v několika provedeních. Všechny typy mají naprosto stejné rozměry i objem cínovacího kalichu; liší se pouze druhem slitiny, ze kterého jsou vyrobeny. Právě rozdílný druh materiálu a jejich odlišné feromagnetické vlastnosti určují dosaženou a stabilizovanou teplotu pájecí slitiny v miniaturní vaničce, umístěné na hrotu. Weller dodává tři typy cínovacích kalíšků pro teploty 285°C, 330°C a 380°C.
Kalíšek pro zvolenou teplotu je zasunut do pájecího pera a zajištěn dotažením šroubu. Ve studeném stavu se materiál hrotu chová vždy jako permanentní magnet a přitahuje kovové táhlo, procházejí středem kovového tubusu letovacího pera až do rukojeti. V rukojeti toto táhlo ovládá spínač přívodu elektrického proudu do odporové topné spirály pájky. Dokud nebodu mít hrot nominální teplotu, bude stále vykazovat vlastnosti permanentního magnetu a držet tak sepnutý přívod proudu k topnému tělesu. Po dosažení tzv. Curieovy teploty (Curieova bodu) ztratí slitina, ze které je hrot vyroben, své feromagnetické vlastnosti a táhlo již nebude magneticky přitahováno. Dojde k rozepnutí obvodu a topné těleso přestane hřát; samozřejmě pouze do doby, než teplota opět byť jen zlehýnka klesne pod Courierův bod, kde slitina opět nabude magnetických vlastností a sepne ohřev. Tento fyzikální mechanismus velice přesně a spolehlivě reguluje teplotu hrotu, nedochází k jeho přehřívání a při náhlém ochlazení je okamžitě k dispozici plný výkon pájky.
Všechny cínovací nástavce – cínovací mini vaničky mají vynikající povrchovou úpravu, která chrání povrch před oxidací a erozí stěn vany do taveniny.
Mini cínovačka Weller W101H 330°C Magnastat na 230V
teplotní automatika: systém regulace teploty Magnastat
Parametry
Cínová lázeň |
---|
Vana | nerezová |
Rozměr vany | průměr 17,4 mm |
Hloubka vany | 22 mm |
Stabilizace teploty | měřením výstupní teploty |
Ovládání teploty | ne |
Ukazatel teploty | ne |
Rozsah regulace teploty | 330 - 330 °C |
Napájecí napětí | 230V/50Hz |
Více parametrů
Cínová lázeň |
---|
Vana | nerezová |
Rozměr vany | průměr 17,4 mm |
Hloubka vany | 22 mm |
Stabilizace teploty | měřením výstupní teploty |
Ovládání teploty | ne |
Ukazatel teploty | ne |
Rozsah regulace teploty | 330 - 330 °C |
Napájecí napětí | 230V/50Hz |
