Dávkovače kapalin - náhradní díly

Náhradní redukční ventil NMPC NAR-200 k námi nabízeným dávkovacím systémům KH-228AB, FLUMATIC FU-810, BAKON BK893, PE-986A, CXG 628, a KH228 . Jako každá mechanická součást, tak i tento redukční ventil, který je součástí většiny dávkovačů, se může poškodit. Není proto třeba kupovat nové dávkovací zařízení, stačí pouze vyjmout původní ventil a nahradit ho tímto, do stávajících tlakových rozvodů. Ventil slouží k regulaci tlaku (nikoliv jako uzavírací ventil) a je schopný regulovat tlak v rozpětí 0.3 - 6.9Bar. NAR-200 se připojuje k 1/4" rozvodům (6mm hadice). Ventil disponuje také závitem k připojení tlakoměru.

Náhradní sací koš - filtr pevných částic pro automatický dávkovač kapalin GFK-160. Materiál: plast, nerez Průměr nátrubku: 9.9mm Celkový průměr: 31mm Délka: 91mm

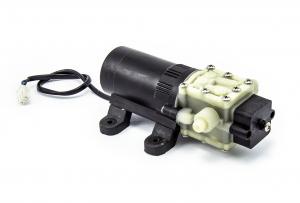

Náhradní díl - čerpadlo pro automatický dávkovač kapalin GFK-160. Napájení: 12V Čerpadlo je dodáváno s holými vodiči – bez konektoru.

Kompletní náhradní díl pro opravu pneumatických pistolí pro vytlačování tekutých materiálů z hadicových sáčků (střívek) a eurokartuší z naší nabídky. Při pádu na zem může dojít k prasknutí plastové části a netěsnostem. Díl obsahuje vstupní konektor pro 4mm hadičku, škrtící ventil a všechny těsnící prvky. Neobsahuje aretační matici, která je kovová a nepředpokládá se její zničení.

Nožní pedál je vyroben z odolného plastu, spodní část je vyztužena kovem. Pedál má drážkovaný povrch, který brání sklouznutí nohy.   Ohebný kabel o délce 1,3m s koncovkou XLR 2PIN samice.  Náhradní díl – nožní pedál (spínač) pro automatický dávkovač kapalin GFK-160.

Plastová zarážka k dávkovači kapalin TP-50, zarážka slouží k aretaci hadičky.

Pojistý šroub k dávkovači kapalin TP-50, šroub slouží k aretaci zámku hadičky.

Univerzální kovový držák dávkovacích hadic pro jakékoliv dávkovače kapalin jako jsou GFK-160, KC-I a KC-II a jiné. Držák je vhodný také pro uchycení na pracovní stůl, stěnu, zeď, či pracovní/montážní linku. Držák je možné připevnit k šasi stroje nebo stěně pomocí T spojky s aretačním šroubem. Lze jej libovolně natáčet kolem své osy s možností upravení délky horního ramene. Držák je vhodný pro hadice o vnějším průměru 8-11mm. Parametry: Celková výška 285mm Délka ramene 200mm Průměr ramene 12mm Materiál nerez/plast Váha: 240g

Univerzální plastový sací koš pro odfiltrování pevných částic. Sací koš o celkové délce 90 mm s průměrem 26mm je vhodný pro veškeré typy hadic (PE, silikon) s vnitřním průměrem 6mm.

Elektricky ovládaný vzduchový ventil - solenoid slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, CNC frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí elektromagnetické ovládací cívky DC 24V a rozvodu vzduchu.  Verze s napájením cívek 24V DC je vhodná také jako náhradní díl pro plničky: 50 - 1000ml, 300-2500ml a 1000-4000ml.   Elektricky ovládaný pěticestný ventil s dvěma polohami má jeden hlavní vstup (P), který slouží k distribuci vzduchu mezi výstupy A a B. Přepínám obou cívek dochází k přesměrování distribuce z vstupu P na výstup A nebo B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu či pro regulaci tlaku vzduchu po připojení škrtícího ventilu. Odfuky je možné společně se škrtícím ventilem (není součástí balení) použít pro úpravu rychlosti posuvu pneumatického pístu. Ovládání ventilu pracuje s DC napětím 24V a odběrem cca. 0,125mA. Vstup pro napájení ventilu je realizován vodiči s volnými konci o průřezu 0,35mm a délce 50cm. Bistabilní model se liší proti monostabilnímu dvou cívkovým provedením. U bistabilního provedení není potřeba pro přepnutí výstupu trvale přivádět napětí na cívku, přepínání je realizováno dvěma cívkami, které po odpojení napětí drží polohu. Vstup a výstupy mají koncovku G 1/8" s vnitřním závitem, do kterých jsou již od výroby našroubovány rychlospojky pro hadičky s vnějším závitem 8mm. Otvory pro odfuky mají vnitřní závit G 1/4" v kterých jsou našroubovány mosazné filtry.

Dvojčinný pneumatický valec MAL32x75 - náhradný valec pre plničku 50 - 1000ml kvapalín. Riadiaci valec plničky 50-1000ml, ktorý slúži na otváranie a zatváranie ventilu medzi zásobníkom a dávkovacou ihlou.

Dvojčinný pneumatický válec SU250x50 - náhradní válec pro plničku 50 - 1000ml kapalin  Hlavní pneumatický válec plničky 50-1000ml, který nasává a vytlačuje materiál do/ze zásobníku plničky.

Náhradní díl - Tlačný kolečkový spínač - šesti segmentový kodér (4+2) času pro Digitální automatický dispenzer tekutých přípravků typ PE-986A. Analogový časovač má 4 segmenty pro nastavení času dispenzeru a 2 segmenty pro nastavení počtu opakování dávky.

Náhradní pistole pro dávkovač kapalin s dávkou 0,5 mikrolitru TP-50, pistole slouží k transportu kapaliny z dávkovače ven do nádoby/láhve.

Univerzální digitální časovač 0,01sek - 999min je určen pro spouštění připojeného zařízení v přesně nastavených intervalech nebo cyklech.  Spouštění probíhá buď stisknutím pedálu, stisknutím zeleného tlačítka na čelním panelu nebo z nadřízeného systému připojeného do konektoru pedálu. Časové intervaly je možno nastavit v několika rozsazích od jedné setiny skundy do 999 minut.  Výstupem časovače je jeden přepínací kontakt relé, který je vyveden na výstupní tří pinový konektor.  Konektor pro spouštění (nožní pedál) je typu D15, s tím, že na pinu 10 je GND a pin 11 je ovládací, spojením těchto dvou pinů dojde ke spuštění nastaveného časového intervalu nebo cylku dle předem nataveného programu. K dispozici je několik programů od jednoduchého časovače po cyklické intervalové spínání.                     Konektor pro výstup pin 1 – N.C. – v klidu spojeno na společný kontakt COM pin 2 – COM (společný kontakt) pin 3 – N.O. – v klidu rozpojeno, po aktivaci časovače spojeno na COM Obsah balení: Univerzální časovač s rozsahem od 0,01 sekundy do 999 minut, síťový napájecí kabel, redukce D15.

Náhradní těsnění o průměru 182mm ze syntetického kaučuku pro tlakovou nádobu o objemu 5L a 5L nádobu s pístem. EPDM těsnění je oproti dodávanému silikonovému těsnění k 5L tlakové nádobě navrženo a testováno na vyšší tlak uvnitř nádoby. Výměnou původního těsnění za typ EPDM tak získáte možnost zvýšení tlaku v nádobě až na 0,8MPa z původních 0,45Mpa. Parametry: Určeno pro 5l nádoby Materiál EPDM (syntetický kaučuk) Vnější průměr: 182mm Vnitřní průměr: 157mm Tlak 0,8MPa

Náhradní silikonové těsnění k 5 litrovým tlakovým lahvím - hrncům z naší nabídky. V případě steření či mechanického poškození těsnění dodávaného k těmto lahvím, možno jednoduše vyměnit a obnovit tak původní těsnost uzávěru. Parametry: Určeno pro 5l nádoby Vnější průměr: 182mm Vnitřní průměr: 157mm

Náhradní silikonové těsnění k půllitrovým tlakovým lahvím - hrncům z naší nabídky. V případě steření či mechanického poškození těsnění dodávaného k těmto lahvím, možno jednoduše vyměnit a obnovit tak původní těsnost uzávěru. Parametry: Určeno pro 0.5l nádoby Vnější průměr: 89mm Vnitřní průměr: 70mm

Náhradní silikonové těsnění k dvoulitrovým tlakovým lahvím - hrncům z naší nabídky. V případě steření či mechanického poškození těsnění dodávaného k těmto lahvím, možno jednoduše vyměnit a obnovit tak původní těsnost uzávěru. Parametry: Určeno pro 2l nádoby Vnější průměr: 118.4mm Vnitřní průměr: 99.4mm

Náhradní silikonové těsnění k 10 litrovým tlakovým lahvím - hrncům z naší nabídky. V případě steření či mechanického poškození těsnění dodávaného k těmto lahvím, možno jednoduše vyměnit a obnovit tak původní těsnost uzávěru. Parametry: Určeno pro 10l nádoby Vnější průměr: 208mm Vnitřní průměr: 187mm

Nohou ovládaný spínač pro řízení dávkování. Je kompatibilní se všemi dispenzory v naší nabídce. Stisk pedálu spustí buď odměření jedné stanovené dávky nebo bude dávkované množství závislé na době přišlápnutí spínače; dle nastavení dávkovače.

Ruční držák dávkovací kartuše osazený spínačem k ovládání automatického dispenzoru. Do objímky je možné zasadit 35ml nebo 50ml dávkovací kartuš. Stiskem tlačítka je podle nastavení automatické dávkovací jednotky vytlačeno přesně stanovené množství kapaliny z kartuše. Pokud je dávkovací systém přepnutý v manuálním režimu, bude délka stisku tlačítka přímo úměrná vytlačenému množství kapaliny a velikost dávky bude plně v režii obsluhy. Při držení zásobníku v ruce představuje spínač ovládaný prstem ruky mnohem přirozenější volbu než nožní pedál.

Metrážní hadice o průměru 4 mm modrá popř. transparentní (dle skladových zásob). Vnější průměr hadičky je 4 mm a je kompatibilní s konektorovými systémy John Guest 1/8" a evropskými rozvody 4 mm. Vnitřní průměr je 2,37mm. Hadice je středně tvrdá a je určena pro distribuci stlačeného vzduchu a dalších médií. Tato 4mm hadice je součástí vnitřních rozvodů některých automatických dávkovačů tekutin, jmenovitě v CXG 628 a KH228 a lze tedy použít jako náhradní díl.

Plnící nástavec s jehlou ke zpětnému ventilu 8mm pro automatický dávkovač kapalin GFK-160, KC-II a KC-I, ale i pro peristaltická čerpadla BT-XXX, BS-XXX. Tělo nástavce je vyrobeno z materiálu PET, jehla je standartně v provedení ALU o délce 65mm s průměrem 5mm. Nástavec slouží jako prodlouží a zúžení k plastovému ventilu 8mm pro přesné plnění do lahví a nádob s užším hrdlem. V případě zájmu o jinou délku/průměr nebo variantu PET/nerez kontaktujte naše technické oddělení. Délku jehly lze upravit dle přání zákazníka na délku 10-100mm s vnějším průměrem 4,5,6,8mm ALU nebo 5,6mm nerez. Nástavec je možno použít taktéž jako samostatné příslušenství pro zpětný ventil o průměru 8mm. Před aplikací na zpětný ventil je nutno odstranit osazení pro hadičku na výstupní trubičce zpětného ventilu. Tu pak zarazit mírným krouživým pohybem co nejhlouběji do těla plnícího nástavce. K nástavci není dodáván potravinářský certifikát. Parametry:  Délka: 10-100mm  Průměr: 4,5,6,8mm Materiál jehly: ALU/Nerez
