Cín pro pájení

Průmyslová forma pájecí směsi pro letování neboli měkké pájení. Jedná se o standardní pájecí směs SnPb v poměru 63/37. Nenechte se zmást tím, že vypadá jako klempířská pájka; jedná se eutetickou směs olova a cínu stejnou jako ostatní turbičkové cíny v naší nabídce, akorát pochopitelně neobsahuje tavidlo. Ideální bude všude tam, kde je potřeba větší množství cínu – například pro naplnění cínové lázně.

Pro výrobu těchto tyčí se používají kovy s nejvyšší chemickou čistotou. Pájky pro strojní pájení se vyrábějí technologií lisování, která zabraňuje vnitřní oxidaci zpracovávaných výrobků. Tento postup zaručuje, že vyráběné tyče mají velmi dobrou smáčivost, rychlost pájení a snižuje se spotřeba pájky. Klasická olovnatá eutektická slitina olova a cínu představuje léty prověřenou pájku s obecně nejlepšími fyzikálními parametry pro letování v oblasti elektrotechniky.

Slitina S-Sn63PbP1,5 s intervalem tavení 183-190°C. Používá se jako přísada do pájecích lázní, kde omezuje tvorbu stěru, snižuje nebezpečí tvorby můstků a krápníků. Směs s přídavkem fosforu výrazně redukuje vznik strusky v pájecích vlnách cínovacích lázních. Tvorba oxidů je s dezoxidační přísadou omezena zhruba na polovinu, což znamená poloviční odpad pájecí slitiny při stírání zoxidované vrstvy z povrchu a dlouhodobě čistou hladinu taveniny. Dodává se ve tvaru pelet o hmotnosti cca 5 g.

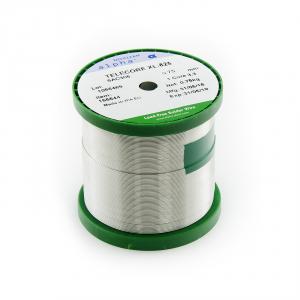

ALPHA Telecore XL - 825 SAC305 je bezolovnatý bezoplachový trubičkový cín S-Sn96,5Ag3Cu0,5 s dobrou smáčivostí, s 3.3% fluxu s intervalem tavení solidus / liquidus 217 - 221°C. Alpha Telecore XL-825 má dobrou přilnalnavost, ke spojení dochází prakticky ihned, což urychluje práci  Výsledný vzhled spojů je dokonalý a následná inspekce je díky absenci zbytků fluxu jednoduchá. ​ Použitý flux při zahřátí tolik neprská - pájení je tedy bezpečnější a uživatelsky příjemnější a na deskách plošných spojů nezanechává tolik reziduí. K uživatelskému komfortu rovněž příspívá nižší tvorba výparů. Velice nízký obsah halogenů < 1,000ppm. K pájení lead-free směsí používejte k tomuto účelu navržené pájecí stanice. Proces přetavení bezolovnaté pájky probíhá v daleko užším teplotním rozsahu než u slitin SnPb. To klade zvýšené nároky na přesnost a udržování nastavených teplot. Obecně platí, že všechny lead free slitiny jsou mnohem náchylnější k oxidaci během pájení.

Průmyslová forma bezolovnaté pájecí směsi Sn99,3Cu0,7. Jedná se o binární slitinu cínu a mědi nahrazující klasickou pájku SnPb. Cín je zastoupen 99,3%, měď 0,7%. Poměrem cena/vlastnosti je vhodnou náhradou olovnatých pájecích směsí. Teplota tavení slitiny Sn99,3/Cu0,7 je 227°C a únavová odolnost Nf činí 1,125.

Pro výrobu těchto tyčí se používají kovy s nejvyšší chemickou čistotou. Pájky pro strojní pájení se vyrábějí technologií lisování, která zabraňuje vnitřní oxidaci zpracovávaných výrobků. Tento postup zaručuje, že vyráběné tyče mají velmi dobrou smáčivost, rychlost pájení a snižuje se spotřeba pájky. Pájecí eutektická slitina Sn99Cu1 je nejekonomičtější volbou pro přechod na bezolovnatý proces v oboru běžné spotřební elektroniky.

Slitina S-SnP2 s intervalem tavení 235-500°C. Používá se jako přísada do pájecích lázní, kde omezuje tvorbu stěru, snižuje nebezpečí tvorby můstků a krápníků. Směs s přídavkem fosforuvýrazně redukuje vznik strusky v pájecích vlnách cínovacích lázních. Tvorba oxidů je s dezoxidační přísadou omezena zhruba na polovinu, což znamená poloviční odpad pájecí slitiny při stírání zoxidované vrstvy z povrchu a dlouhodobě čistou hladinu taveniny. Dodává se ve tvaru pelet o hmotnosti cca 5 g.

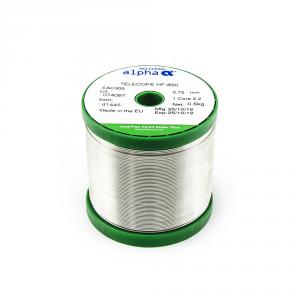

Bezolovnatý trubičkový cín ALPHA Telecore HF-850 SAC305 500g 0.75mm je nejrychleji smáčejicím a nejméně rozstřikujícím se cínem bez obsahu halogenů od renomovaného výrobce pájecích slitin Alpha. Jeho výkon je až obdivuhodný v porovnání s jinými cíny na trhu obsahující halogeny a halidy, a je tedy výbornou volbou v prostředích vyžadující plnění podmínek pro ochranu životního prostředí. Rychlé smáčení ALPHA Telecore HF-850 umožňuje jeho použití v tažném pájení a minimalizuje dobu cyklu při robotickém i ručním pájení. Telecore HF-850 vytváří jen velmi malé množství průhledných residuí, které nijak nebrání inspekci spojů a malý rozptyl fluxu zajišťuje čistý a profesionální vzhled výsledných DPS.  SAC305 - Sn96.5Ag3.0Cu0.5 Klíčové vlastnosti: Rychlé smáčení  Nízký rozptyl fluxu  Dobré šíření (JIS  ≥ 80%)  Malé množství výparů Průhledné a nelepivé zbytky Dobrý vzhled spojů Halogen & Halide Free

Olovnatý trubičkový cín Sn 63% Pb 37% o průměru 0.3mm je eutektická letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení a je plněná tavidlem o celkovém obsahu 1-3%. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.  Baleno na cívce. Hmotnost cínu: 40g.

Olovnatý trubičkový cín Sn 63% Pb 37% o průměru 0.4mm je eutektická letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení a je plněná tavidlem o celkovém obsahu 1-3%. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.  Baleno na cívce. Hmotnost cínu: 40g.

Olovnatý trubičkový cín Sn 63% Pb 37% o průměru 0.5mm je eutektická letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení a je plněná tavidlem o celkovém obsahu 1-3%. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.  Baleno na cívce. Hmotnost cínu: 40g.

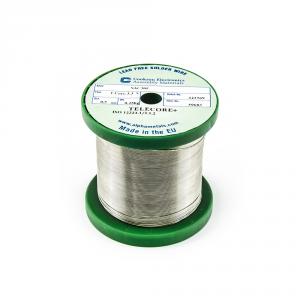

ALPHA Telecore+ 3,3% SAC305, cívka 250g, průměr 0.5mm je bezolovnatý bezoplachový trubičkový cín Sn96.5Ag3.0Cu0.5 s dobrou smáčivostí, s 3.3% fluxu s intervalem tavení solidus / liquidus 217 - 221°C. Alpha Telecore Plus má dobrou přilnalnavost, ke spojení dochází prakticky ihned, což urychluje práci  Výsledný vzhled spojů je dokonalý a následná inspekce je díky absenci zbytků fluxu jednoduchá. Vhodné pro jakékoliv ruční pájení, které musí splňovat Bellcore specifikace TR-NWT-000078. Díky pokročilým aktivátorům je Telecore+ vhodný i pro pájení mírně zoxidovaných povrchů kadmia, mědi, zlata a stříbra. ​ Použitý flux při zahřátí tolik neprská - pájení je tedy bezpečnější a uživatelsky příjemnější a na deskách plošných spojů nezanechává tolik reziduí. K uživatelskému komfortu rovněž příspívá nižší tvorba výparů. Neobsahuje halogeny. K pájení lead-free směsí používejte k tomuto účelu navržené pájecí stanice. Proces přetavení bezolovnaté pájky probíhá v daleko užším teplotním rozsahu než u slitin SnPb. To klade zvýšené nároky na přesnost a udržování nastavených teplot. Obecně platí, že všechny lead free slitiny jsou mnohem náchylnější k oxidaci během pájení. Jako levnější alternativu k ALPHA Telcore+ SAC305 bež požadavku na specifikace Bellcore TR-NWT-000078 můžeme nabídnout bezolovnatou trubičkovou pájku SN100 SnCu0,7Ni(P) 1,0mm  0,25Kg.

Speciální bezolovnatá pájka Sn70%Zn30% vhodná především pro pájení hliníku. Má výbornou zatékavost a dobrou smáčivost. Pájka je bez tavidla, dodávaná v pásku o délce 50cm. Pří pájení doporučujeme použít specální kapalinu určenou k pájení hliníku. Pájka je vhodná jak v elektronice, kde je místy nutno připájet hliníkové kabely na měděný drát tak při pájení hliníkových konstrukcí a krabiček.  Rozměr tyče 75g +/-5%: 500x10x2mm

SN100C SnCu0,7Ni(P) je trubičková (F1 2,85%) bezolovnatá eutektická slitina cínu, mědi, niklu a fosforu s teplotou tavení 219 °C. Unikátní vlastnosti této slitiny dovolují efektivní pájení s nízkými náklady. Mezi typické vlastnosti patří zejména: směs s přídavkem fosforu výrazně redukuje vznik strusky v pájecích vlnách cínovacích lázních., dobrá smáčivost a minimální tvorba mezi vývodových zkratů. Slitina SN100 je vhodná pro pájení vývodových součástek THT, SMD nebo pájení vlnou. SN100 vytváří hladké, lesklé, dobře tvarované kužely, prosté mikroskopických trhlin, bez ohledu na rychlost ochlazování.  SN100C je levnější alternativou k bezolovnatému cínu Alpha Telecore+ 3,3% SAC305 250g 0.5mm bez požadavku na Bellcor especifikace TR-NWT-000078.

Olovnatá trubičková pájka S-Sn63Pb37E představuje léty prověřenou pájku s obecně nejlepšími fyzikálními parametry pro letování v oblasti elektrotechniky. Slitina vyhovuje normě PN 681-214. Označení "E" v názvu slitiny značí nejvyšší čistotu materiálu pro elektrotechniku - k výrobě slitiny není užito recyklovaných surovin, narozdíl např. od pájek klempířských.Patři k nejspolehlivějším směsem pro spojování kovů nejen v elektrotechnice, ale v celé oblasti měkkého pájení i ve strojírenství při teplotách pájení 240°C až 350°C. Pájka je plněna bezoplachovým tavidlem MTL401 F-SW26, 1.1.3.B. MTL 401 je neagresivní organické elektroizolační tavidlo na bázi zušlechtěných přírodních pryskyřic s vysokým čistícím redukčním účinkem pro náročnější aplikace jakož i pájení vojenské, letecké elektroniky a barevných kovů. Tavidlo je aktivované bez obsahu halogenidů.

Olovnatá tyčová pájka Sn60Pb40 pro ruční pájení měděných a pozinkovaných plechů. Tyčové pájky s poměrem složení 60/40 jsou využívány především při klempířských, karosářských a zámečnických pracích, pro ruční pájení měděných a pozinkovaných plechů, okapů, střešních krytin.  ​ Hmotnost balení: 100g  Složení: 60% Cín, 40% Olovo Pájka je prodávána po ks 1ks = 100g

Olovnatá tyčová pájka Sn50Pb50Sb pro měkké pájení a letování. Tyčové pájky jsou využívány především pro strojovém pájení, při klempířských, karosářských a zámečnických pracích, nebo při cínování většího množství vodičů a kontaktu za pomocí cínovací vaničky. ​​ Hmotnost balení: 100g  Složení: 50% Cín, 50% Olovo Pájka je prodávána po ks 1ks = 100g

Eutektická binární letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení plněná tavidlem. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.

Eutektická binární letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení plněná tavidlem. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.

Eutektická binární letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení plněná tavidlem. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci. Trubičková pájka

ájecí slitina SAC305 (Sn96,5Ag3Cu0,5) je výbornou volbou pro přímou náhradu olovnatých pájek bez nutnosti měnit stávající procesy a zařízení. Vykazuje velmi dobrou pevnost spoje při ručním pájení, ale zejména v automatizovaných procesech a při pájení vlnou. Při delším vyšším teplotním zatížení během pájení však produkuje více strusky, je křehčí než SnPb a vykazuje vyšší rozpouštění mědi při přetavení.

Pájecí slitina Sn95,5Ag3,8Cu0,7 je stejně jako SAC305 (Sn96,5Ag3Cu0,5) výbornou volbou pro přímou náhradu olovnatých pájek bez nutnosti měnit stávající procesy a zařízení. Vyšší obsah stříbra v porovnání se SAC305 lehce snižuje bod liquidu, výrazněji je ale patrný nárust pružnosti pájky. Vykazuje velmi dobrou pevnost spoje při ručním pájení, ale zejména v automatizovaných procesech a při pájení vlnou.

Pájecí eutektická slitina Sn99Cu1 je nejekonomičtější volbou pro přechod na bezolovnatý proces v oboru běžné spotřební elektroniky. Má velmi dobrou smáčivost a vykazuje nízké rozpouštění mědi, což přispívá k vysoké životnosti pájecích hrotů. Výsledný spoj snese ve všech fyzikálních aspektech srovnání se spojem vytvořeným pomocí SnPb směsi.

Trubičkový cín renomované německé společnosti STANNOL Sn60Pb40 s vysoce aktivovanou kalafunou HS10 (2.5%) se špičkovými vlastnostmi o průměru drátu 0.50mm Klasická olovnatá slitina olova a cínu představuje léty prověřenou pájku s obecně nejlepšími fyzikálními parametry pro letování v oblasti elektrotechniky. Slitina je v poměru cín 60%, olovo 40% a splňuje normu ČSN EN ISO 9453. Bod tavení pájky S-Sn60Pb40E je v intervalu 183 - 190°C.  Flux HS10 je kalafunová pryskyřice s halogenovými aktivátory a vykazuje tyto vlastnosti: • bezpečné pájení i při nízkých teplotách • pevné a suché zbytky • rychlé pájení, vysoká vzlínavost • vysoká spolehlivost aplikace Pájecí drát STANNOL HS10 lze použít pro ruční i robotické pájení v elektronice, vhodný i pro audio a telekomunikační zařízení. Pájecí pasta zanechává pouze malé množství reziduí a ty mohou zůstat na povrchu bez čištění.
