Univerzální plošné spoje

Filtrování
39,93 Kč
798,60 Kč

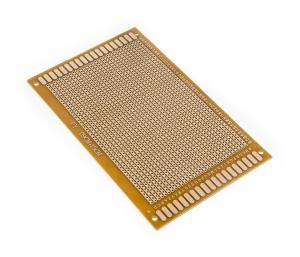

Jednostranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 764 pájivými kontakty, z toho 726 je vrtaných o rozteči 3.81mm a 38 je nevrtaných. PCB má celkový rozměr 15x9cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 764 (33 x 22) Počet postranních plných bodů: 38 Rozteč bodů: 3.81mm Materiál: cuprextit Maska: zelená Kontakty jsou pocínované (pokovené)
133,10 Kč / ks 110 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
102638
Oboustranná cuprextitová zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 2540 pájivými kontakty, které jsou prokoveny na druhou stranu PCB. Rozteč děr činí 1.27mm. PCB má celkový rozměr 8x6cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 8 x 6 cm Počet vrtaných pájivých bodů:  2540 - kontakty jsou prokovené na druhou stranu dps. Průměr vrtaných děr: 0,55mm Roztěč bodů: 1.27m Materiál: cuprextit Maska: zelená Kontakty jsou pocínované (pokovené)
106,48 Kč / ks 88 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
102639

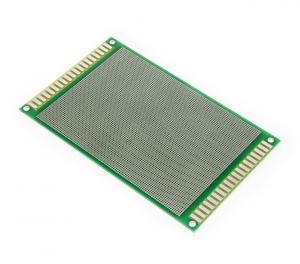

Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 6537 pájivými kontakty (na jedné straně), z toho 6499 kontaktních ploch je vrtaných (rozteč 1.27mm) a prokovených na druhou stranu a 38 kontaktních ploch bez děr.  PCB má celkový rozměr 15x9cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů:  6499 (97 x 67) kontakty jsou prokovené na druhou stranu dps. Průměr vstaných děr: 0,55mm Roztěč bodů: 1.27m Počet postranních plných bodů: 38 Materiál: cuprextit Maska: zelená Kontakty jsou pocínované (pokovené)
133,10 Kč / ks 110 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
102640

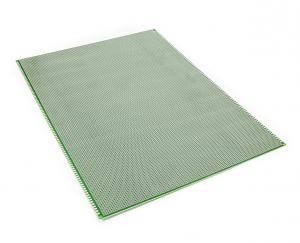

Velkoformátový vývojový univerzální plošný spoj s předvrtanými dírami (d=1mm) s rozestupy 2,54mm o celkovém počtu 18520 kontaktních plošek, z toho 18328 vrtaných a 192 kontaktních ploch bez děr. Rozměr tohoto PCB činí 40x30cm, je tedy větší než formát A3. PCB je jednostranné, druhá strana nabízí potištěný rastr (4x4) pro snadnou organizaci. Jednotlivé řádky a sloupce jsou označeny čísly a písmeny. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 40 x 30 cm Počet vrtaných pájivých bodů: 18328 (158x116) Rozteč bodů: 2.54mm Počet postranních plných bodů: 192 Materiál: cuprextit Kontakty jsou pocínované. Maska: zelená
798,60 Kč / ks 660 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
102641

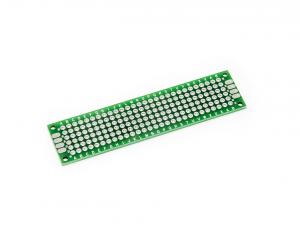

Malé zkušební oboustranné DPS pro návrhy a experimentální stavbu obvodů s 176 pájivými kontakty s prokovy na druhou stranu, z toho 168 jich je vrtaných s roztečí bodů 2,54mm (1") a 8 postranních s plnými póly o celkovém rozměru DPS 8x2cm. DPS má označené sloupce i řádky abecedou a čísly. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 8 x 2 cm Počet vrtaných pájivých bodů: 168 (28 x 6) - prokovy na druhou stranu dps Počet postranních plných bodů: 8 Roztěr bodů: 2.54mm Materiál: cuprextit Kontakty jsou pocínované (pokovené)
47,19 Kč / ks 39 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
102642

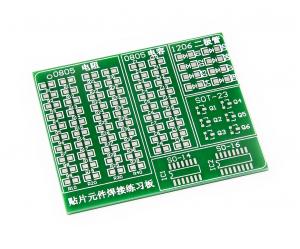

Výuková deska plošných spojů pro nauku pájení SMD součástek obsahující piny pro pájení 0805 SMD rezistorů + 0805 kondenzátorů + 1206 diod + SOT23 triod a SO14 a SO16 integrovaných obvodů. PCB je jednostranné, nevrtané a obsahuje zelenou masku s tištěnými popisky. Vhodné především do škol na praxi a do školících center. ​Pocínované plošky Rozměry: 6x5cm
106,48 Kč / ks 88 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
102647

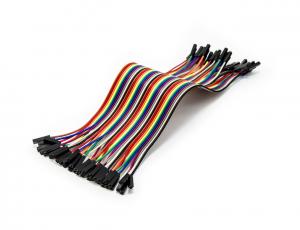

Sada 40 propojovacích drátků zakončených kolíkovou zdířkou na každém konci, pro použití v nepájivých polích a na univerzálních vývojových PCB jako propojka kolíkových pinů. Dráty jsou dodávány v tzv. kšandě po 40 kusech, ze které se dle potřeby oddělují v potřebném množství, jednotlivě nebo např. ve svazku po několika vodičích. Každá kšanda obsahuje 10 barev po čtyřech sériích. Snadná manipulace. Doporučujeme ke všem nepájivým polím a univerzálním PCB z naší nabídky. Celková délka: 20cm
119,79 Kč / ks 99 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
102648

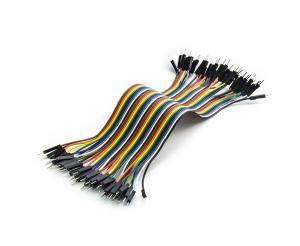

Sada 40 propojovacích drátků zakončených kolíkovými konektory na jedné straně, kolíkovou zdířkou na straně druhé, pro použití v nepájivých polích a na univerzálních vývojových PCB. Dráty jsou dodávány v tzv. kšandě po 40 kusech, ze které se dle potřeby oddělují v potřebném množství, jednotlivě nebo např. ve svazku po několika vodičích. Každá kšanda obsahuje 10 barev po čtyřech sériích. Snadná manipulace. Doporučujeme ke všem nepájivým polím a univerzálním PCB z naší nabídky. Celková délka: 20cm
119,79 Kč / ks 99 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
102649
Jednostranná univerzální deska plošných spojů s řádkovým rastrem se 30 sloupci s celkově 1440 dírami. Na řádek připadá 48 děr. Deska má také postranní piny - celkově 38ks. Řádky a sloupce jsou označeny. Rozměr PCB je 15x9cm. Univerzální vrtaný cuprexkartový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 1440 (30 x 48) Počet postranních plných bodů: 38 Materiál: cuprexkart Kontakty nejsou pocínované
66,55 Kč / ks 55 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
102650

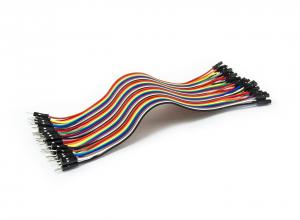

Sada 40 propojovacích drátků zakončených kolíkovými konektory pro použití v nepájivých polích jako propojky jednotlivých řádků kontaktního pole. Dráty jsou dodávány v tzv. kšandě po 40 kusech, ze které se dle potřeby oddělují v potřebném množství, jednotlivě nebo např. ve svazku po několika vodičích. Každá kšanda obsahuje 10 barev po čtyřech sériích. Snadná manipulace. Doporučujeme ke všem nepájivým polím z naší nabídky.
119,79 Kč / ks 99 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
101901
Jednostranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 2706 pájivými kontakty o rozměru 12x18cm. Univerzální vrtaný cuprexkartový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 12 x 18 cm Počet vrtaných pájivých bodů: 2640 (44 x 60) Počet postranních plných bodů: 66 Materiál: cuprexkart Kontakty jsou nepocínované
106,48 Kč / ks 88 Kč bez DPH
sklademnad 100 ks 26.10.2021 může být u Vás
Kód:
101907
Oboustranné malé zkušební DPS pro návrhy a experimentální stavbu obvodů s 256 pájivými kontakty o rozměru 3x7cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 3 x 8 cm Počet vrtaných pájivých bodů: 256 (10 x 24) Počet postranních plných bodů: 16 Materiál: cuprextit Kontakty jsou pocínované
39,93 Kč / ks 33 Kč bez DPH
sklademnad 100 ks 26.10.2021 může být u Vás
Kód:
101903
Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 1316 pájivými kontakty o rozměru 12x8cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 12 x 8 cm Počet vrtaných pájivých bodů: 1260 (42 x 30) Počet postranních plných bodů: 56 Materiál: cuprextit Pokryto bílou nepájivou maskou. Kontakty jsou pocínované.
93,17 Kč / ks 77 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
101906
Oboustranná zkušební deska plošných spojů pro návrhy a experimentální stavbu obvodů s 634 pájivými kontakty o rozměru 8x6cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 8 x 6 cm Počet vrtaných pájivých bodů: 594 (27 x 22) Počet postranních plných bodů: 40 Materiál: cuprextit Pokryto bílou nepájivou maskou. Kontakty jsou pocínované
66,55 Kč / ks 55 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
101908
Jednostranná univerzální deska plošných spojů pro návrhy a experimentální stavbu středně velkých obvodů s 1478 pájivými kontakty o rozměru 15x9cm. Univerzální vrtaný cuprexkartový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 1440 (30 x 48) Počet postranních plných bodů: 38 Materiál: cuprexkart Kontakty nejsou pocínované
119,79 Kč / ks 99 Kč bez DPH
skladem6-25 ks 26.10.2021 může být u Vás
Kód:
101902
Jednostranná univerzální deska plošných spojů pro návrhy a experimentální stavbu velkých obvodů s 7360 pájivými kontakty o rozměru 18x30cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 18 x 30 cm Počet vrtaných pájivých bodů: 7360 (65 x 112) Počet postranních plných bodů: 80 Materiál: cuprexkart Kontakty jsou nepocínované
133,10 Kč / ks 110 Kč bez DPH
sklademnad 100 ks 26.10.2021 může být u Vás
Kód:
101904
Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 1842 pájivými kontakty o rozměru 15x9cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 1782 (54 x 33) Počet postranních plných bodů: 60 Rozteč děr: 2,54 mm Průměr otvorů: 1 mm Materiál: cuprextit Kontakty jsou pocínované.
133,10 Kč / ks 110 Kč bez DPH
sklademvíce než 25 ks 26.10.2021 může být u Vás
Kód:
101905
Celkový počet výrobků: 17
