Hantek PP-250 je kvalitní pasivní nízkoimpedanční sonda s malým útlumem, určená pro osciloskopy s šířkou pásma do 250MHz. Sonda byla navržena a kalibrována pro použití s osciloskopy s vnitřní impendancí 1MΩ 15pF. Sondu lze kompenzovat v rozsahu 10 - 35pF. Sonda obsahuje dvoupolohový přepínač 1X a 10X.
Specifikace:
Šířka pásma: X1: DC-6MHz, X10: DC-250MHz
Vstupní odpor: 1X: 1MΩ±2%, 10X: 10MΩ±2%
Vstupní kapacita: 1X: 85pF až 115pF, 10X: 11.5pF až 18.5pF
Rozsah kompenzace: 10pF až 35pF
Provozní napětí: 1X: <200V, 10X:<600V (DC + Peak AC)
Provozní teplota: -15 - 70°C
Délka kabelu: 120cm
Obsah balení: Sonda Hantek PP-250, barevné kroužky pro označení, kalibrační nástroj

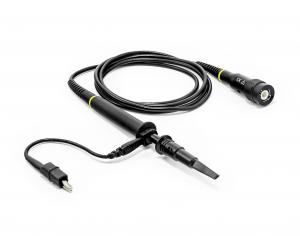

Hantek T3100 je kvalitní vysokonapěťová osciloskopická sonda 100:1 pro maximální napětí 2500V (Vp-p) určená pro osciloskopy s šířkou pásma do 120MHz. Sonda byla navržena a kalibrována pro použití s osciloskopy s vnitřní impendancí 100MΩ. Sondu lze kompenzovat v rozsahu 10 - 35pF.
Specifikace:
Šířka pásma: 120MHz
Vstupní odpor: 100:1 100MΩ±2%
Vstupní kapacita: 5pF
Max. vstupní napětí: 2500V (Vp-p)
Rozsah kompenzace: 10pF až 35pF
Rise time: 2.9ns
Provozní teplota: 0 - 50°C
Délka kabelu: 120cm
Obsah balení: Sonda Hantek T3100, barevné kroužky pro označení, kalibrační nástroj
Hantek PP-200 je kvalitní pasivní nízkoimpedanční osciloskopická sonda s malým útlumem, určená pro osciloskopy s šířkou pásma do 200MHz. Sonda byla navržena a kalibrována pro použití s osciloskopy s vnitřní impendancí 1MΩ/70pF-120pF (1:1), 10MΩ/13pF-17pF (10:1). Sondu lze kalibrovat v rozsahu 10 - 35pF. Sonda obsahuje dvoupolohový přepínač 1X a 10X.
Specifikace:
Šířka pásma: X1: DC-6MHz, X10: DC-200MHz
Vstupní odpor: 1X: 1MΩ±2%, 10X: 10MΩ±2%
Vstupní kapacita: 1X: 70pF až 120pF, 10X: 13pF až 17pF
Rozsah kompenzace: 10pF až 35pF
Provozní napětí: 1X: <200V, 10X:<600V (DC + Peak AC)
Provozní teplota: 0 - 50°C
Délka kabelu: 100cm
Obsah balení: Sonda Hantek PP-150, barevné kroužky pro označení, kalibrační nástroj

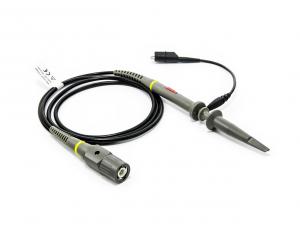

Hantek PP-150 je kvalitní pasivní nízkoimpedanční osciloskopická sonda s malým útlumem, určená pro osciloskopy s šířkou pásma do 100MHz. Sonda byla navržena a kalibrována pro použití s osciloskopy s vnitřní impendancí 1MΩ/70pF-120pF (1:1), 10MΩ/13pF-17pF (10:1). Sondu lze kalibrovat v rozsahu 10 - 35pF. Sonda obsahuje dvoupolohový přepínač 1X a 10X.
Specifikace:
Šířka pásma: X1: DC-6MHz, X10: DC-100MHz
Vstupní odpor: 1X: 1MΩ±2%, 10X: 10MΩ±2%
Vstupní kapacita: 1X: 70pF až 120pF, 10X: 13pF až 17pF
Rozsah kompenzace: 10pF až 35pF
Provozní napětí: 1X: <200V, 10X:<600V (DC + Peak AC)
Provozní teplota: 0 - 50°C
Délka kabelu: 100cm
Obsah balení: Sonda Hantek PP-150, barevné kroužky pro označení, kalibrační nástroj
Hantek PP-80 je kvalitní pasivní nízkoimpedanční osciloskopická sonda s malým útlumem, určená pro osciloskopy s šířkou pásma do 60MHz. Sonda byla navržena a kalibrována pro použití s osciloskopy s vnitřní impendancí 1MΩ/70pF-120pF (1:1), 10MΩ/14pF-18pF (10:1). Sondu lze kompenzovat v rozsahu 15 - 45pF. Sonda obsahuje dvoupolohový přepínač 1X a 10X.
Specifikace:
Šířka pásma: X1: DC-6MHz, X10: DC-60MHz
Vstupní odpor: 1X: 1MΩ±2%, 10X: 10MΩ±2%
Vstupní kapacita: 1X: 70pF až 120pF, 10X: 14pF až 18pF
Rozsah kompenzace: 15pF až 45pF
Provozní napětí: 1X: <200V, 10X:<600V (DC + Peak AC)
Provozní teplota: 0 - 50°C
Délka kabelu: 100cm
Obsah balení: Sonda Hantek PP-80, barevné kroužky pro označení, kalibrační nástroj
Flexibilní univerzální měřící kabely s PVC izolací pro použití k multimetrům, laboratorním zdrojům nebo horkovzdušným stanicím s laboratorním zdrojem. Na straně připojení kabelů k měřícímu přístroji jsou použity klasické banánky bez ochranné plastové trubičky, což je činí všestranně použitelné pro zasunutí do libovolného provedení banánkových vývodů.

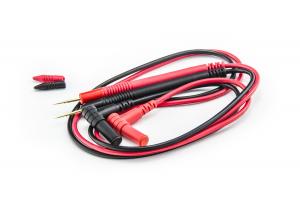

Univerzální měřící kabely LODESTAR LA04023 ke všem standardním multimetrům s PVC izolací pro použití k měření do maximálního napětí 1000V a maximálního proudu 10A. Celková délka měřících kabelů je 90cm a jsou zakončeny ostrými pozlacenými měřícími hroty o délce 20mm. Součástí balení jsou také krytky měřících hrotů a konektorů.
Technické parametry:
provedení: pár kabelů (červený a černý) s ostrými měřícími hroty
délka měřících hrotů: 20mm
celková délka kabelů: 90 cm
maximální napětí: 1000 V
maximální proud: 10 A
CATIII
Konektor - banánek 4mm, červený, s pérovým kontaktem, pro přišroubování vodiče. Konektor má v sobě zdířku, do které lze připojit další banánek a jednoduše je tak spojit.
Barva: červená
Konektor - banánek 4mm, černý, s pérovým kontaktem, pro přišroubování vodiče. Konektor má v sobě zdířku, do které lze připojit další banánek a jednoduše je tak spojit.
Barva: černý
Silná krokosvorka pro větší kabely a dráty se zařezávacími upínacími prvky, které zajišťují dokonalý stisk a spojení mezi napájeným či měřeným vodičem.
Dominantou krokosvorky je velký mosazný jehelníček s dosedající základnou, který dokonale uchytí jakékoliv kabel - lanko. Jednotlivé vlákna kabelu se pod tlakem dosedající základny vměstnají mezi jehly, a tím dojde k dokonalému spoji - viz detail. Možno použít i invazivně na zaizolovaný kabel, díky zadnímu hrotu, který dokáže propíchnout izolaci.
Svorka je zakončena klasickým multimetrovým zakončením (izolovaný banánek).
Délka kabelu: 100cm
Barva: červená
Silná krokosvorka pro větší kabely a dráty se zařezávacími upínacími prvky, které zajišťují dokonalý stisk a spojení mezi napájeným či měřeným vodičem.
Dominantou krokosvorky je velký mosazný jehelníček s dosedající základnou, který dokonale uchytí jakékoliv kabel - lanko. Jednotlivé vlákna kabelu se pod tlakem dosedající základy vměstnají mezi jehly, a tím dojde k dokonalému spoji - viz detail. Možno použít i invazivně na zaizolovaný kabel, díky zadnímu hrotu, který dokáže propíchnout izolaci.
Svorka je zakončena klasickým multimetrovým zakončením (izolovaný banánek).
Délka kabelu: 100cm
Barva: černá
Násuvný měřící jehlový hrot - sonda pro snadné měření malých SMD součástek, prokovů, k testování hustě osazených desek plošných spojů, a zkrátka všude tam, kde se se standardními sondami, které jsou dodávány k měřícím přístrojům, nedostanete nebo kde hrozí riziko spojení jednotlivých pinů a vyvolání zkratu.
Redukce se nasazuje na klasické banánkové konektory o průměru 4mm. Průměr sondy (jehly) činí pouhých 6.9mm a konec je ostrý. Díky tomu lze změřit vodivost i na té nejjemnější cestě v PCB. Špička jehly je opatřena krytkou.
Redukce je určena pro napětí do 30V.
Délka jehly: 20mm
Průměr jehly: 0.69mm
Délka celé redukce: 80mm
Barva: černá
Násuvný měřící jehlový hrot - sonda pro snadné měření malých SMD součástek, prokovů, k testování hustě osazených desek plošných spojů, a zkrátka všude tam, kde se se standardními sondami, které jsou dodávány k měřícím přístrojům, nedostanete nebo kde hrozí riziko spojení jednotlivých pinů a vyvolání zkratu.
Redukce se nasazuje na klasické banánkové konektory o průměru 4mm. Průměr sondy (jehly) činí pouhých 6.9mm a konec je ostrý. Díky tomu lze změřit vodivost i na té nejjemnější cestě v PCB. Špička jehly je opatřena krytkou.
Redukce je určena pro napětí do 30V.
Délka jehly: 20mm
Průměr jehly: 0.69mm
Délka celé redukce: 80mm
Barva: červená
Samosvorná zkušební měřící sonda k multimetrům pro snadné měření veličin z vodičů. Připojení měřeného vodiče je u tohoto typu sond velice snadné. Stačí zatlačit konec sondy (podobně jako injekční stříkačku) a dojde k otevření měřící hlavy. Hlava je vybavena kuželovou jehlou, skrze kterou dojde, po uvolnění tlaku na konec sondy, k sevření a připojení měřeného vodiče. Sonda neobsahuje přívodní vodič. Měřící hrot je připojitelný skrze klasický 4mm banánek.
CATIII 1000V
Délka: 16cm
Barva: červená
Samosvorná zkušební měřící sonda k multimetrům pro snadné měření veličin z vodičů. Připojení měřeného vodiče je u tohoto typu sond velice snadné. Stačí zatlačit konec sondy (podobně jako injekční stříkačku) a dojde k otevření měřící hlavy. Hlava je vybavena kuželovou jehlou, skrze kterou dojde, po uvolnění tlaku na konec sondy, k sevření a připojení měřeného vodiče. Sonda neobsahuje přívodní vodič. Měřící hrot je připojitelný skrze klasický 4mm banánek.
CATIII 1000V
Délka: 16cm
Barva: černá
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 4.2mm
Průměr zdířky: 4mm
Barva: černá
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 4.2mm
Průměr zdířky: 4mm
Barva: červená
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 6.2mm
Průměr zdířky: 4mm
Barva: černá
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 6.2mm
Průměr zdířky: 4mm
Barva: červená
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 8.2mm
Průměr zdířky: 4mm
Barva: černá
Redukce pro vytvoření kabelové vidlice z klasického banánkového propojovacího kabelu o průměru koncovky 4mm. Ideální pro vytvoření banánkové zdířky na klasické šroubovací svorkovnici. Díky této redukci lze také rozdvojit výstupy ze zdroje. Většina zdrojů disponuje šroubovacím banánkovým konektorem, ke kterému lze tuto redukci přišroubovat a rozdvojit (roztrojit,..) si tak výstupy.
Rozteč vidlice: 8.2mm
Průměr zdířky: 4mm
Barva: červená
