Peristaltické čerpadlo BT100M s dvojitou hlavou YZ1515x pro bezkontaktní dávkování a transport tekutin
s průtokem od 0.07ml/min do 380ml/min x2 kompatibilní s hadičkami s tloušťkou stěny 1.6mm a vnitřními průměry 0.8mm, 1.6mm, 2.4mm, 3.1mm, 4.8mm, 6.4mm a 7.9mm
s možností ovládání pedálem či dálkově skrze port RS232 a RS485. Dvojitou hlavu lze využít pro plnění dvou nádob najednou v jedné dávce či sdružit oba výstupy a přečerpávat větší množství kapaliny bezkontaktně. Také lze takto dávkovat dvě odlišné kapaliny, či dokonce mísit dvě různé kapaliny v poměru 1:1 (s použitím vhodného mixu na výstupu). Poměr čerpání nelze měnit, obě hlavy jsou na společné hřídeli motoru.
Hlavní výhodou peristaltických pump je samotný fakt, že dávkovaná tekutina není nijak vystavena žádnému kontaktu s čerpadlem ani jinými prvky pumpy, které by ji mohly kontaminovat. Pro transport kapalin je použito peristaltické čerpadlo (peristaltická pumpa). Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel, umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.
Průtok peristaltického čerpadla je závislý na rychlosti otáček a použité hadičce.
Otáčky lze nastavit pomocí otočného regulátoru plynule od 1 do 100 otáček za minutu s přesností na desetiny. Nastavenou hodnotu lze sledovat na třímístném segmentovém LED displeji. Otočný regulátor má po stisku také funkci rychlého přečerpání, kdy po dobu stisku jede pumpa na maximálních 100 otáček pro rychlé vyprázdnění či naplnění hadiček. Po uvolnění regulátoru se otáčky zpět vrací k nastavené hodnotě.
Směr otáčení a tedy i čerpání lze ihned jednoduše změnit pomocí přepínače.

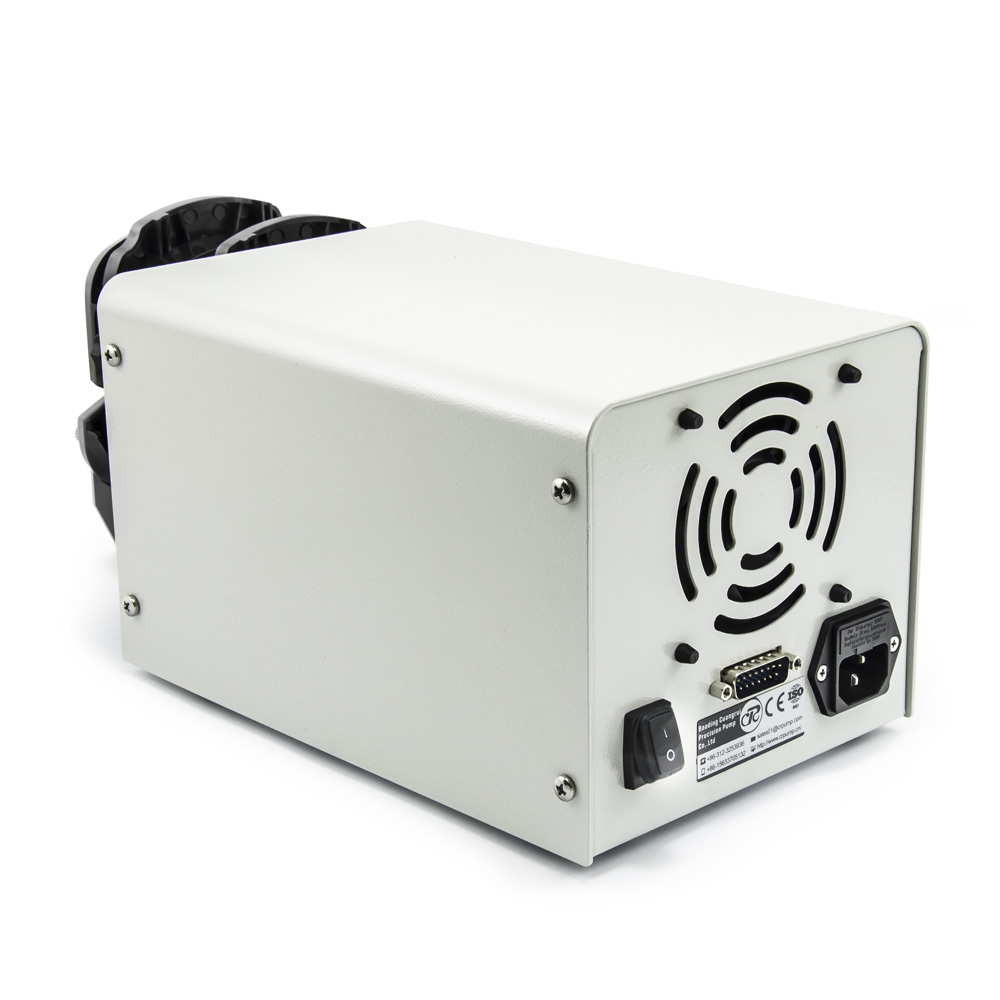

Peristaltickou pumpu BT100M lze ovládat také dálkově pomocí portu
RS232 a
RS485 (podpora MODBUS).
Díky tomu, že se vše odehrává v uzavřené hadici a nedochází k žádnému styku kapaliny s čerpadlem ani potrubím, lze přečerpávat jakékoliv kapaliny, včetně těch agresivních. Nutno však vzít v potaz materiál trubic. Vhodné i pro použití k lékařským účelům.
Jedná se o pumpu, nikoliv automatický dávkovač předem nastavených dávek. Spínání a vypínání pumpy je manuální (ovládací panel, pedál, případně přes RS232 / RS485. Pro menší průtoky - 0.07 - 380ml/min, doporučujeme zvolit
peristaltické čerpadlo SP-MiniPump-02. Pro aplikace, kde jsou potřeba přesné dávky, nikoliv jen čerpadlo, doporučujeme
dávkovač TP-50, který umožňuje nastavení dávek už od 0.5 mikrolitru nebo dávkovač GFK-160 pro dávky od 1ml - 3,5l.
Pro přesné dávkování pomocí peristaltického čerpadla můžete zakoupit Digitální časovač, kterým lze velmi přesně řídit velikost dávky.
Hadičky kompatibilní s peristaltickým čerpadlem BT100M s hlavami 2x YZ1515x (výrobcem deklarované):
Hadice (#) |
tloušťka stěny (mm) |
vnitřní průměr (mm) |
13 |
1.6 |
0.8 |
14 |
1.6 |
1.6 |
19 |
1.6 |
2.4 |
16 |
1.6 |
3.1 |
25 |
1.6 |
4.8 |
17 |
1.6 |
6.4 |
18 |
1.6 |
7.9 |
Obsah balení: čerpadlo BT100M, hadice 2m #18, napájecí kabel, nožní pedál
Parametry
Typ dávkovače | s peristaltickým čerpadlem |
Flowrate | 2x 0.07 - 380ml/min |
Nastavení dávky | digitální (otočným kontrolerem) |
Spínání dávkování | RS232RS485přepínačempedálem |
Napájecí napětí | 230V/50Hz |
Průtok |
2x 0.07-380 ml/min |
Rychlost |
1-100 rpm/min, měnitelný směr otáčení (čerpání) |
Rozlišení otáček |
0.1 rpm |
Typ motoru |
krokový |
Displej |
segmentový LED |
Komunikace |
RS232, RS485, podpora modbus |
Napájení |
230V AC |
Příkon |
<30W |
Provozní teplota |
0-40°C |
Stupeň IP krytí |
IP31 |
Rozměry |
154-144-370mm (v-š-h) |
Váha balení [kg]: | 5.985 kg |
