Peristaltický dávkovač BT100LC 0.007 – 380ml/min

Vysoce přesná peristaltická pumpa BT100LC pro dávkování různě velkých dávek od 0.007ml do 380ml

Řada pump s označením LC oproti řadám FJ, FC, M a S disponuje až čtyřmi režimy pokračování textu

Kód produktu:

103240

Varianty:

skladem (2-5 ks)Zítra 17.06.2021 může být u Vás

Zboží lze zapůjčit na 10 dní za 2000 Kč ( bez DPH)

Zapůjčit
Peristaltický dávkovač BT100LC 0.007 – 380ml/min 103240 https://www.hotair.cz/images/produkty/2/3411/peristalticky-davkovac-bt100lc-0-007-380ml-min_1594195936.jpg CRpump
Cena: 27588.00
Dostupnost: skladem 2-5 ks
Cena s DPH27 588 Kč
1 149,48 €
Cena bez DPH22 800 Kč
949,98 €
ks
Vysoce přesná peristaltická pumpa BT100LC pro dávkování různě velkých dávek od 0.007ml do 380ml

Řada pump s označením LC oproti řadám FJ, FC, M a S disponuje až čtyřmi režimy přenosu kapaliny (transfer, časovač, objem a alokované plnění)
díky těmto režimům nabízí řada LC nejširší možnosti použití při dávkování kapalin. Pomocí dávkovačů řady LC lze přenášet kapalinu s požadavkem na přesný objem dávky, rychlost přenosu či maximální průtok, dávkovač je možné využít také pouze jako pumpu a spouštět dávkování manuálně (pedálem, ručně) bez požadavku na přesný objem dávky či čas dávkování. Vzhledem k možnostem nastavení a funkcím je možné dávkovače řady LC integrovat například do automatizovaných plnících linek.

Peristaltické pumpy jsou vhodné především do míst s požadavkem na čistotu dávkování (chemie, potravinářství farmacie) kapalina při dávkování nepřichází do kontaktu s plastovými či kovovými částmi čerpadla jako je tomu u jiných typů dávkovačů ale prochází pouze skrze silikonovou hadicí, která nijak nekontaminuje přenášenou kapalinu.

Princip peristaltického čerpadla spočívá ve stlačování pružné hadice s pumpovanou tekutinou pomocí tří lamel umístěných na rotoru. Při otáčení rotoru dochází ke stlačení hadice v místech kontaktu lamel s hadičkou, čímž se uzavře malý objem kapaliny ve vzniklé kapse a ten je pak otáčením rotoru tlačen vpřed z hadičky po směru rotace. Za lamelou tlačící kapalinu vpřed vzniká podtlak, který má za následek opětovné nasátí čerpané kapaliny, a to bez vzniku bublin. Rychlost čerpání je přímo závislá na počtu nastavených otáček za minutu a použitém vnitřním průměru hadičky.

Dávkovací pumpy jsou navíc oproti čerpadlům vybaveny velice pokročilou elektronikou pro přesné řízení peristaltického čerpadla, což umožňuje velice přesné dávkování s přesností na 99,5% a více. Ovládání je realizováno přes velice příjemné dotykové LCD s jednoduchým user interfacem v jednoduché angličtině.

Peristaltická pumpa BT100LC pracuje ve čtyřech režimech:

Transfer –
v tomto režimu je peristaltická pumpa využívána jen jako transferová pumpa (čerpadlo) a řídí pouze průtok – nastavitelné od 0.007ml až po 380ml/min

Časovač – tento režim umožňuje nastavit požadovaný průtok a čas, po který se bude kapalina přenášet. Součástí je rovněž počítání přenesené tekutiny.

Objem – tento režim je vhodný především pro plnění. Obsluha má možnost zvolit hodnotu požadovaného průtoku (flowrate) a velikost dávky. Čas zde nehraje roli.

Alokované plnění – umožňuje nastavit požadovanou dávku a čas, za který má být dosažena. Potřebný průtok je dopočítáván automaticky – vhodné např. pro plnící linky.

Příklady využití transférového dávkovače:                                                     Hlavní vlastnosti
Plnění do lahví a obalů (farmacie, chemie, potravinářství)                                 3,5″ barevné dotykové LCD pro ovládání
Oběh buněčné suspenze při fermentaci                                                              Anglické ovládání
Dodávka živin pro kultury                                                                                    Hlava YZ1515x
Sterilizované dávkování médií                                                                            Možnost uložení 9 presetů
Ultrafiltrace                                                                                                          Možnost kalibrace
Výroba desek s plošnými spoji                                                                           Motor se silným točivým momentem
Injekce Vitamínu A & D                                                                                       Externí ovládání umožňuje start / stop pomocí vysoké a nízké hladiny napětí
Zpracování a povrchová úprava kovových povrchů                                           Ovládání pomocí RS485 + mobdus
Flotace                                                                                                                Vyrobeno z kvalitní nerez oceli 304


Přehled rozdílu funkcní dle produktové řady:
Produktová řada Transfer Objem Časovač Plnění
LC ANO ANO ANO ANO
FJ ANO NE NE ANO
FC ANO NE NE ANO
M ANO NE NE NE
S ANO NE NE NE


Dávkovač je možné doplnit o druhou hlavu YZ1515x a dávkovat najednou dvě různé kapaliny ve stejném poměru.

Kompatibilní hadice: ​
hadice # ID(mm) tloušťka stěny(mm) OD(mm) rychlost(rpm) flow rate(ml/min)
13# 0.8 1.6 4 0.1-100 0.007-7
14#​​​​ 1.6 1.6 4.8 0.1-100 0.027-27
19# 2.4 1.6 5.6 0.1-100 0.051-51
16# 3.1 1.6 6.3 0.1-100 0.082-82
25# 4.8 1.6 8 0.1-100 0.17-170
17# 6.4 1.6 9.6 0.1-100 0.29-290
18# 7.9 1.6 11.1 0.1-100 0.38-380


Vysvětlivky
ID = vnitřní průměr, OD = vnější průměr, Flowrate = průtok, Hadice# = kódové označení rozměrů silikonové hadice

Obsah balení: Peristaltický dávkovač, nožní pedál, 2m hadice 18#, napájecí kabel.



Parametry:

Model BT100LC
Rychlost 0.1-100 rpm
Rozlišení rychlosti 0.1 rpm
Flowrate 0.007-380ml/min
Přesnost průtoku <0.5%
Rozsah pro časování 0.1s -9999min
Quantitativní rozsah 0.001ml-9999L
Úhel podtlaku (suck-back) 10°-720°(1°krokování)
Ovládání barevný dotykový LCD display, anglické prostředí
Nápájení AC220V±10%
Příkon <22W

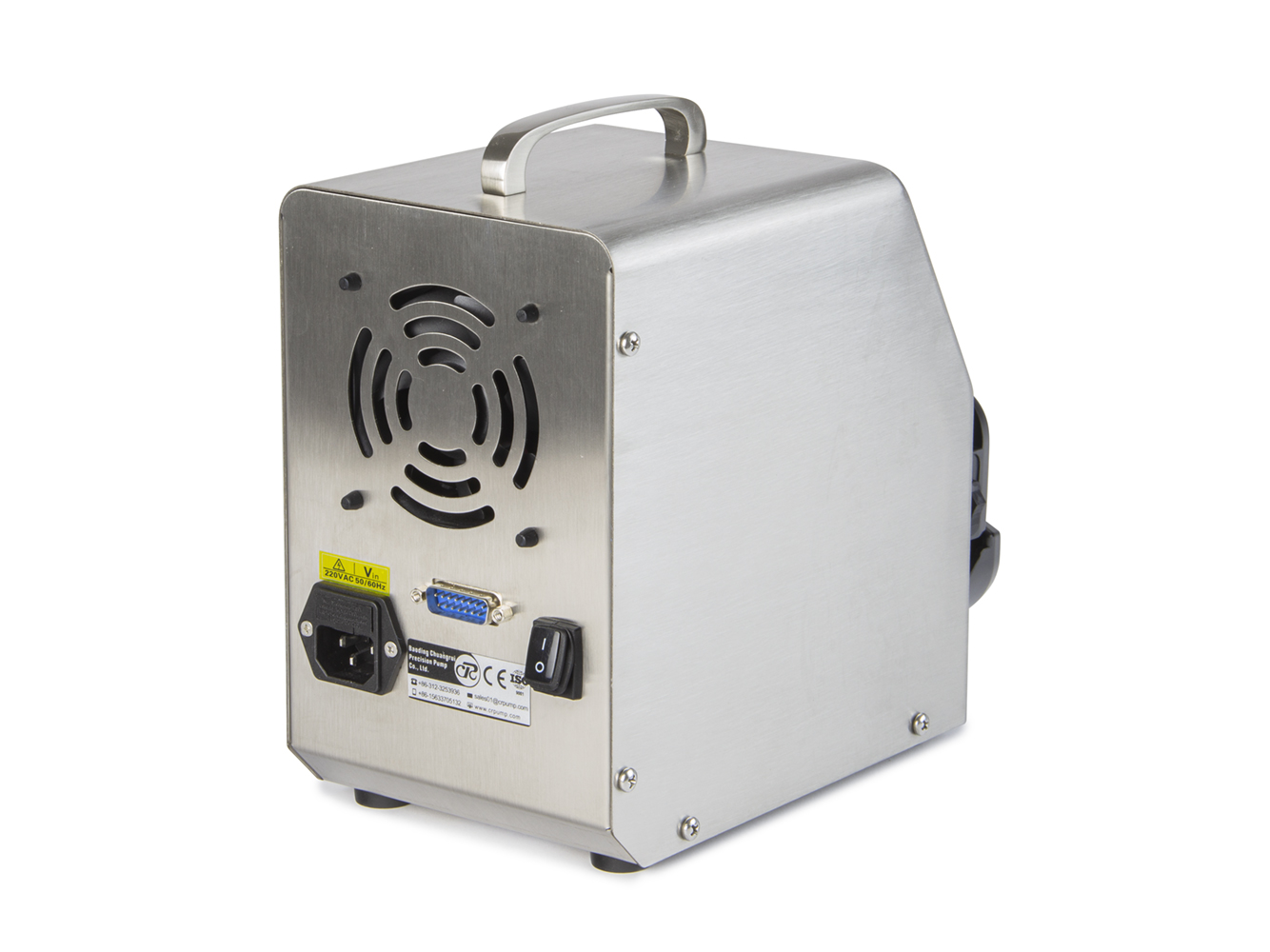

Konektivita RS232, RS 485, podpora MODUBUS
Externí ovládání Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA )
Pracovní prostředí Teplota 0-40℃, <80% relativní vlhkost, bez kondenzace
Rozměry 212*135*240mm
IP odolnost IP31


Parametry
Váha balení [kg]:6.7 kg
Více parametrů
Váha balení [kg]:6.7 kg
