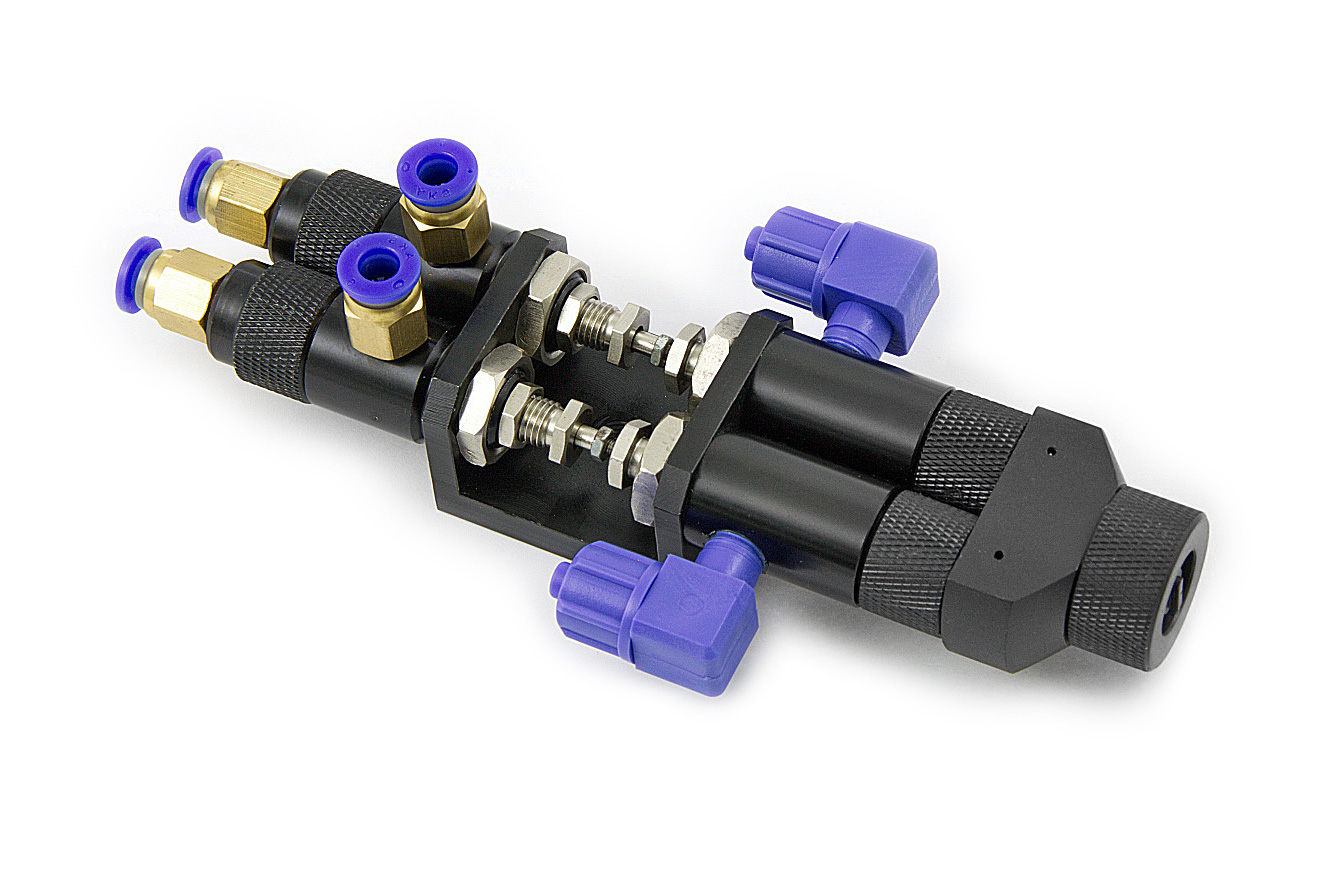

Dvousložkový pneumaticky řízený jehlový směšovací ventil 065AB

Přesný ventil pro směšování a dávkování dvousložkových materiálů. Misící poměr složek je nastavitelný v poměru 1:1 až 1:10. Ústí ventilu je uzpůsobeno k nasazení statického směšovače, jehož pozice je fixována pokračování textu

Kód produktu:

100075
skladem (1 ks)Zítra 10.12.2024 může být u Vás
Dvousložkový pneumaticky řízený jehlový směšovací ventil 065AB 100075 https://www.hotair.cz/images/produkty/1/1497/dvouslozkovy-pneumaticky-rizeny-jehlovy-smesovaci-ventil-065ab_0.jpg Flumatic
Cena: 13794.00
Dostupnost: skladem 1 ks
Cena s DPH Cena bez DPH
13 794 Kč 11 400 Kč
ks
Přesný ventil pro směšování a dávkování dvousložkových materiálů. Misící poměr složek je nastavitelný v poměru 1:1 až 1:10. Ústí ventilu je uzpůsobeno k nasazení statického směšovače, jehož pozice je fixována dotažením převlečné matice. Vytlačování obou složek probíhá současně a k jejich smíchání dochází ve statickém mixéru, který slouží jako aplikátor.

Jehlové ventily jsou ovládány dvěma nezávislými dvojčinnými pístovými mechanismy s aretovatelnými šrouby pro jemné doladění průtoku dávkovaného materiálu. Pneumatické dávkování je ovládáno přívodem tlaku vzduchu do řídícího válce a to do prostoru nad pístem nebo naopak pod ním. Hadice pro přívod vzduchu k pístu se připojují pomocí rychlospojek standardu 1/4" (6mm). Každá z vysouvaných pístnic jehlovým zakončením uzavírá výpust a přesně reguluje tok a řídí dávkování každé složky zvlášť.

Obě dávkované složky přiváděné do ventilu musí být pod stálým konstantním tlakem; dávkovač je navržen pro použití se dvěma tlakovými nádobami.

Ventil je vhodný pro dávkování kapalin s nízkou viskozitou i středně viskózních tekutin jako jsou dvousložkové pryskyřice, silikony, tmely a lepidla. Pro řízení dávkování je možné spojit ventil s automatizovaným dávkovačem z naší nabídky. Dvojčinné ovládání pístu je v tomto případě zajištěno propojením pouze jedné řídící hadice a využívá se schopnosti dispenzorů vytvářet podtlak po ukončení dávky.

Parametry
Vstupní tlak dávkované tekutiny 1–10 bar
Tlak pro ovládání pístu 1–6 bar
Připojení řídícího tlaku 4 x rychlospojka F 1/4" Johnguest
Připojení dávkované kapaliny 2 x nátrubek 1/4" a převlečná matice
Výstupní adaptér pro aplikátor průměr 7mm pro osazení statickým mixérem
Minimální dávka 0,1 ml
Viskozita <100000 cps
Provozní frekvence dávkování <300 bod/min
Rozměry 172 x 30 x 40 mm
Váha balení [kg]:0.27 kg
Více parametrů
Vstupní tlak dávkované tekutiny 1–10 bar
Tlak pro ovládání pístu 1–6 bar
Připojení řídícího tlaku 4 x rychlospojka F 1/4" Johnguest
Připojení dávkované kapaliny 2 x nátrubek 1/4" a převlečná matice
Výstupní adaptér pro aplikátor průměr 7mm pro osazení statickým mixérem
Minimální dávka 0,1 ml
Viskozita <100000 cps
Provozní frekvence dávkování <300 bod/min
Rozměry 172 x 30 x 40 mm
Váha balení [kg]:0.27 kg
Jehlový ventil ovládaný dvojčinným pístovým mechanismem s aretovatelným šroubem pro jemné doladění průtoku dávkovaného materiálu. Pneumatické dávkování je ovládáno přívodem tlaku vzduchu do řídícího válce a to do prostoru nad pístem nebo naopak pod ním. Hadice pro přívod vzduchu k pístu se připojují pomocí rychlospojek standardu 1/4" (6mm). Vysouvaná pístnice jehlovým zakončením uzavírá výpust a přesně reguluje dávkování kapaliny.
6 897 Kč / ks 5 700 Kč bez DPH
skladem6-25 ks Zítra 10.12.2024 může být u Vás
Kód:
100854
Manuálně ovládaný dvousložkový ventil pro ruční úchop zajišťuje přesné a jednoduše řízené dávkování dvousložkových tekutin. Mísící poměr ventilu je 1:1 a je fixní. Tok obou dávkovaných komponent je na ústí ventilů sloučen adaptérem, jehož ústí se osadí statickým směšovačem. K vlastnímu smíchání obou složek dojde až uvnitř trubice statického mixéru, který slouží zároveň jako aplikátor.
3 872 Kč / ks 3 200 Kč bez DPH
skladem1 ks Zítra 10.12.2024 může být u Vás
Kód:
100940
Pneumaticky řízený monostabilní vzduchový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí tlaku vzduchu z kompresoru či vzduchového rozvodu. Vzduchem ovládaný pěticestný ventil s dvěma polohami má jeden vstup pro přívod vzduchu, který slouží k ovládání (přepínání) výstupu a jeden vstup (P) pro distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací vstup je bez tlaku vzduchu) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu (připojení ovládacího vstupu k přívodu vzduchu) je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu, nebo pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s tlakem vzduchu v rozsahu 0,15 - 0,8Mpa, všechny vstupy a výstupy mají koncovku G 1/8" s vnitřním závitem.   ​
1 052,70 Kč / ks 870 Kč bez DPH
skladem6-25 ks Zítra 10.12.2024 může být u Vás
Kód:
103673
Elektricky řízený monostabilní solenoidový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí elektromagnetické ovládací cívky DC 12V a rozvodu vzduchu.  Elektricky ovládaný pěticestný ventil s dvěma polohami má jeden hlavní vstup (P), který slouží k distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací cívka bez napětí) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu či pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s DC napětím 12V a odběrem cca. 0,4A. Vstup pro napájení ventilu je realizován vodiči s volnými konci o průřezu 0,35mm a délce 20cm. Všechny vstupy a výstupy mají koncovku G 1/8" s vnitřním závitem. ​
1 052,70 Kč / ks 870 Kč bez DPH
skladem6-25 ks Zítra 10.12.2024 může být u Vás
Kód:
103672
Elektricky řízený monostabilní solenoidový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí elektromagnetické ovládací cívky DC 24V a rozvodu vzduchu.  Elektricky ovládaný pěticestný ventil s dvěma polohami má jeden hlavní vstup (P), který slouží k distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací cívka bez napětí) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu či pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s DC napětím 24V a odběrem cca. 0,1A. Vstup pro napájení ventilu je realizován vodiči s volnými konci o průřezu 0,35mm a délce 20cm. Všechny vstupy a výstupy mají koncovku G 1/8" s vnitřním závitem. ​
1 452 Kč / ks 1 200 Kč bez DPH
skladem6-25 ks Zítra 10.12.2024 může být u Vás
Kód:
104153
