4 kanálový PID průmyslový regulátor s relé

Čtyřkanálový programovatelný PID regulátor s výstupními Relé 230V/3A pro řízení a automatizaci.

PID regulátor patří mezi spojité regulátory, složený je z proporcionální, integrační a derivační části. V systémech řízení se řadí před řízenou pokračování textu

Kód produktu:

104240

Varianty:

Prodej ukončen
4 kanálový PID průmyslový regulátor s relé 104240 https://www.hotair.cz/images/produkty/2/4562/4-kanalovy-pid-prumyslovy-regulator-s-rele_1615454953.jpg
Cena: 6655.00
Dostupnost: Prodej ukončen 2024-05-29T12:16:22+02:00
Čtyřkanálový programovatelný PID regulátor s výstupními Relé 230V/3A pro řízení a automatizaci.

PID regulátor patří mezi spojité regulátory, složený je z proporcionální, integrační a derivační části. V systémech řízení se řadí před řízenou soustavu. Do regulátoru vstupuje regulační odchylka  a vystupuje akční veličina ( ON/OFF ). Je určený pro řízení průmyslových zařízení a řízení / automatizaci topných pecí, pájecích zařízení a jiných tepelně závislých strojů. Pomocí regulátoru lze velmi přesně řídit teplotu až čtyři různých zařízení či topných těles. Regulátor pracuje na principu spínaní výstupu s kontrolní zpětnou vazbou z teplotního čidla. Všechny konstanty a parametry lze nastavit a vyladit tak aby docházelo k optimálnímu řízení a spínání teploty. PID regulátor je podstatně přesnější než jakékoliv řešení s termostatem.

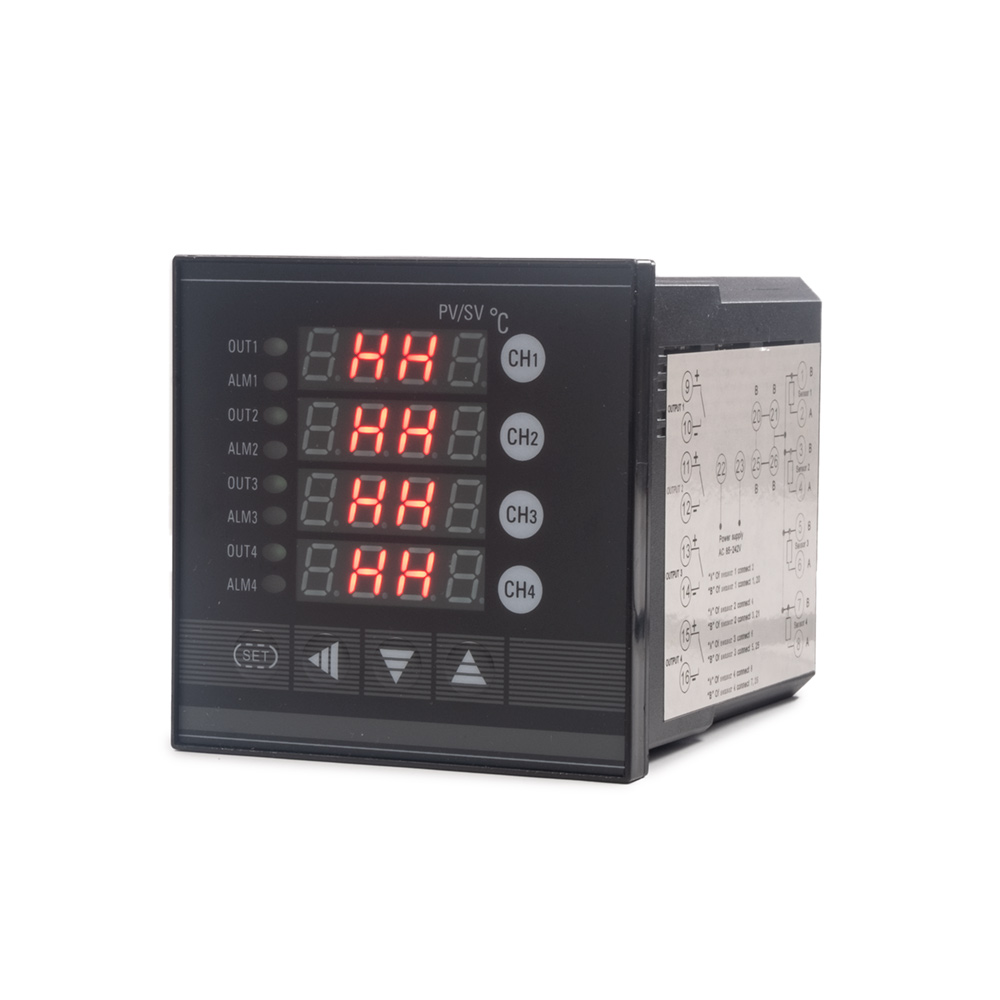

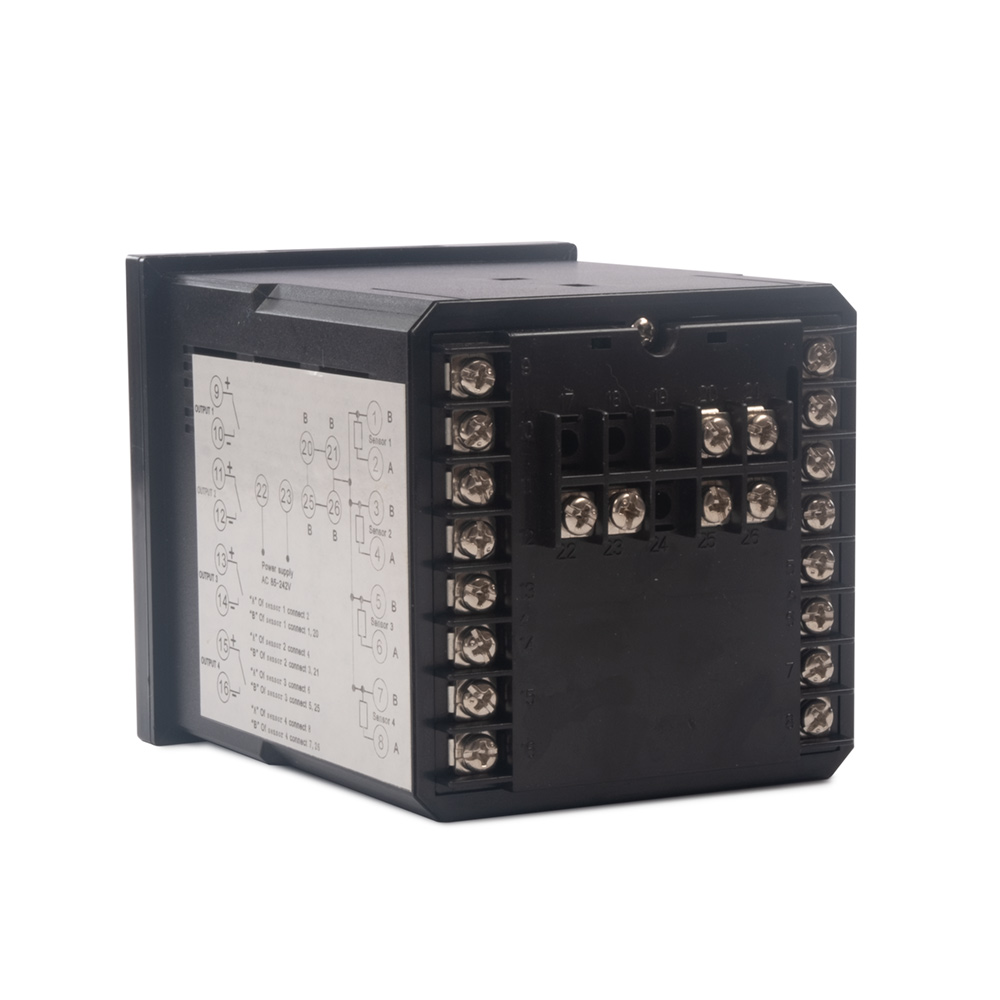

Čtyřkanálový regulátor s červenými LED displeji je určen pro vestavbu do panelu zařízení. PID regulátor je vybaven čtyřmi vstupy pro teplotní čidla (Cu50,PT2,K,E,J) a čtyřmi reléovými výstupy 230V/3A AC pro ovládání zařízení. V menu regulátoru lze nastavit všechny potřebné parametry.


Kompatibilní teplotní čidla:
Cu50 -50 až 150℃
PT2  -199,9 až 600℃
K -30 až 1300℃
E  -30 až 700℃
J -30 až 900℃


Možnosti nastavení:
SPn - (n je číslo zvoleného kanálu) - nastavení pracovní teploty
ALn - nastavení módu alarmu
SCn - sensor correction - výchozí 0 (nastavení/kalibrace termočlánku daného kanálu)
Pn - pásmo proporcionality - výchozí 0
In - integrační složka - výchozí 100
dn - derivační složka - výchozí 25
HYn - hystereze daného kanálu
Atn - Autotuning - výchozí 0 (0-vypnuto, 1-zapnuto)

Obsah balení: PID regulátor
Parametry
Počet kanálů  4
Napájení  230V/HZ
Vstup  Teplotní čidlo
Výstup Relé AC 230V/3A
Rychlost vzorkování  1x/1s
Zobrazení  LED displej - červený
Teplotní čidla (Cu50,PT2,K,E,J)
Rozsah teplot   -199,9 až 1300 ℃ (dle typu tep. čidla)
Komunikace RS485
Pracovní teplota  -10-50.0 ℃
Otovr pro vestavbu  90x90x123mm ŠxVxH
Rozměry  97x97x135mm ŠxVxH
Hmotnost  330g
Váha balení [kg]:0.42 kg
Více parametrů
Počet kanálů  4
Napájení  230V/HZ
Vstup  Teplotní čidlo
Výstup Relé AC 230V/3A
Rychlost vzorkování  1x/1s
Zobrazení  LED displej - červený
Teplotní čidla (Cu50,PT2,K,E,J)
Rozsah teplot   -199,9 až 1300 ℃ (dle typu tep. čidla)
Komunikace RS485
Pracovní teplota  -10-50.0 ℃
Otovr pro vestavbu  90x90x123mm ŠxVxH
Rozměry  97x97x135mm ŠxVxH
Hmotnost  330g
Váha balení [kg]:0.42 kg
