Časový spínač s funkcí zpoždění DDC-431 se spínacím výstupem.
Obvod slouží ke zpožděnému sepnutí výstupu, nebo sepnutí výstupu na určitý čas, případně kombinaci obou parametrů zároveň. Spínaný výstup s relé lze zatížit napětím DC 30V/10A nebo AC 250V/10A. Obvod umí spínat výstup na čas (T2) 0.1s-999min, nastavit zpoždění (T1) před samotným sepnutím 0.1s-999min a také nastavit pauzy (T3) 0.1s-999min mezi spínáním výstupu. (platí pro režim P3.1 a P3.2 při funkci opakování loop L1) která umožnuje nastavit cyklování sepnutí / pauzy s počtem opakování 1-999. Obvodem lze ovládat například dávkovače, balící zařízení, jakékoliv točivé stroje, světla a jinou elektroniku v domácnosti dílně nebo v provozu.

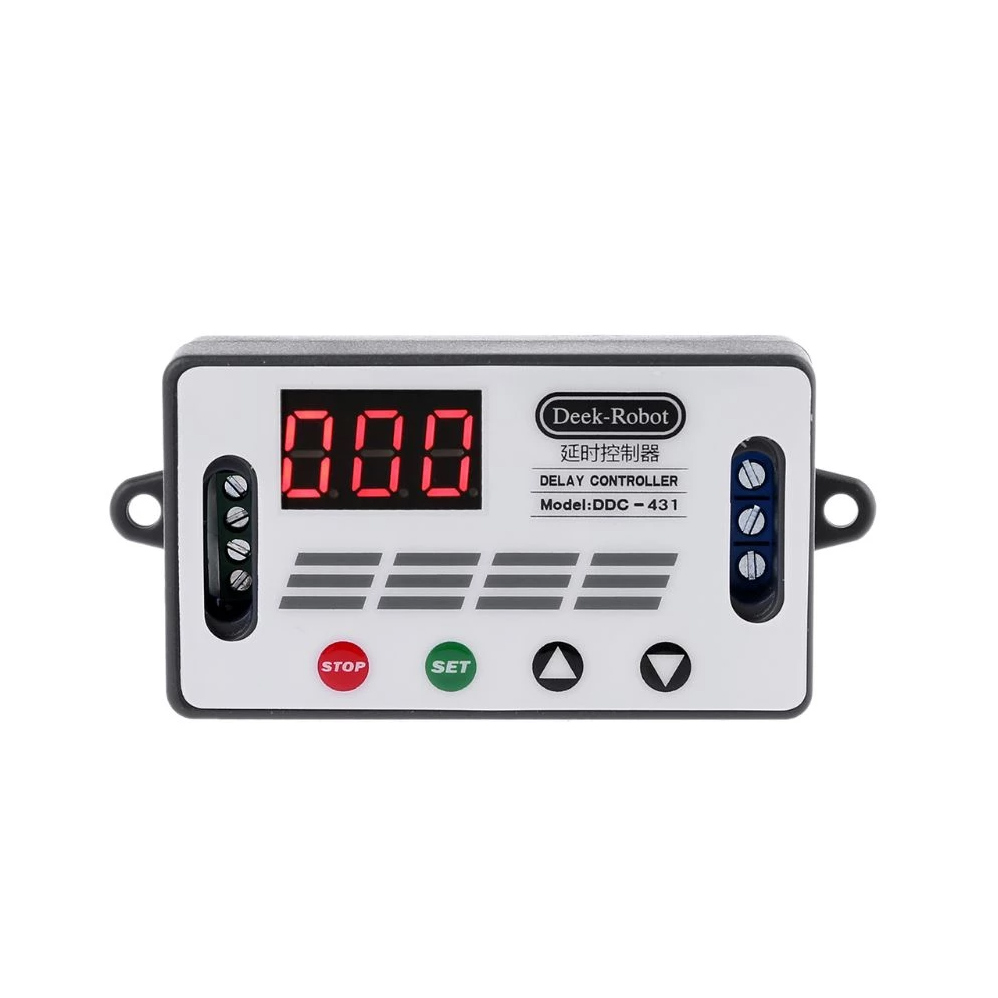

Modul je uložen v malé plastové krabičce s červeným LED displejem a čtveřicí ovládacích tlačítek pro nastavení funkce a parametrů spínání, krabička má po stranách dvě očka pro uchycení na stěnu či panel, pro připojení vodičů jsou po obou stranách vyvedeny šroubovací svorkovnice.
Funkce modulu DDC-431:
P1.1 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu nic a stále odpočítává)
P 1.2 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se resetuje T2 a opět začne odpočet)
P1.3 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se ukonční odpočet)
P2 - Po přivedení signálu na vstup se spustí první odpočet T1 pak se sepne výstup na T2
P3.1 – Po přivedení signálu na vstup se sepne výstup na T2, následuje pauza T3 a celý proces se opakuje (loop) podle počtu nastavených opakování, celá sekvence se vypne po opětovném sepnutí výstupu, nebo po odpočtu nastavených cyklů L1
P3.2 stejně jako P3.1 nepotřebuje sepnout automaticky ale odpočet se spustí automaticky po nastaveni časů a cyklů
P4 Stejné jako 1.1 ale spíná se po odpojením signálu tedy signál je připojen (napětí) a po odpojení se sepne výstup
Nastavitelné parametry:
T1) čas zpoždění 0.1s-999min
T2) čas sepnutí 0.1s-999min
T3) čas pauzy 0.1s-999min
L1) počet opakování loop 1-999
Parametry
Výstup |
relé DC 30V/10A, AC 250V/10A |
Napájení |
5-30V DC |
Spínací signál |
3-24V DC |
Nastavení času T1, T2,T3 |
0.1s-999min |
Připojení vodičů |
šroubovací svorkovnice pro max 0,75mm2 vodiče |
Nastavení počtu opakování L1 |
1-999 (pouze u funkce P3.1 a P3.2) |
Rozměry včetně oček pro uchycení |
86x40x24mm (ŠxVxH) |
Hmotnost |
35g |
