Ultrazvukový průtokoměr pro povrchovou montáž TUF-2000M

Ultrazvukový průtokoměr TUF-2000M pro měření rychlosti průtoku kapalin v trubkách a potrubních systémech.

Ultrazvukový průtokoměr TUF-2000M patří do skupiny rychlostních průtokoměrů pro povrchovou montáž, které vyhodnocují průtok uvnitř potrubí na základě měření pokračování textu

Kód produktu:

104257
skladem (6-25 ks)Pozítří 30.06.2022 může být u Vás

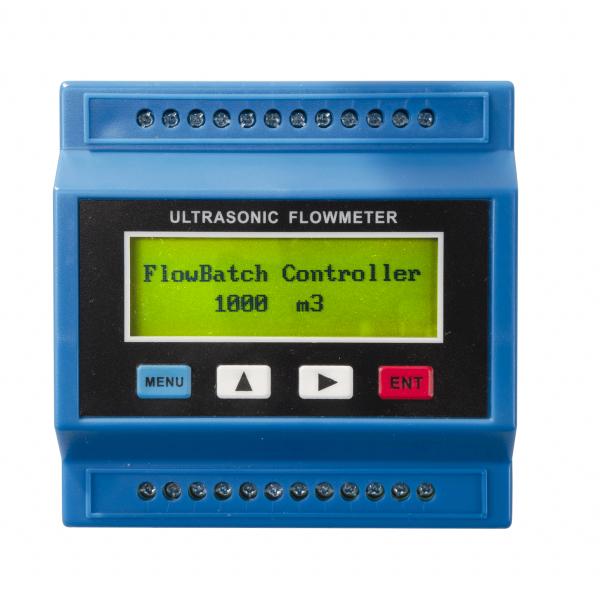

Ultrazvukový průtokoměr pro povrchovou montáž TUF-2000M 104257 https://www.hotair.cz/images/produkty/2/4484/ultrazvukovy-prutokomer-pro-povrchovou-montaz-tuf-2000m_1610977800.gif
Cena: 13189.00
Dostupnost: skladem 6-25 ks
Cena s DPH13 189 Kč
568,49 €
Cena bez DPH10 900 Kč
469,83 €
ks
Ultrazvukový průtokoměr TUF-2000M pro měření rychlosti průtoku kapalin v trubkách a potrubních systémech.

Ultrazvukový průtokoměr TUF-2000M patří do skupiny rychlostních průtokoměrů pro povrchovou montáž, které vyhodnocují průtok uvnitř potrubí na základě měření rychlosti proudícího média pomocí ultrazvukových snímačů. K měření rychlosti uvnitř potrubí se používá ultrazvukový signál šířící se v proudícím médiu. Pomocí průtokoměru TUF-2000M snadno zjistíte rychlost průtoku kapaliny bez nutnosti zásahu do potrubního systému. Výhodou povrchové instalace přímo na potrubní systém je 1) nízká cena a nízká časová náročnost instalace 2) nehrozí poškození potrubí a následný únik kapaliny 3) díky povrchové montáží nedochází k narušení proudění kapaliny a ztráta tlaku vlivem instalace čidel dovnitř potrubí. Ultrazvukový průtokoměr s povrchovou montáží je vhodný pro měření všech běžných typů kapalin a chem. látek používaných v chem. a potravinářském průmyslu, ve výrobě: voda, oleje, rozpouštědla atp.

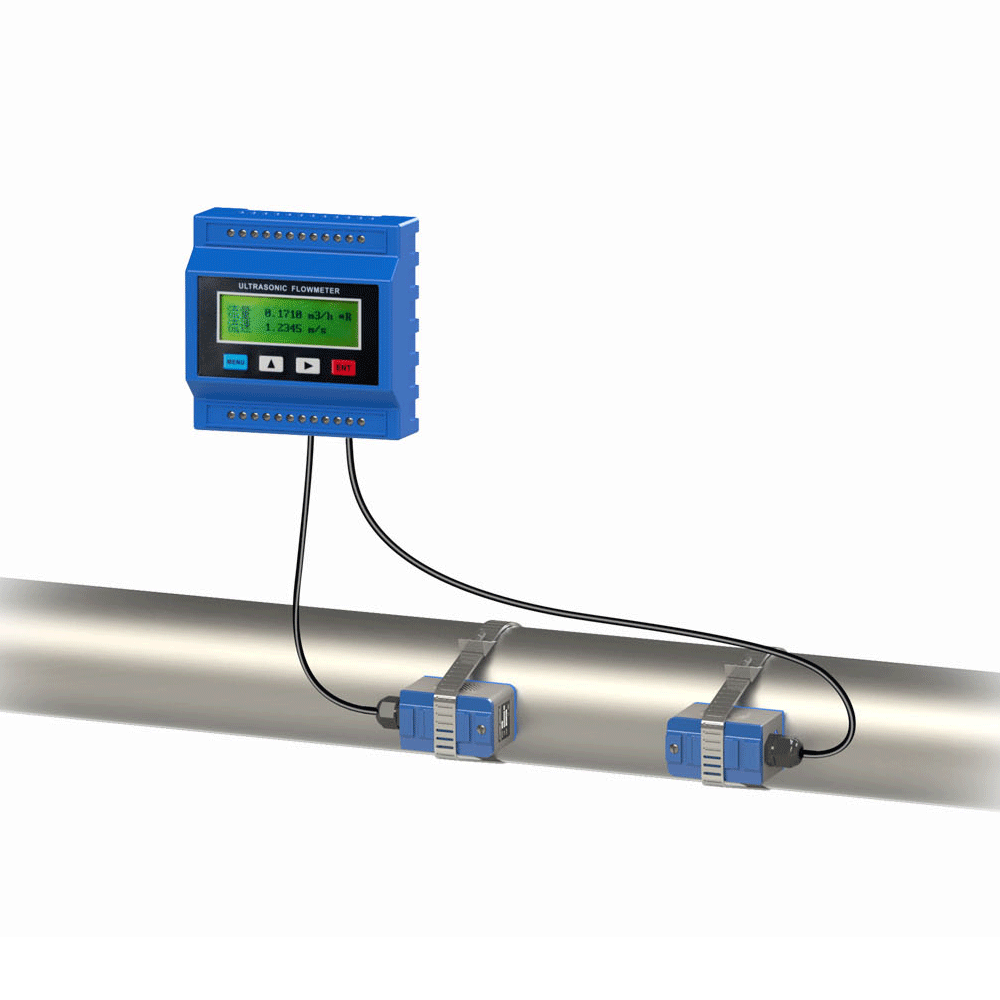

Systém je složen z řídící jednotky a dvou ultrazvukových čidel. Řídící jednotka s LCD displejem slouží nastavení parametrů a zobrazení naměřených hodnot, ovládání jednotky je realizováno tlačítky. Všechny vstupy a výstupy (napájení, čidla, komunikace...) mají společnou šroubovací svorkovnici. Ultrazvukové jednotky jsou drátové a propojují se s ovládací jednotkou pomocí tří žilového vodiče (součást balení 10m vodiče), vodič k čidlům lze díky svorkovnici na straně ovládací jednotky i čidla zkrátit či prodloužit dle potřeby. Ultrazvukových měniče se upevňují k potrubnímu systému pomocí dodávaných kovových kroužků a silikonového tmelu, který je rovněž součástí balení.

Dobře nastavený systém dovoluje velmi přesně sledovat rychlost průtoku kapaliny. Pro správné měření rychlosti průtoku kapaliny je zapotřebí aby ovládací jednotka znala základní parametry měřeného média (viskozitu a rychlost šíření zvuku v kapalině) tyto informace lze dohledat na internetu. Systém má navíc hodnoty nejběžnějších typů kapalin uložen v paměti: voda, horká voda, mořská voda, petrolej, benzín, topný olej, ropa, propan, butan, motorová nafta, motorový olej, arašídový olej, benzín 90/93, alkohol. K řídící jednotce jsou dodávány dva ultrazvukové snímače typu TS-2-HT, které je možné připevnit na kulaté trubky o průměru DN15-DN100mm čidla je možná použít v teplotách -40 až 160°C. Teplotní rozsah a min / max průměr potrubí určuje typ použitých čidel, lze v případě potřeby změnit dle požadavků zákazníka. Průtokoměr je vhodný k měření na potrubních systémech vyrobených z materiálů: ocel, nerezová ocel, litina, měď, hliník, PVC, azbest, sklolaminát u jiných materiálu může dojít k nepřesnosti měření. Naměřené hodnoty mohou být zobrazeny v jednotkách: m3, litech, galonech, kubických stop za sekundu, minutu, hodinu či den. Kromě zobrazení aktuální naměřené hodnoty nabízí jednotka také funkce datalogeru s komunikací MODBUS, METER-BUS RS485, funkcí upozornění na nízký či vysoký průtok kapaliny, ​tři analogové vstupy, jeden analogový výstup 4-20mA. K průtokoměru je možné připojit 2x ultrazuvkové čidlo (součástí balení) a 2x teplotní čidlo PT100 (není součástí balení). Odchylka měření je menší než 1%. Pro napájení průtokoměru lze využít napětí  8~36VDC nebo 10~30VAC, uvnitř ovládací jednotky se nachází také záložní baterie CR2032, která uchová nastavení zařízení při odpojení od zroje po dobu až dvou let.

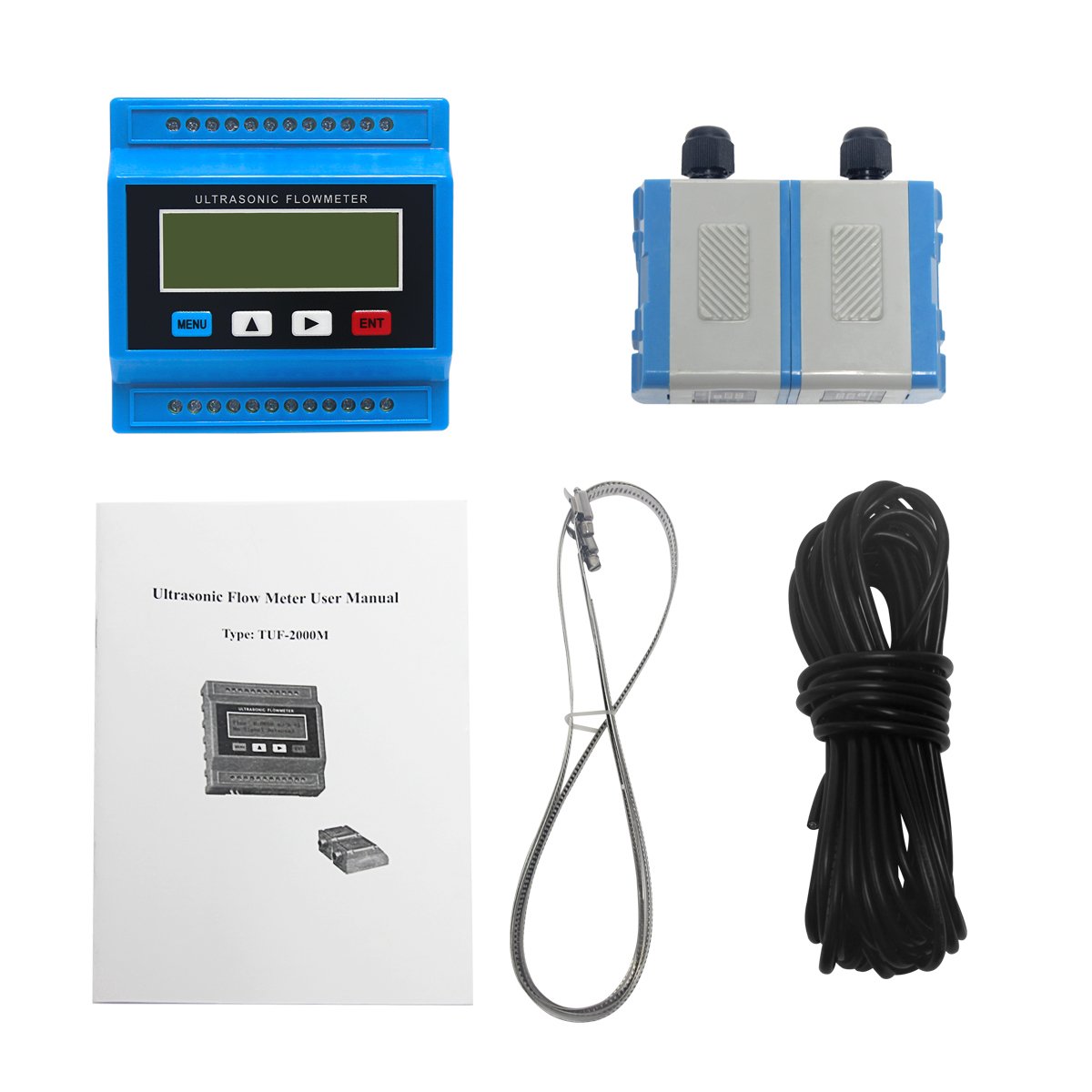

 Obsah balení: ovládací jednotka TUF-2000M, 2x ultrazvukové čidlo TS-2-HT, kabel k propojení čidel 10m, spony a silikon pro upevnění čidel k potrubí.
Parametry
​Napájení 8VDC~36VDC/50mA nebo 10VAC~30VAC/50mA
Zobrazení LCD displej s podvsícením
Jednotky m3, litry, galony, kubické stopy
Vstupy/Výstupy ​Tři analogové vstupy, Jeden analogový výstup 4-20mA
Vstup pro teplotní čidlo 2x PT100 (není součástí balení)
Vstup pro ultrazvuvkvá čidla ANO (2x třívodiče)
Komunikace RS-485 MODBUS, METER-BUS
Pro měření kapalin s různou viskozitou
Funkce alarmu ANO
Průměr potrubí DN15-DN100mm  (dle použitých čidel)
Teplota měřené kapaliny -40 až 160°C (dle použitých čidel)
Záložní baterie ANO CR2032
Připojení čidel, napájení, vstupů a výstupů Svorkovnice
Rozměry: ovládací jednotka / čidlo 90x90x36 / 67x26x32mm
Hmotnost: ovládací jednotka / čidlo 180g / 40g
Váha balení [kg]:1 kg
Více parametrů
​Napájení 8VDC~36VDC/50mA nebo 10VAC~30VAC/50mA
Zobrazení LCD displej s podvsícením
Jednotky m3, litry, galony, kubické stopy
Vstupy/Výstupy ​Tři analogové vstupy, Jeden analogový výstup 4-20mA
Vstup pro teplotní čidlo 2x PT100 (není součástí balení)
Vstup pro ultrazvuvkvá čidla ANO (2x třívodiče)
Komunikace RS-485 MODBUS, METER-BUS
Pro měření kapalin s různou viskozitou
Funkce alarmu ANO
Průměr potrubí DN15-DN100mm  (dle použitých čidel)
Teplota měřené kapaliny -40 až 160°C (dle použitých čidel)
Záložní baterie ANO CR2032
Připojení čidel, napájení, vstupů a výstupů Svorkovnice
Rozměry: ovládací jednotka / čidlo 90x90x36 / 67x26x32mm
Hmotnost: ovládací jednotka / čidlo 180g / 40g
Váha balení [kg]:1 kg
