Stejnosměrný DC multimetr v otevřeném provedení
pro měření napětí, proudu, příkonu, teploty, dodané energie a kapacity akumulátorů pro napětí až do 300VDC a proudu 100A.

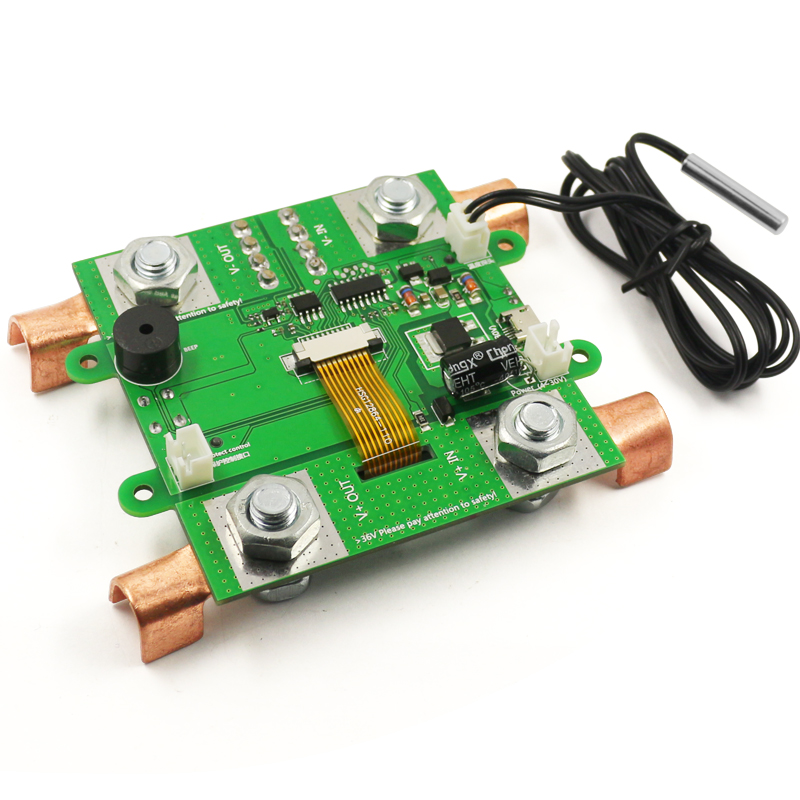

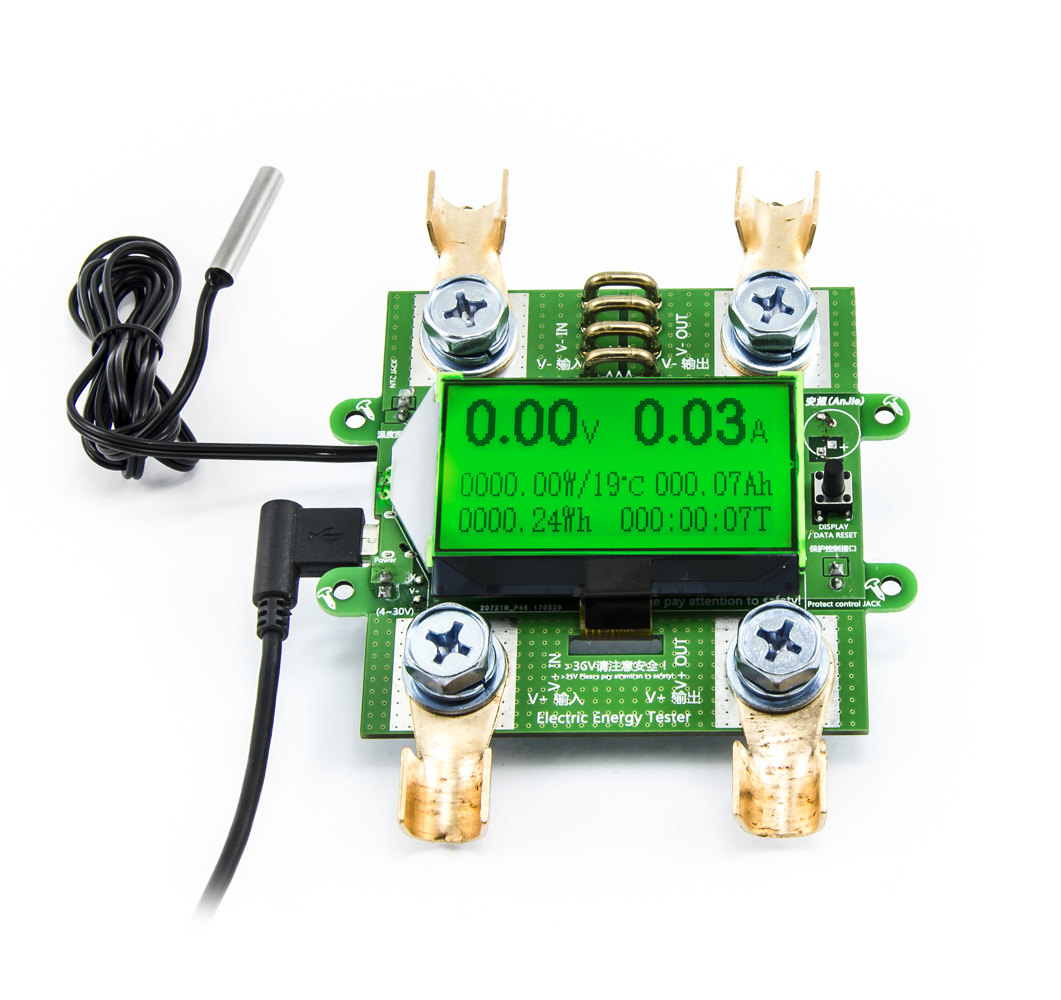

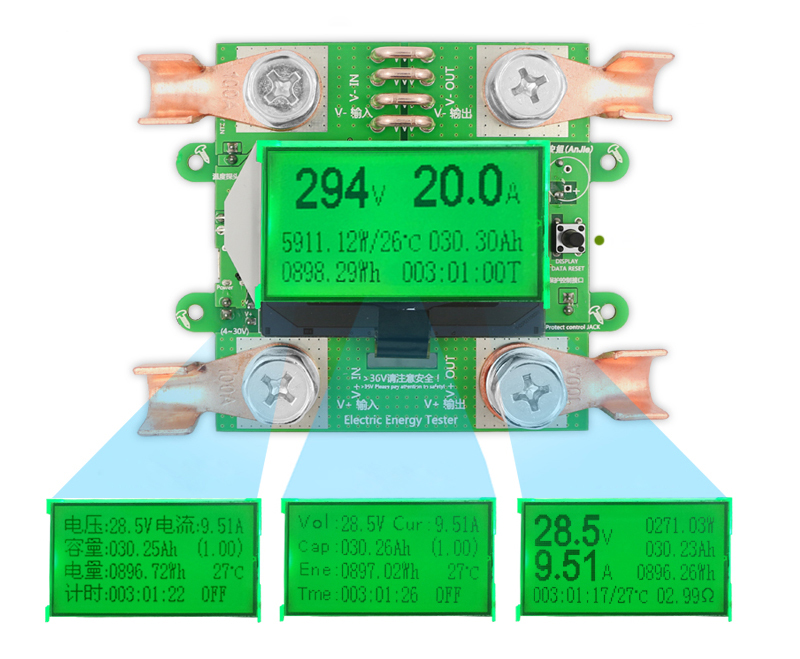

Otevřené provedení multimetru jej předurčuje pro zabudování do větších celků, například do baterií, zdrojů nebo pro zakrytování a samostatné použití jako DC multimetru - možno využít dodávanou krabičku (viz další obrázky). Multimetr nabízí velký bodový displej, který zobrazuje všechny měřené informace. Displej je zeleně podsvícen (lze vypnout). Kabelové přípojky jsou realizovány jako silné 100A měděné kabelové očka spojené s PCB pomocí šroubů M8. Multimetr disponuje také termočlánkovou sondou, kterou lze měřit například teplotu akumulátorů či okolí. Po odpojení napájení jsou naměřená data uchována.
Měřák lze napájet nezávisle pomocí microUSB konektoru (kabel není součástí), napájecího konektoru, nebo rovnou z měřeného zdroje (od napětí 8V a výše).
Vhodné pro stavbu vlastních výkonných DC zdrojů, pro měření reálné kapacity akumulátorů a další aplikace.

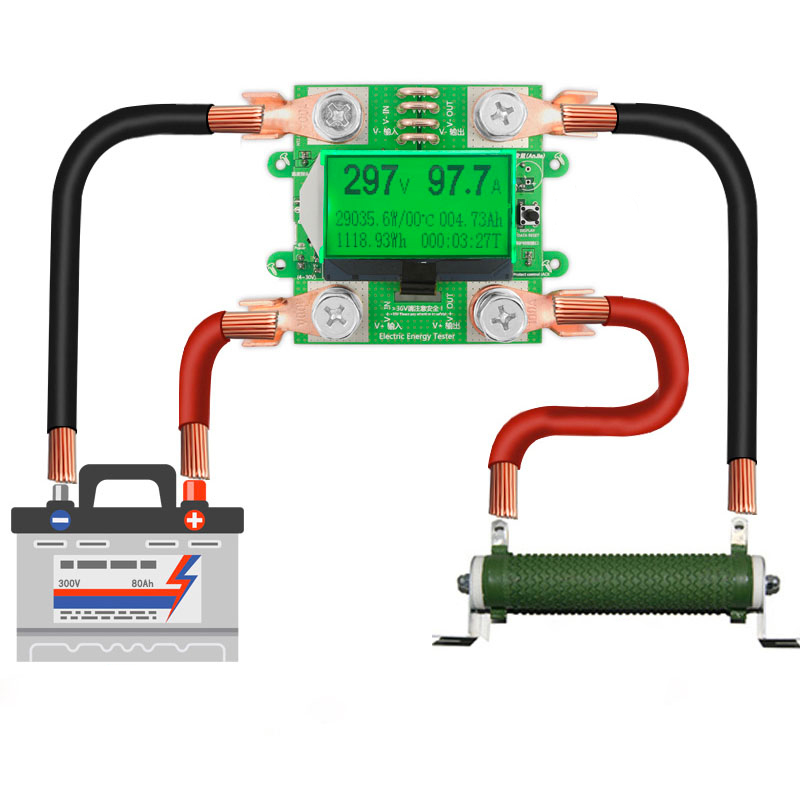

POZOR – modul měří proud a kapacitu pouze „jednosměrně“, tj. zdroj je na vstupu (svorky IN) a zátěž na výstupu. Pokud změníte směr toku proudu (např. z akumulátoru, který je na pravé straně (svorky OUT), který jste předtím nabíjeli a měřili dodanou kapacitu), tak pokud budete odebírat energii ze vstupních svorek při akumulátoru na výstupních svorkách, pak takto odebraná energie není měřena a registrována DC testerem. Nedojde k poškození testeru, ale nic není měřeno a registrováno.

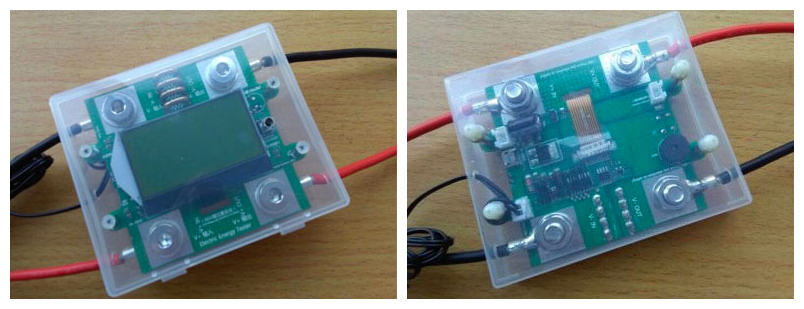

Součástí balení je také průhledná plastová krabička, která primárně slouží jako obal (balení) ale lze jí využít také jako konstrukční krabičku pro DC tester.
Parametry:
Rozsah napětí: 0.00 V ~ 300 V / 0.05 V
Rozsah proudu: 0.00 A ~ 100 A / 0.05 A
Měření kapacity: 0 ~ 999.999 Ah / 0.01 Ah
Měření Wh: 0 ~ 9999.99 Wh / 0.01 Wh
Měření výkonu 000.00 ~ 2999.99 W / 0.01 W
Měření impedance: 1 ~ 999.9 / 0.1
Měření teploty: 0 ~ 99 °C / 1°C
Maximální čas měření: 999H59M59S /1S
Refresh rate: 500ms
Přesnost 1%
Pracovní teplota: -10 ~ + 60 C
Pracovní vlhkost: 10 ~ 80%
Rozměry: 105 x 81 x 17 mm
Napájení multimetru:
Možnost napájení přímo z měřeného zdroje: od 8V
Možnost napájení skrze napájecí konektor: DC 4 ~ 30V
Možnost napájení přes micro USB konektor
Odběr multimetru <0.02 A
