Kombinovaná pájecí stanice 968A+

Následovník v modelové řadě 968 je technologicky vylepšená velmi dobře vybavená kombinovaná horkovzdušná a hrotová pájka s odsáváním zplodin při pájení. Funkce co do výčtu se shodují s modelem 968. Komletní změny však pokračování textu

Kód produktu:

100048
skladem (6-25 ks)Pozítří 06.12.2022 může být u Vás
Kombinovaná pájecí stanice 968A+ 100048 https://www.hotair.cz/images/produkty/1/66/kombinovana-pajeci-stanice-968a_0.jpg 6906091179059 AOYUE
Cena: 7381.00
Dostupnost: skladem 6-25 ks
Cena s DPH Cena bez DPH
7 381 Kč 6 100 Kč
ks
Následovník v modelové řadě 968 je technologicky vylepšená velmi dobře vybavená kombinovaná horkovzdušná a hrotová pájka s odsáváním zplodin při pájení. Funkce co do výčtu se shodují s modelem 968. Komletní změny však doznala hrotová kontaktní pájka, které díky nižšímu výkonu nemusela vyhovovat všem pájecím aplikacím. Příkon keramické topné vložky dosahuje ve verzi 968A+ dvojnásobku předchozího modelu a navíc je měřená i nastavovaná teplota zobrazována na displeji.

 Mikropájka velmi pružně reaguje na změny teploty pájecího hrotu a po zapnutí je během několika sekund připravena k letování. V souvislosti s modernizací kontaktního pájecího subsystému byly dodány i další užitečné funkce jako je časovač přechodu do režimu spánku a číslicově nastavitelná kalibrace teploty hrotu. Kalibrace teploty pájecí špičky může být provedena také manuálně otáčením trimru; v tom případě slouží digitální kalibrace jako nastavení offsetu. Další vylepšení mikropájky spočívá v nově vyvinutém držáku pájecího pera a špule s trubičkovým cínem. Stojánek je navržen pro spolehlivé a snadné odkládání pájecího pera s odsávací trubicí.

Teplota horkovzduchu se ovládá digitálně, nastavená i aktuální teplota hotairu je zobrazena na LED displeji. Zkombinovány jsou tři funkce - horkovzduch, mikropájka a odsávání vzduchu při letování; každá z funkcí se dá ovládat nezávisle. V příslušenství najdete nadstandardní výbavu nástavců pro hotair. Indikace chodu kompresoru a ohřevu spirály jsou indikovány pomocí LED u patřičných potenciometrů. Ústí horkovzdušné trubice dovoluje osazení všech dostupných typů horkovzdušných nástavců z naší nabídky. Součástí balení je vybavení pro kompletní pájecí stanoviště obsahující držák pro pájecí pero s trnem pro cínovou špuli, špongii a samozřejmě mikropájku se základním hrotem T-0.8D. Aktuální stav regulačního systému horkého vzduchu je indikován pomocí LED (topí-netopí) a zobrazenou teplotou, měřenou čidlem v ústí trubice. Druhý zobrazovač LED ukazuje nikoli aktuální, ale vámi nastavenou pájecí teplotu. Aktuální průtok vzduchu do rukojeti indikuje trubička s kuličkou. Indikace skutečného průtoku vzduchu je pro některé citlivější aplikace pájení velmi přínosná a je také schopna odhalit chyby jako je přiskřípnutá hadice k rukojeti nebo protržená gumová membrána kompresoru. Mikroprocesorový systém řídí chod pájecí stanice nejen během chodu, ale také při vypínání, kdy zajišťuje dochlazení na teplotu pod 80°C.


Součásti balení: držák hotair rukojeti, držák pro pájení BGA obvodů, stojan na pájecí pero, špongie, horkovzdušné trysky o průměru 2.5, 5, 6.5, 10 mm (kruhový průřez CN), 12x12mm (čtverec BGA Y1313)


Tato pájecí stanice je kompatibilní s širokou nabídkou pájecích hrotů řady 900 a horkovzdušných nástavců.



Parametry
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály550 W
Ovládání teploty vzduchudigitální (tlačítky)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 480 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchumembránový kompresor
Průtok vzduchu (regulovatelný)7 - 23 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchusloupcový s kuličkou
Funkce prodloužení životnosti spirály horkého vzduchune
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyano
Vakuová pinzetane
Předehřevne
Laboratorní zdrojne
Hmotnost stanice [kg]5.25 kg
Hmotnost ruční části [g]170 g
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]190-130-250 mm
Mikropájka
Výkon70 W
Ovládání teplotyanalogové (potenciometrem)
Ukazatel teplotydigitální (displej)
Rozsah regulace teploty200 - 480 °C
Funkce prodloužení životnosti hrotuano
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu36 V
Výměnné hroty (typ)klasické řada 900-T
Typ pájecího peraYIHUA 908 s odsáváním
Váha balení [kg]:5.8 kg
Více parametrů
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály550 W
Ovládání teploty vzduchudigitální (tlačítky)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 480 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchumembránový kompresor
Průtok vzduchu (regulovatelný)7 - 23 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchusloupcový s kuličkou
Funkce prodloužení životnosti spirály horkého vzduchune
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyano
Vakuová pinzetane
Předehřevne
Laboratorní zdrojne
Hmotnost stanice [kg]5.25 kg
Hmotnost ruční části [g]170 g
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]190-130-250 mm
Mikropájka
Výkon70 W
Ovládání teplotyanalogové (potenciometrem)
Ukazatel teplotydigitální (displej)
Rozsah regulace teploty200 - 480 °C
Funkce prodloužení životnosti hrotuano
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu36 V
Výměnné hroty (typ)klasické řada 900-T
Typ pájecího peraYIHUA 908 s odsáváním
Váha balení [kg]:5.8 kg
Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOP. SOP (Small Outline Package) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD). Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS. Obvod je určen k přímému letování na plošný spoj; existují sice patice, ale ty jsou určeny k programování obvodů nebo vývoji. Tryska Y1258 je určena pro pouzdro o rozměru 7,6 x 12,7 mm
738,10 Kč / ks 610 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
100817
Aoyue 853A++ je mikroprocesorem řízený infračervený předehřevový / podehřevový systém, který kombinuje infračervený ohřev, systém přesného měření teplot a univerzální držák desek plošných spojů (PCB) v jednom kompaktním celokovovém provedení. O ohřev se stará Quartzový IR topný prvek s rychlým nástupem teploty, u kterého lze digitálně regulovat teplotu v rozmezí 80 - 380 °C. Předehřev disponuje třemi teplotními sondami, jednou přímo v quartzovém topném tělese a dvěma externíma. Externí sondy slouží pro monitoring teploty pod PCB a pro monitoring libovolné oblasti pájení. ​Aoyue 853A++ je předehřev vhodný k reworku jednostranných i oboustranných DPS, pro rework BGA a micro BGA čipů, QFP, PLCC, SOJ, SOP, malých SMD a dalších prvků a lze použít jak pro olovnaté, tak bezolovnaté (lead free) pájení.
9 438 Kč / ks 7 800 Kč bez DPH
skladem1 ks Pozítří 06.12.2022 může být u Vás
Kód:
101611
Kompatibilní s typy: BAKON 850, 852, 852A+, 852A++, 857A++, 738, 768, 803A, BAKON 870A, 902+, 903, 908+, 909, 968, 968A+, 2702, 2738, 3808D, 6031 Standardní topné těleso pro horkovzdušné pájecí stanice vycházející z řady 85x - s tubusem o vnějším průměru 21,5 mm a skleněnou vložkou. Skladem jsou 4-drátové i 2-drátové varianty této spirály (řady 852 s termočlánkem pro měření teploty i řady 850 bez termočlánku).
701,80 Kč / ks 580 Kč bez DPH
sklademvíce než 25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100247
Ochrana gumové hadice mezi horkovzdušnou stanicí a foukací hubicí. Návlek je vyroben z keramické tkaniny a je schopen trvale odolávat teplotám do 300°C. Zabrání poškození přívodní hadice horkým vzduchem nebo nahřátou součástí. Cena je uvedena za délku potřebnou k ochraně přívodu jedné horkovzdušné pájky.
701,80 Kč / ks 580 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
100704
Náhradní rukojeť pro horkovzdušné stanice. Plastová část rukojetě horkovzdušné pájky. Námi prodávané stanice používají jeden ze 2 typů rukojetí vyrobených z tvrzeného plastu. Pokud chcete nahradit svoji poškozenou, nejprve ji dobře porovnejte s fotografiemi obou typů.
701,80 Kč / ks 580 Kč bez DPH
skladem6-25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100750
Náhradní kovový tubus k horkovzdušné stanici. Kovová část na konci rukojetě na kterou se nasazují horkovzdušné nástavce. Uvnitř tubusu je keramická vložka; pokud se roztříští (třeba po pádu rukojetě na zem), ztratí kovová tryska své izolační vlastnosti a extrémně vzroste její teplota. Posléze dojde k poškození platové části rukojetě vlivem vysokých teplot.
278,30 Kč / ks 230 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
100919
Kompresor tohoto typu je užíván jako generátor stlačeného vzduchu ve všech typech stolních hot-air stanic. Jedná se o membránový kompresor (diafragm pump, diafragma pumpa) na 230V/50Hz. Výměna vadného kompresoru v hot-airech obnáší pouze vyzutí čtyř gumových tlumících nožiček a jejich nasazení na nový kompresor. Gumové silentbloky nejsou součástí dodávky. Vyhoví ve všech typech kompresorových hot-airů.
1 113,20 Kč / ks 920 Kč bez DPH
skladem6-25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100574
Plastová sací příruba pro horkovzdušné stanice s odsáváním splodin a pro desoldery.
217,80 Kč / ks 180 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
101158
Náhradní filtrační kruhové filtry pro všechny typy hotairů se sacím vývodem na čelním panelu.
30,25 Kč / ks 25 Kč bez DPH
sklademvíce než 25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100965
Šroubovací náustek pro připojení sací hadice k desolder pistolím, odsavačum zplodin a vakuovým pinzetám. Kompatibilní se všemi typy hotair stanic a desolderů.
114,95 Kč / ks 95 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
100975

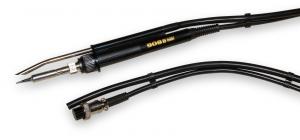

Kompletní pájecí pero včetně hrotu pro stanice YIHUA s šestikolíkovým konektorem (navíc jeden středový pin) a odsáváním zplodin. Jedná se o pájky 738, 968A+, YIHUA 992DA+, 992DA+ DYNAMIC a kompatibilní.
1 064,80 Kč / ks 880 Kč bez DPH
skladem2-5 ks Pozítří 06.12.2022 může být u Vás
Kód:
100966
Hroty jsou kompatibilní se všemi Pb horkovzdušnými pájkami a mikropájkami, které máme v nabídce. Navíc je možné je použít i v bezolovnaté letovací stanici typu LS951.
181,50 Kč / ks 150 Kč bez DPH
sklademvíce než 25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100327
Hroty jsou kompatibilní se všemi Pb horkovzdušnými pájkami a mikropájkami, které máme v nabídce. Navíc je možné je použít i v bezolovnaté letovací stanici typu LS951.
181,50 Kč / ks 150 Kč bez DPH
skladem1 ks Pozítří 06.12.2022 může být u Vás
Kód:
100342
Hroty jsou kompatibilní se všemi Pb horkovzdušnými pájkami a mikropájkami, které máme v nabídce. Navíc je možné je použít i v bezolovnaté letovací stanici typu LS951.
242 Kč / ks 200 Kč bez DPH
sklademnad 100 ks Pozítří 06.12.2022 může být u Vás
Kód:
100349
Měřidlo pro kalibraci a ověření správné funkce mikropájek. Pro měření teploty je k dispozici senzor upnutý přímo k šasi přístroje pro měření teploty hrotu. Rozlišení měřidla je 1°C, absolutní odchylka činí 3°C. Životnost baterie je minimálně 150 hodin měření. Balení obsahuje 5x teplotní čidlo; pokud bude přístroj indikovat přepálení senzoru, jednoduše jej vyměňte. Další čidla je samozřejmě možno dokoupit.
1 452 Kč / ks 1 200 Kč bez DPH
skladem6-25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100884
Eutektická binární letovací slitina s teplotou tání 183°C. Pájka je v trubičkovém provedení plněná tavidlem. Jako tavidlo slouží mírně aktivovaná kalafuna. Pájky mísené jako eutektické směsi (nebo poblíž eutektického bodu) se vyznačují nejvýhodnějšími vlastnostmi pro využití v elektrotechnice - tedy vynikající elektrickou vodivostí a zároveň dobrou mechanickou pevností po krystalizaci.
1 197,90 Kč / ks 990 Kč bez DPH
sklademvíce než 25 ks Pozítří 06.12.2022 může být u Vás
Kód:
100175

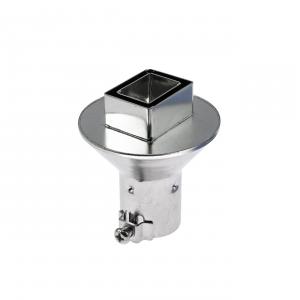

Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže QFP. QFP (Quad Flat Package) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD). Po všech čtyřech stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS. Obvod je určen k přímému letování na plošný spoj; existují sice patice, ale ty jsou určeny k programování obvodů nebo vývoji. Tryska Y1128 je určena pro pouzdro o rozměru 14 x 20 mm
