Horkovzdušné trysky pro SOJ obvody set 3ks

Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOJ. SOJ (Small Outline J-LEAD) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD) s vývody typu "J". Rozteč vývodů je 1.27mm. Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS.

Kód produktu:

100807

Varianty:

skladem (1 set)Pozítří 02.12.2022 může být u Vás

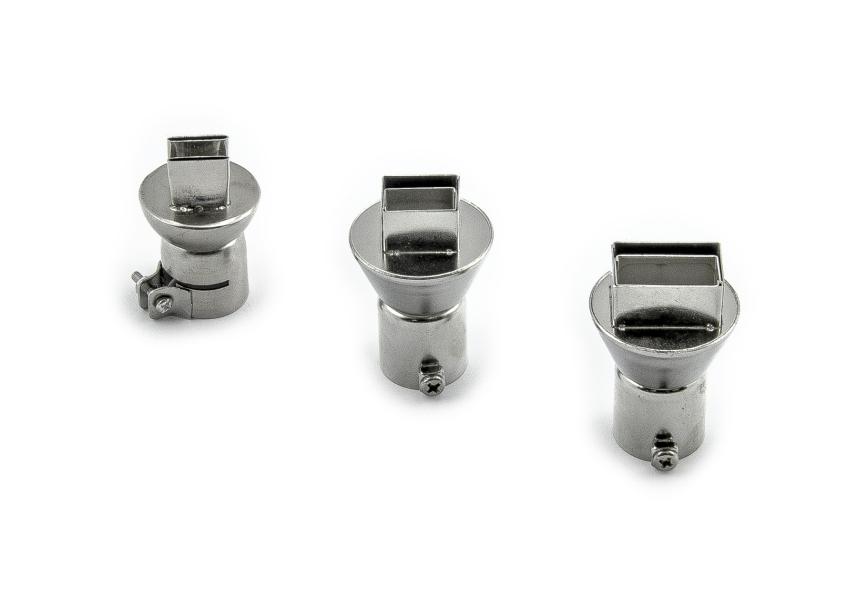

Horkovzdušné trysky pro SOJ obvody set 3ks 100807 https://www.hotair.cz/images/produkty/1/819/horkovzdusne-trysky-pro-soj-obvody-set-3ks_0.jpg
Cena: 1936.00
Dostupnost: skladem 1 set
Cena s DPH Cena bez DPH
1 936 Kč 1 600 Kč
set
Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOJ. SOJ (Small Outline J-LEAD) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD) s vývody typu "J". Rozteč vývodů je 1.27mm. Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS.

 Obvod je určen k přímému letování na plošný spoj; existují sice patice, ale ty jsou určeny k programování obvodů nebo vývoji. K letování či odletování slouží horkovzdušné trysky, které nefoukají vzduch na střed obvodu, ale pouze na letované vývody po stranách obvodu. Obvod tak není zbytečně stresován vysokými teplotami; navíc to z důvodu přesného směrování dovoluje snížit průtok horkého vzduchu a snížit tak riziko poškození okolních součástek.

Tento set 3 SOJ trysek vám umožní práci se všemi rozměry obvodů, které se běžně používají, zejména v mobilních telefonech, počítačích, průmyslových řídících modulech nebo periferních kartách. Rozměry výduchů trysek jsou popsány v tabulce a pohybují se od 15 x 8 mm do 10 x 26 mm. Kterákoli s trysek se dá objednat i samostatně; v takovém případě si vyberte z tabulky níže.

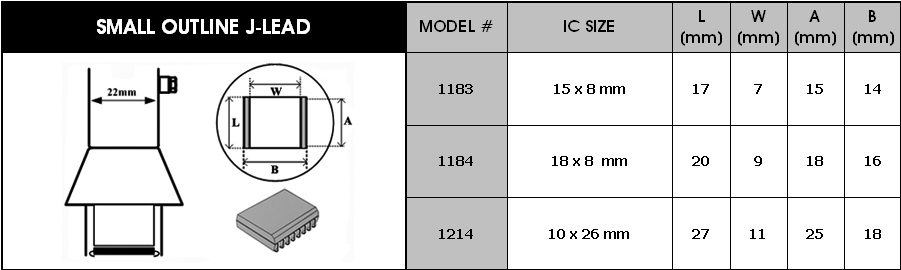

Čísla trysek: Y1183, Y1184, Y1214 Rozměry výduchu trysek Y1183, Y1184, Y1214 viz tabulka:

Parametry
Váha balení [kg]:0.0979 kg
Více parametrů
Váha balení [kg]:0.0979 kg
Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOJ. SOJ (Small Outline J-LEAD) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD) s vývody typu "J". Rozteč vývodů je 1.27mm. Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS. Tryska Y1183 je určena pro pouzdro SOJ o rozměru 15 x 8 mm.
738,10 Kč / ks 610 Kč bez DPH
skladem1 ks Pozítří 02.12.2022 může být u Vás
Kód:
100808
Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOJ. SOJ (Small Outline J-LEAD) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD) s vývody typu "J". Rozteč vývodů je 1.27mm. Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS. Tryska Y1184 je určena pro pouzdro SOJ o rozměru 18 x 8 mm
738,10 Kč / ks 610 Kč bez DPH
skladem2-5 ks Pozítří 02.12.2022 může být u Vás
Kód:
100809
Vyberte si trysky dle svých potřeb a níže uvedené tabulky nebo zvolte kompletní sadu hotair nástavců pro pájení obvodů povrchové montáže SOJ. SOJ (Small Outline J-LEAD) je pouzdro integrovaného obvodu pro povrchovou montáž (SMD) s vývody typu "J". Rozteč vývodů je 1.27mm. Po dvou delších stranách obvodu jsou vyvedeny kontakty zahnuté tak, aby dosedaly na DPS. Tryska Y1214 je určena pro pouzdro SOJ o rozměru 10 x 26 mm
738,10 Kč / ks 610 Kč bez DPH
skladem2-5 ks Pozítří 02.12.2022 může být u Vás
Kód:
100810
