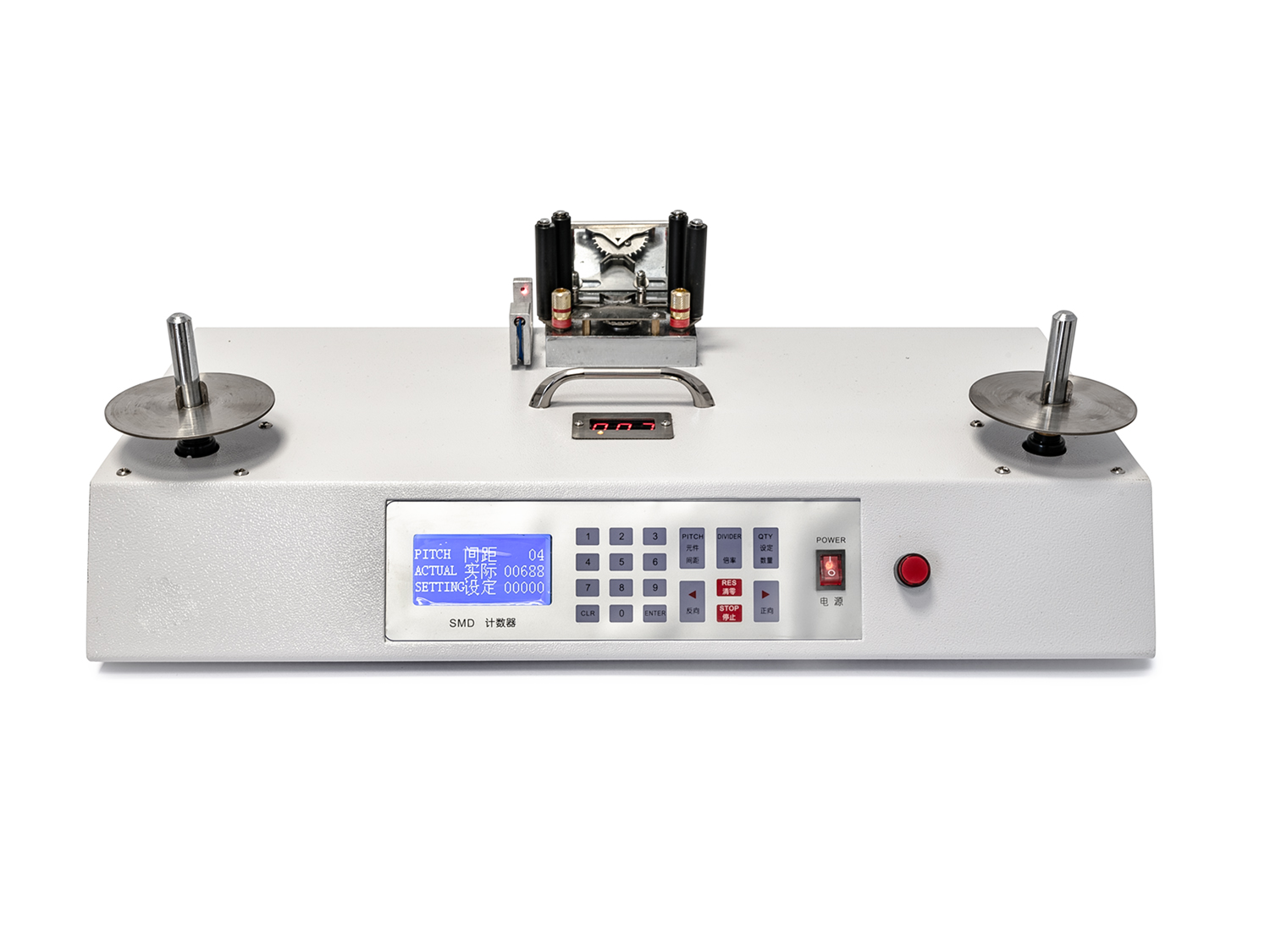

Zařízení pro počítání SMD součástek typ L-320

SMD counter - automatická počítačka součástek pro povrchovou montáž (SMD) vybavená optickou kontrolou přítomnosti elektronických komponent v jednotlivých segmentech průhledného blistru. Motorový pohon zajišťuje převíjení kotoučů na obě strany dle pokračování textu

Kód produktu:

100730

Varianty:

Zboží je na cestě

Zboží lze zapůjčit na 10 dní za 2000 Kč ( bez DPH)

Zapůjčit
Zařízení pro počítání SMD součástek typ L-320 100730 https://www.hotair.cz/images/produkty/1/742/zarizeni-pro-pocitani-smd-soucastek-typ-l-320_1558358080.jpg
Cena: 27830.00
Dostupnost: Zboží je na cestě 2023-01-28T19:36:21+01:00
Cena s DPH Cena bez DPH
27 830 Kč 23 000 Kč
ks
SMD counter - automatická počítačka součástek pro povrchovou montáž (SMD) vybavená optickou kontrolou přítomnosti elektronických komponent v jednotlivých segmentech průhledného blistru. Motorový pohon zajišťuje převíjení kotoučů na obě strany dle příkazů obsluhy. Počítací zařízení disponuje vzestupným i sestupným módem počítání. Po odpočítání zadaného množství součástek dojde k automatickému zastavení.

 Nabízené funkce usnadňují přejímání a přípravu SMD součástek pro výrobu.

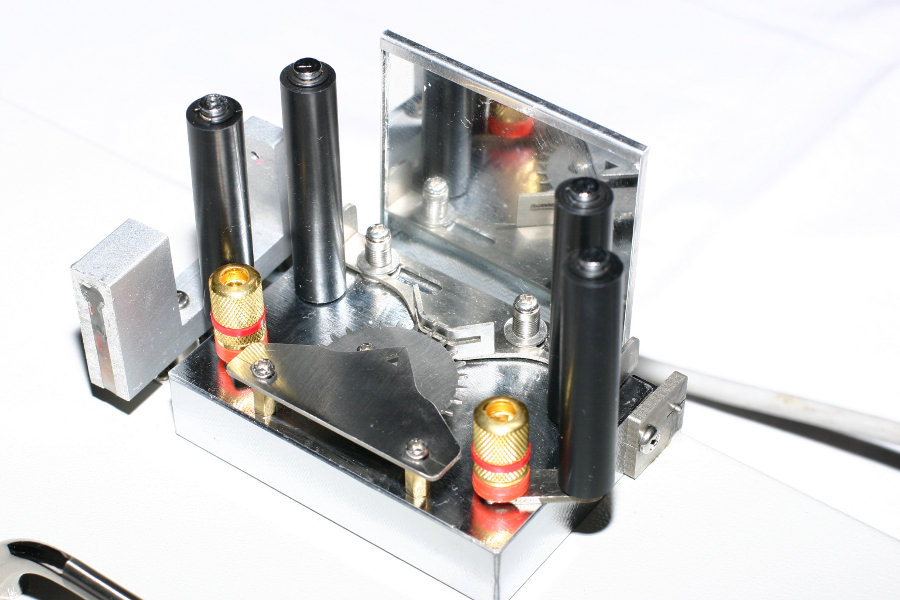

Na dva trny pro odvíjení a navíjení usadíte kotouče od nejmenších po největší používané průměry - až 40cm. Vlastní počítací ústrojí, přes které je perforovaný pás s čipy automaticky protahován, pojme všechny používané šířky PVC blistrů. Pro potřeby správného nastavení optického počítadla je pomocí otočného kolečka lehce volitelná výška laserové optické brány tak, aby paprsek protínal střed SMD součástky v dané šířce průhledného páskového zásobníku.

Ovládání počítacího stroje je plně digitální stejně jako zobrazení výsledků. Nastavené i výstupní hodnoty, jako jsou rozteče mezi součástkami (PITCH), požadovaný počet součástek, napočítané součástky nebo počet chybějících komponent v komůrkách blistru protaženého pásu jsou zobrazované na LCD a segmentovém zobrazovači. Pro omezení rizika nepřesného počítání součástek v mléčných (nikoli ideálně čirých) pásových zásobních je optická brána osazena polovodičovým LASERem (namísto LED), tedy zdrojem výkonového svazku kolimovaných paprsků, který zaručuje správnou detekci součástky i při nekvalitním či příliš perforovaném materiálu PVC blistru.

Systém optické kontroly obsazení jednotlivých buněk blistru elektronickými součástkami je pochopitelně funkční i u zcela neprůhledných materiálů pásových zásobníků (černé PVC). Zde je detekce chybějícího elementu zajištěna pomocí dírky v každá buňce blistru, která je v případě absence součástky odkryta a propustí laserový paprsek.

počítač SMD součástek v embosovaném PVC blistru
počítadlo zapáskovaných elektronických součástek

typ počítaných součástek:
SMD v neprůhledném i průhledném PVC pásu

Parametry
typ počítaných součástekSMD v neprůhledném i průhledném PVC pásu
Nastavitelná rozteč elementů v blistru2,4,8,12,16,20,24,28,32,36,40,44,48,52,56 mm
Rozsah počítání-99999 - 99999
Max. průměr kotouče400 mm
Výška kotouče8 - 60 mm
Optická kontrolaano
připojení čtečky barcodene
připojení tiskárny:ne
Hmotnost9 kg
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]540-200-270 mm
Váha balení [kg]:10.3 kg
Více parametrů
Produktové video
typ počítaných součástekSMD v neprůhledném i průhledném PVC pásu
Nastavitelná rozteč elementů v blistru2,4,8,12,16,20,24,28,32,36,40,44,48,52,56 mm
Rozsah počítání-99999 - 99999
Max. průměr kotouče400 mm
Výška kotouče8 - 60 mm
Optická kontrolaano
připojení čtečky barcodene
připojení tiskárny:ne
Hmotnost9 kg
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]540-200-270 mm
Váha balení [kg]:10.3 kg


Automatická počítačka SMD součástek s možností připojení čtečky čárových kódů a tiskárny pro načtení názvu počítaných dílů a následný tisk evidenčních štítků s názvem součástky a počtem kusů. Počítačka kusů SMT je vybavena optickou detekcí chybějících součástek v jednotlivých segmentech průhledových okének blistru. Motorový pohon zajišťuje převíjení kotoučů na obě strany dle příkazů obsluhy. Počítací zařízení disponuje vzestupným i sestupným módem počítání. Po odpočítání zadaného množství součástek dojde k automatickému zastavení.
