Automatický dispenzor flux pasty, lepidel, mazacích hmot a jiných tekutých či pastovitých přípravků s přímým nastavením dávkovacího času v milisekundách. Tento typ automatizovaného dávkovače kapalných přípravků patří k nejpreciznějším v naší nabídce. Díky širokým možnostem nastavení mnoha parametrů vždy dosáhnete správného seřízení dle požadavků vaší aplikace. Všechny parametry jsou řízeny plně digitálně.

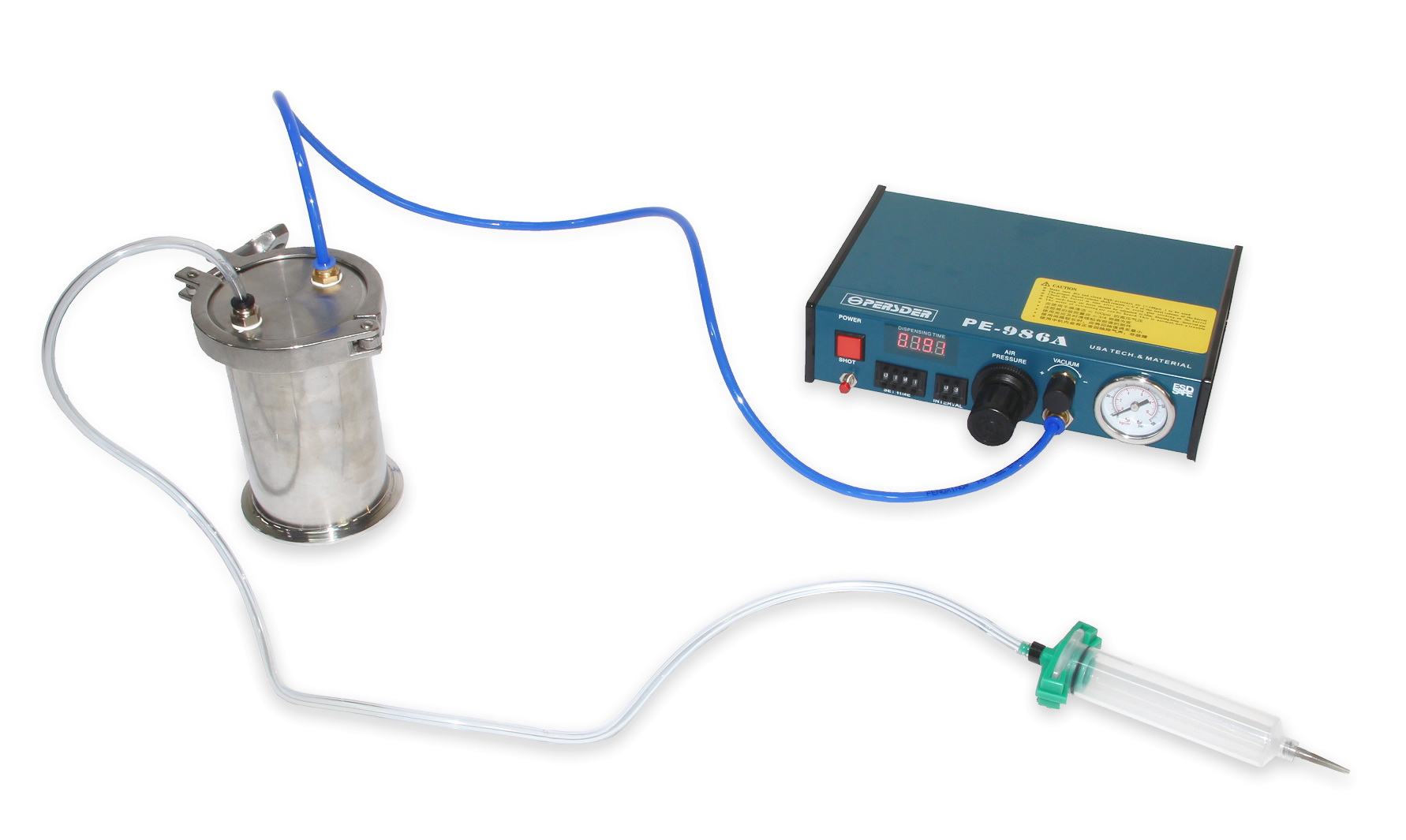

Jedním z hlavních rozdílů oproti ostatním typům je možnost nastavení opakovaného automatického vytlačení opakovaných dávek a dokonce nastavení počtu opakování a délku časového intervalu mezi jednotlivými dávkami. Používá se k vytlačování kapalin libovolné konzistence jako je tavidlo pro pájení cínovými slitinami (flux pasta), lepidlo, maziva, stříbrná teplovodivá pasta, barva, inkoust, elektrolyt, epoxidová pryskyřice, lubrikanty, lepidla pod šroubky, SMT lepidla… Dávkované tekutiny mohou mít libovolnou viskozitu; nastavením tlaku a délky časového intervalu dosáhnete vždy požadovaného množství v jedné dávce. K vytlačování je používán stlačený vzduch, jehož přívod je nutné přivést k ventilu na zadní straně přístroje. Kompresor není součástí dodávky; pokud máte k dipozici centrální rozvod stlačeného vzduchu o tlaku do 100 psi (cca 6,9 bar), můžete jej použít.

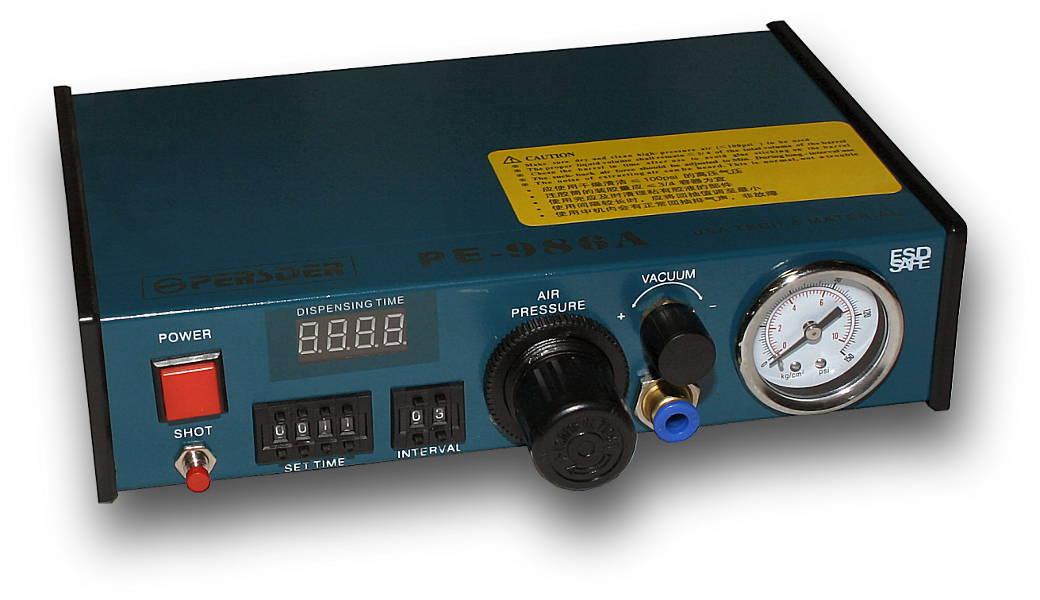

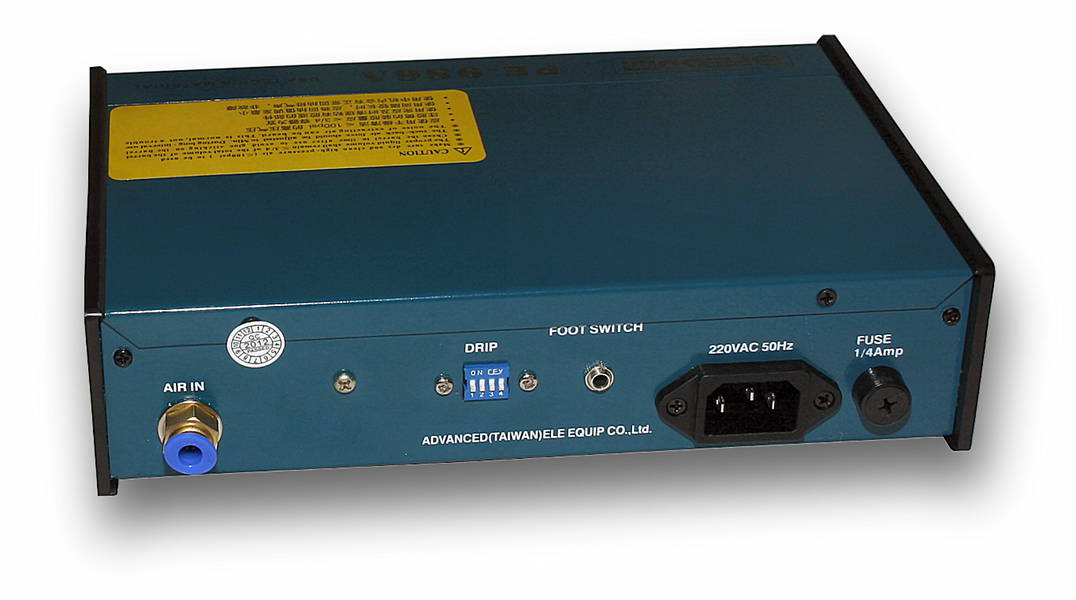

Dávkování se řídí nastavením dvou veličin – tlaku a časové konstanty. Tlak zvolíte otočným kolečkem isobarického ventilu. Časovou konstantu pro vytlačování tekutiny nastavíte přímo v sekundách, desetinách a setinách sekundy namačkáním tlačítky + a − u jednotlivých řádů. Stejně tak je možné nastavit i časový interval mezi další dávkou, pokud je nastaveno automatické opakování a to do 10 sekund v celých sekundách. Sešlápnutím nožního pedálu nebo ručního spínače v rukojeti (je součástí dodávky) systém vytlačí vždy přesně stejnou dávku tekutiny ze zásobníku přes nasazený nástavec. Balení obsahuje 5 různých injekčních nástavců různého průřezu. Na zadní straně přístroje se na DIP přepínačích zvolí počet opakování od 0 do 15. Při nastavení na 0 je vytlačování i odpočet času okamžitě zastaven při rozepnutí pedálu a opětovně spuštěn při jeho následném sešlápnutí. K zajištění precizního a spojitého dávkování je po skončení vytlačení daného množství vždy automaticky vytvořen podtlak v přívodní hadici k zásobníku. Tím je eliminováno riziko odkapávání kapalného přípravku z aplikační jehly a zamezeno tvorbě kapek při jejím ústí.
Přesné časování s přesností na milisekundy spolu s přesně udržovaným tlakem zaručují vždy zcela přesně stejný objem odměřeného přípravku. Obsahem balení jsou tři plastové zásobníky s těsným pístem, které se díky bajonetovému upínacímu systému mohou při práci snadno a rychle zaměňovat.

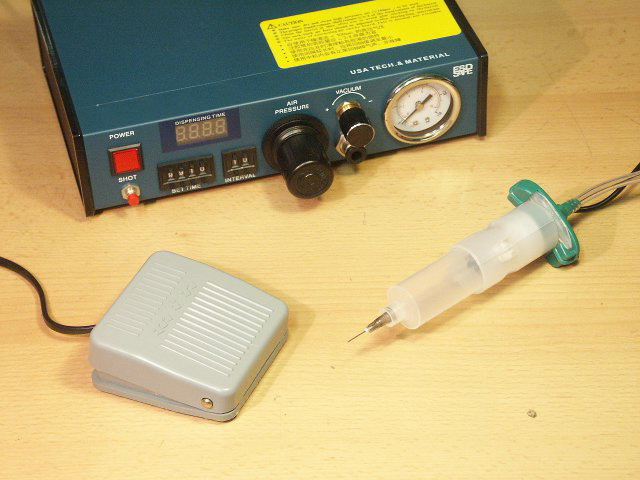

Součásti balení: pedál, objímka s mikrospínačem, 2 zásobníky, 4 aplikační jehly různých průměrů a jeden plastový injektor
Vhodné kompresory
Metrážní hadice a další příslušenství
Možnost zakoupení dávkovacích jehel
Parametry
Časový interval dávky | 0,01 - 99,99 s |
Nastavení dávky | digitální (tlačítky) |
Spínání dávkování | pedálemmikrospínačem v rukojeti tuby |
Interval mezi dávkami | 1 - 10 s |
Přívod stlačeného vzduchu | 10-100 psi (cca 0,7 6,9 bar) |
Minimální objem jedné dávky | 0.01 ml |
Objem dávkovacího zásobníku (stříkačky) | 30 ml |
Rozměry (šířka - výška - hloubka) [mm] | 235-63-225 mm |
Napájecí napětí | 230V/50Hz |
