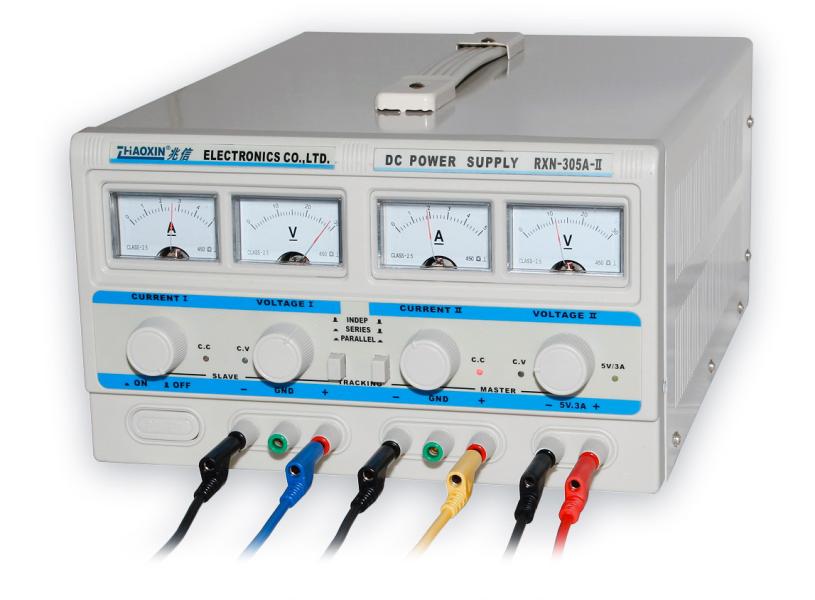

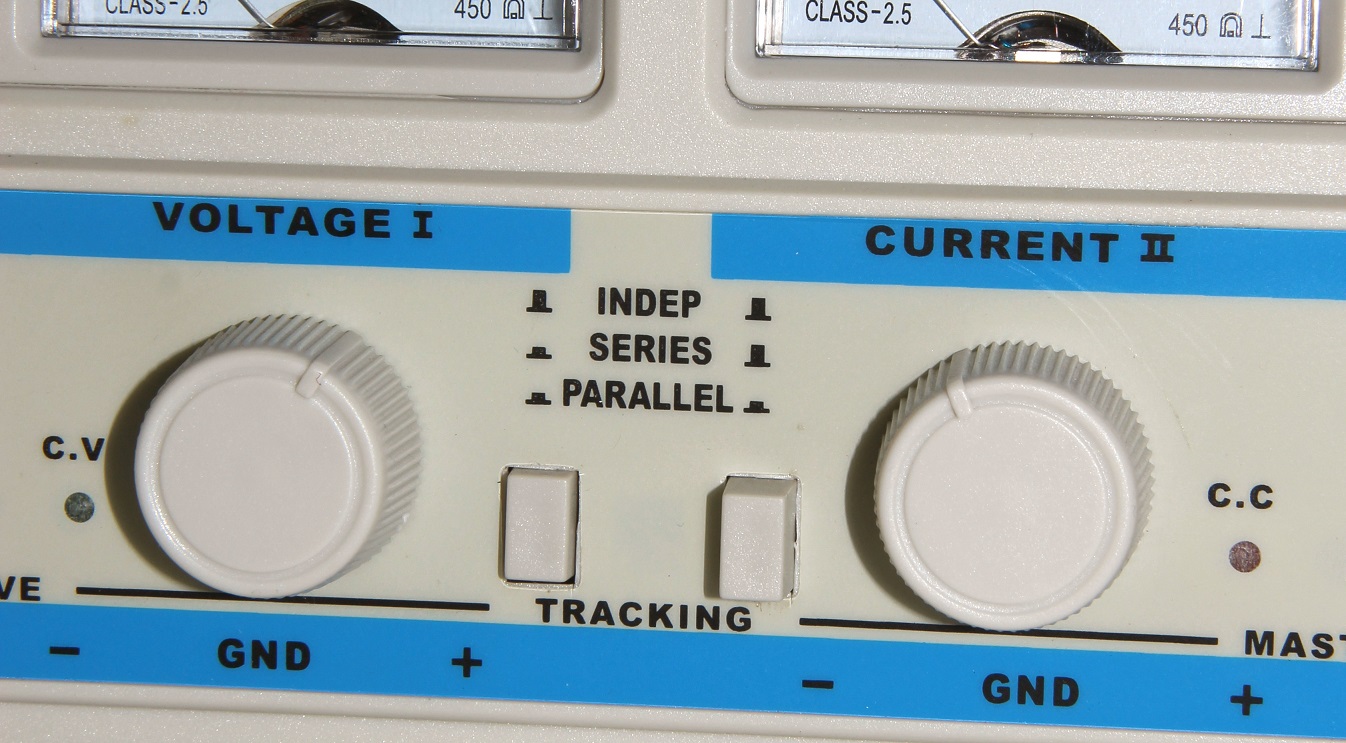

Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných dvojicí přepínačů (viz obrázek). Kombinací tlačítek budou propojeny patřičné svorky nutné pro konfigurace: paralelní (0–30V/10A), sériové (0–60V/5A) nebo symetrické napájení ±(0–30)V/5A.

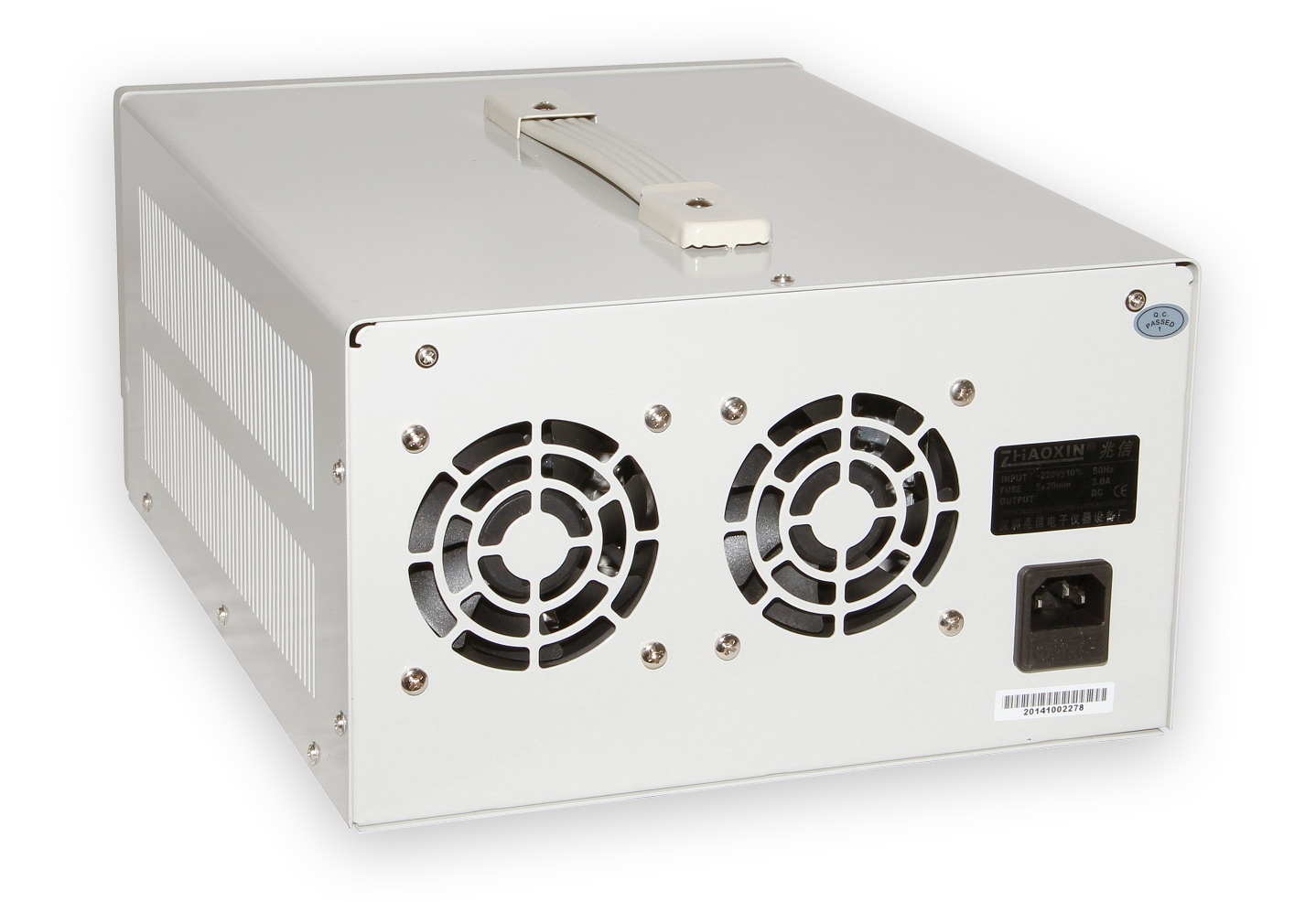

Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu. Chlazení výkonového stabilizačního prvku zajišťují dva ventilátory s výduchem na zadní straně přístroje. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje vybaveny víceotáčkovým potenciometrem.
V režimech spřažení zdrojů – jak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá "master" část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.
Laboratorní zdroj | |
---|---|
Druh zdroje | lineární |
Připojení k počítači | ne |
Počet kanálů | 3 |
Symetrické napájení | ano |
Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
Měřidla | analogová |
Rozlišení měřidla napětí (dílek) D= | 1000 mV |
Rozlišení měřidla proudu (dílek) D= | 200 mA |
Přesnost měření napětí | ± 1 % |
Přesnost měření proudu | ± 2 % |
Galvanické oddělení od sítě | ano |
Hmotnost | 9.9 kg |
Napájecí napětí | 230V/50Hz |
Rozměry (šířka - výška - hloubka) [mm] | 260-160-350 mm |
Proud | 3 A5 A10 A |
Napětí | 5 V30 V60 V |
Váha balení [kg]: | 10.9 kg |
