PID regulátor C100FK02-V*DA s SSR relé 24-380VAC 40A a teplotní sondou typu K 0~400℃

Dodávaný set PID regulátoru s SSR relé a termočlánkem je ideální pro řízení kotlů, bojlerů, topných spirál a jiných topných zařízení, které vytápějí obytné prostory, nebo slouží pro ohřev vody. Celý systém PID + relé + senzor je námi navržen a dodáván tak aby co nejvíce usnadnil zákazníkovi koupi a následnou instalaci a spuštění. Set je v podstatě profesionální a digitálně řízený termostat s SSR relé pro ovládání velkých výkonů vhodný pro zabudování do krabice, nebo přístrojové desky.

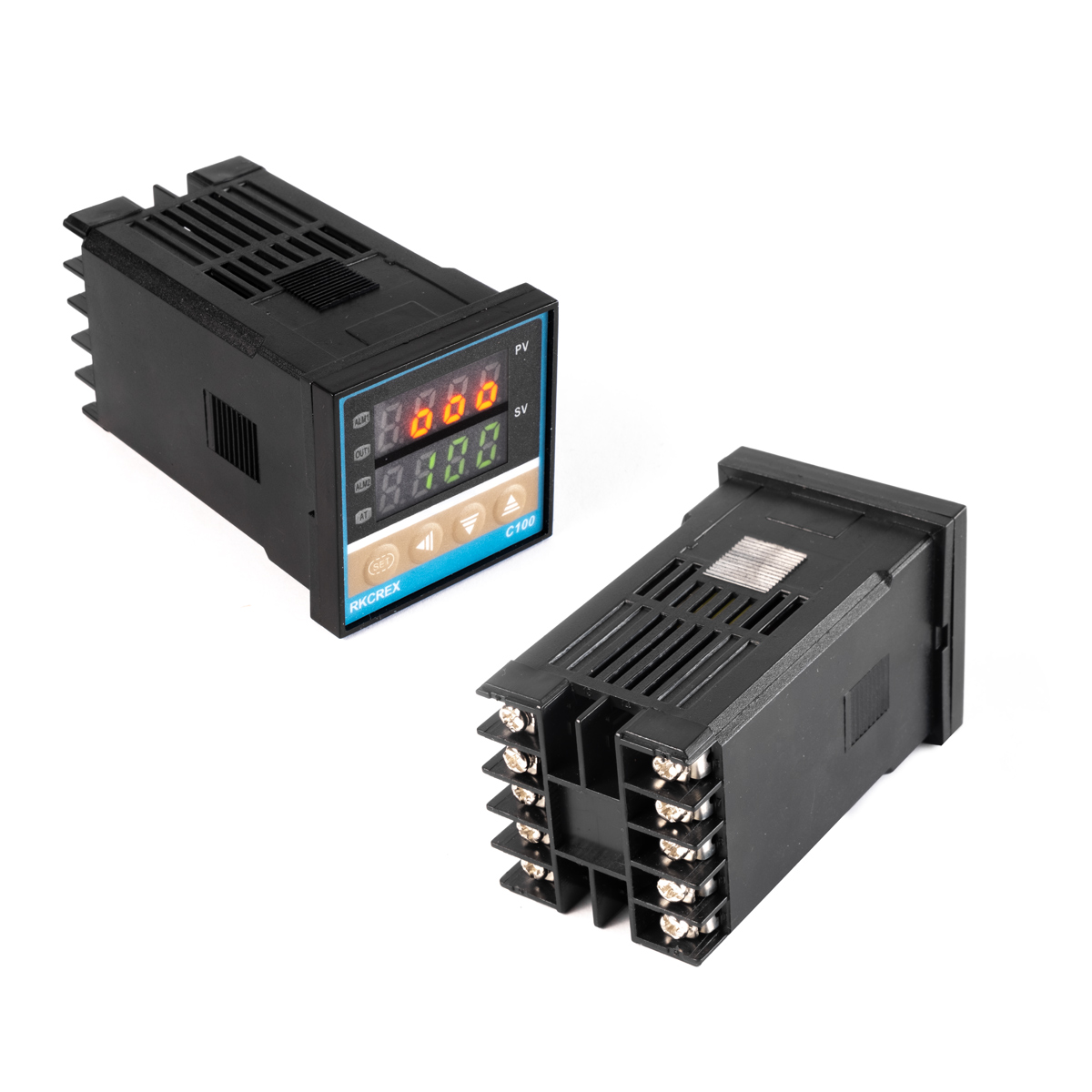

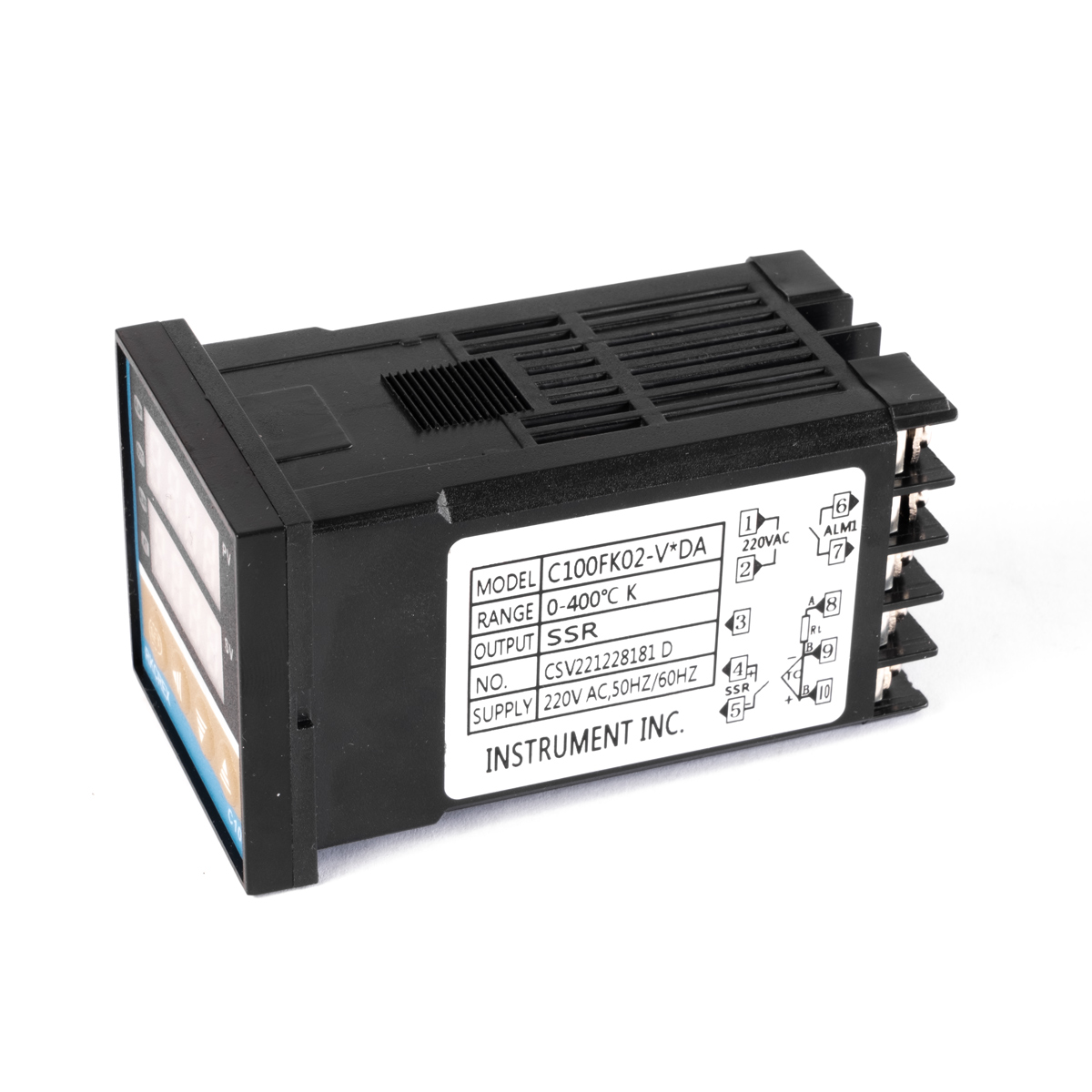

Jednokanálový PID regulátor C100FK02-V*DA je vyveden ve standardním provedení DIN 1/16 - 45x45mm s rámečkem pro uchycení do panelu přístroje nebo krabice. Na zadní straně se nachází šroubovací svorkovnice pro připojení napájení 230V AC, teplotního čidlo, ovládací výstup pro SSR relé (4-20mA DC) a svorky pro alarm. V přední částí jsou dva LED displeje PV a SV a čtveřice membránových tlačítek pro ovládání a nastavení parametrů. Horní displej s označením PV zobrazuje aktuální hodnotu měřené veličiny a spodní SV pak hodnotu nastavenou uživatelem. Displeje jsou barevně rozlišeny PV - červená LED, SV - zelená led.

Přibalené SSR relé 24 - 380V AC, 0-40A, slouží pro spínání připojeného zařízení například kotle, chod relé je řízen přesnou PID regulací s připojeným teplotním senzorem. Dodávané SSR relé, je potřeba pří vyšších výkonech pasivně chladit, k tomu slouží přiložený hliníkový profil. Kromě SSR relé s chladičem najdete v setu také teplotní sondu typu K s 9mm dlouhým závitem M6 a ocelovým opletem, který brání mechanickému a teplotnímu poškození přívodu sondy. Dodávána sonda má teplotní rozsah 0-400°C PID regulátor však podporuje také jiné teplotní senzory: K, J, S, R, PT100, CU50, které mohou mít vyšší teplotní rozsah a v případě potřeby je možné původní teplotní senzor zaměnit za jiný dle požadavků na aplikaci.

PID regulátor umožnuje manuální nastavení těchto parametrů:

AL1 - Nastavení spuštění alarmu
ATU - vypnuti funkce PID (autotuning)
P pásmo proporcionality - manuální nastavení
I Integrační čas - manuální nastavení
D derivační čas - manuální nastavení
Ar pracovní rozsah proporcionálního pásma
T Nastavení času regulačního cyklu (PWM perioda v sekundách)
SC Korekce chyby měření
LCY blokace změny parametrů
COD nastavení typu teplotního senzoru (K, J, S, R, PT100, CU50)

Co je to PID a jak funguje?

PID regulace (Proporcionální-Integrační-Diferenciální regulace) je způsob automatického řízení, který se používá k udržení stabilního stavu v systémech, které jsou citlivé na změny vstupních podmínek. PID regulace pracuje tak, že porovnává výstupní hodnotu systému (měřenou proměnnou) s požadovanou hodnotou (referenční proměnnou) a na základě této odchylky vypočítává výstupní signál, který ovlivňuje chování systému. Celkový výstupní signál PID regulátoru je pak kombinací výstupů tří částí. Proporcionální část (P), Integrační část (I), Diferenciální část (D).

Proporcionální část (P) - zajišťuje, že čím větší je odchylka mezi měřenou a referenční hodnotou, tím větší bude výstupní signál, který bude snižovat tuto odchylku. Tato část pomáhá systému rychle reagovat na změny vstupních podmínek.

Integrační část (I) - zajišťuje, že při delší trvající odchylce mezi měřenou a referenční hodnotou se výstupní signál zvýší, aby systém co nejrychleji dosáhl stabilního stavu. Tato část pomáhá systému odstraňovat dlouhodobé odchylky.

Diferenciální část (D) - zajišťuje, že systém bude mít menší nárazovité změny v reakci na změny vstupních podmínek, tím, že bude upravovat výstupní signál na základě rychlosti změny odchylky mezi měřenou a referenční hodnotou.

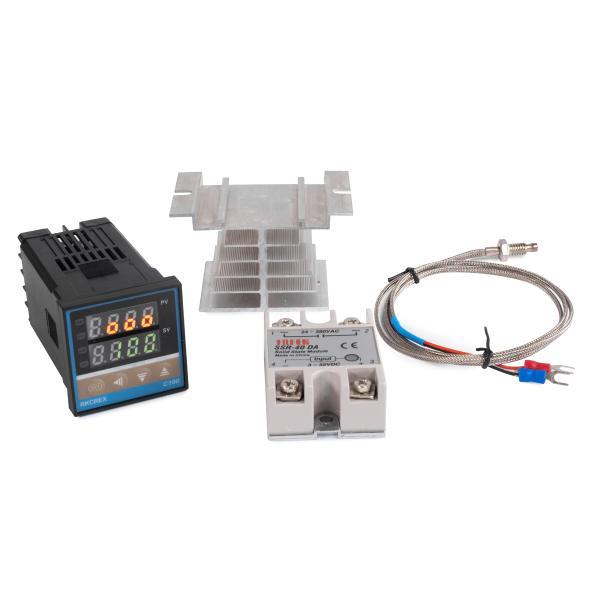

Obsah balení: PID regulátor C100FK02-V*DA, SSR relé SSR-40 DA 24-380V AC 40A, Termočlánek ​Typ K, 0-400°C, 1m.
