12 kanálový PID průmyslový regulátor s relé výstupem

Dvanáctikanálový programovatelný PID regulátor s výstupními Relé 230V/3A pro řízení a automatizaci.

PID regulátor patří mezi spojité regulátory, složený je z proporcionální, integrační a derivační části. V systémech řízení se řadí před řízenou pokračování textu

Kód produktu:

104263

Varianty:

skladem (2-5 ks)03.04.2024 může být u Vás
12 kanálový PID průmyslový regulátor s relé výstupem 104263 https://www.hotair.cz/images/produkty/2/4564/12-kanalovy-pid-prumyslovy-regulator-s-rele-vystupem_1615360632.jpg
Cena: 11979.00
Dostupnost: skladem 2-5 ks
Cena s DPH Cena bez DPH
11 979 Kč 9 900 Kč
ks
Dvanáctikanálový programovatelný PID regulátor s výstupními Relé 230V/3A pro řízení a automatizaci.

PID regulátor patří mezi spojité regulátory, složený je z proporcionální, integrační a derivační části. V systémech řízení se řadí před řízenou soustavu. Do regulátoru vstupuje regulační odchylka  a vystupuje akční veličina ( ON/OFF ). Je určený pro řízení průmyslových zařízení a řízení / automatizaci topných pecí, pájecích zařízení a jiných tepelně závislých strojů. Pomocí regulátoru lze velmi přesně řídit teplotu až dvanáct různých zařízení či topných těles. Regulátor pracuje na principu spínaní výstupu s kontrolní zpětnou vazbou z teplotního čidla. Všechny konstanty a parametry lze nastavit a vyladit tak aby docházelo k optimálnímu řízení a spínání teploty. PID regulátor je podstatně přesnější než jakékoliv řešení s termostatem.

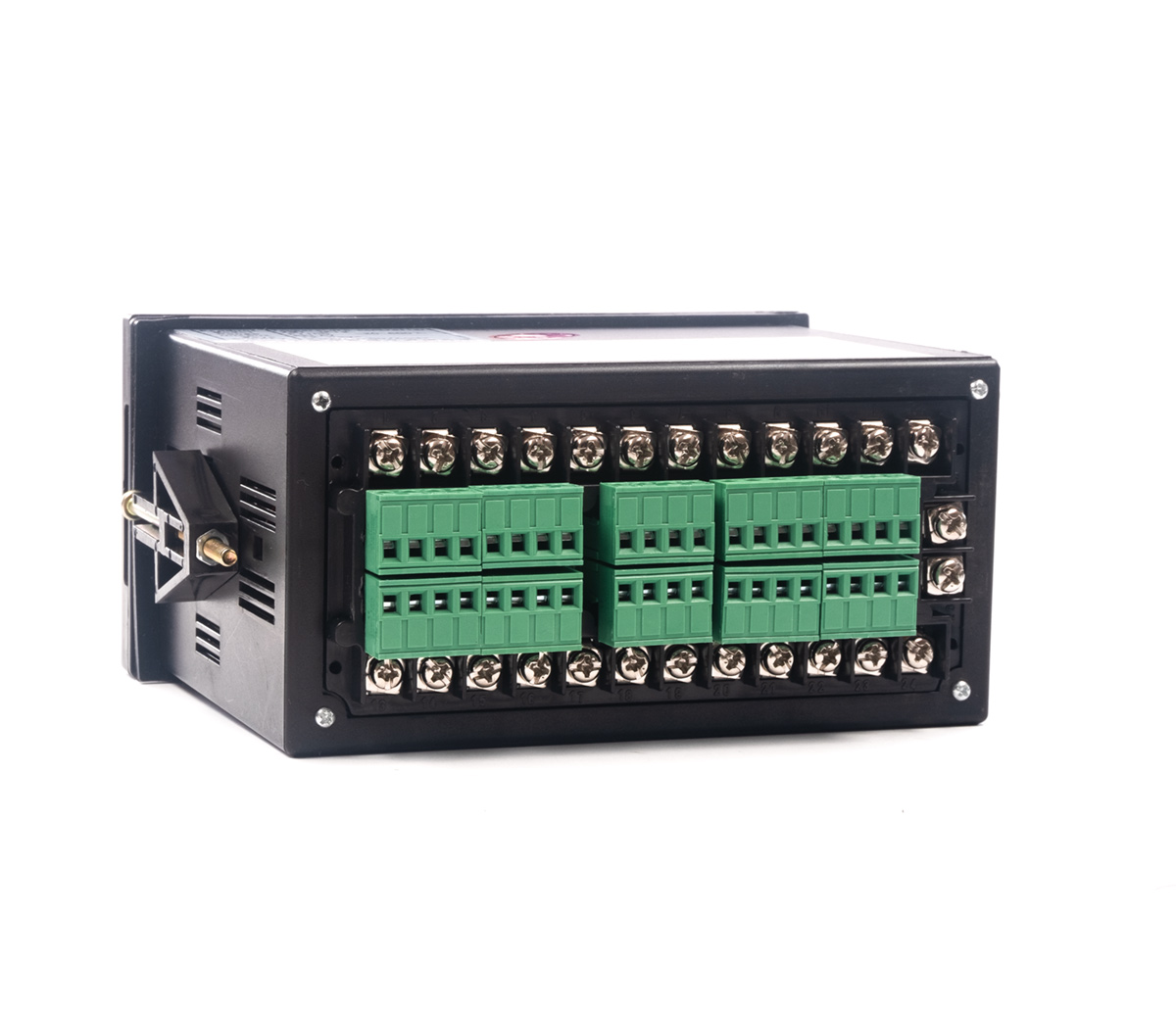

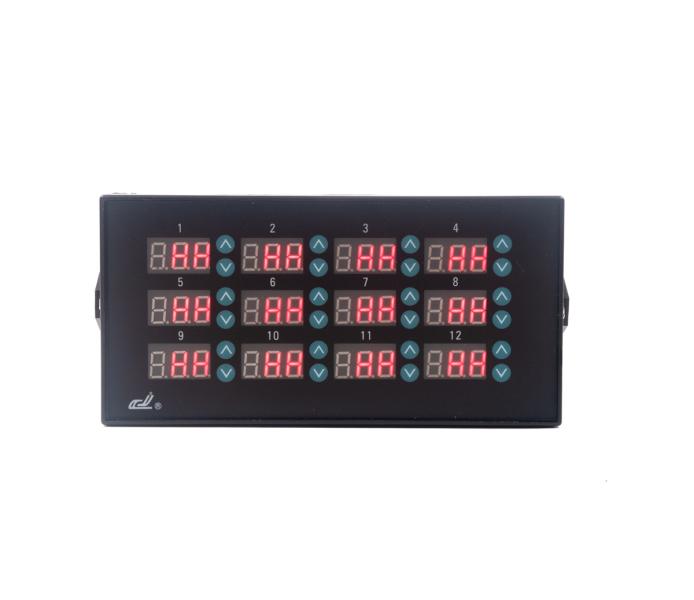

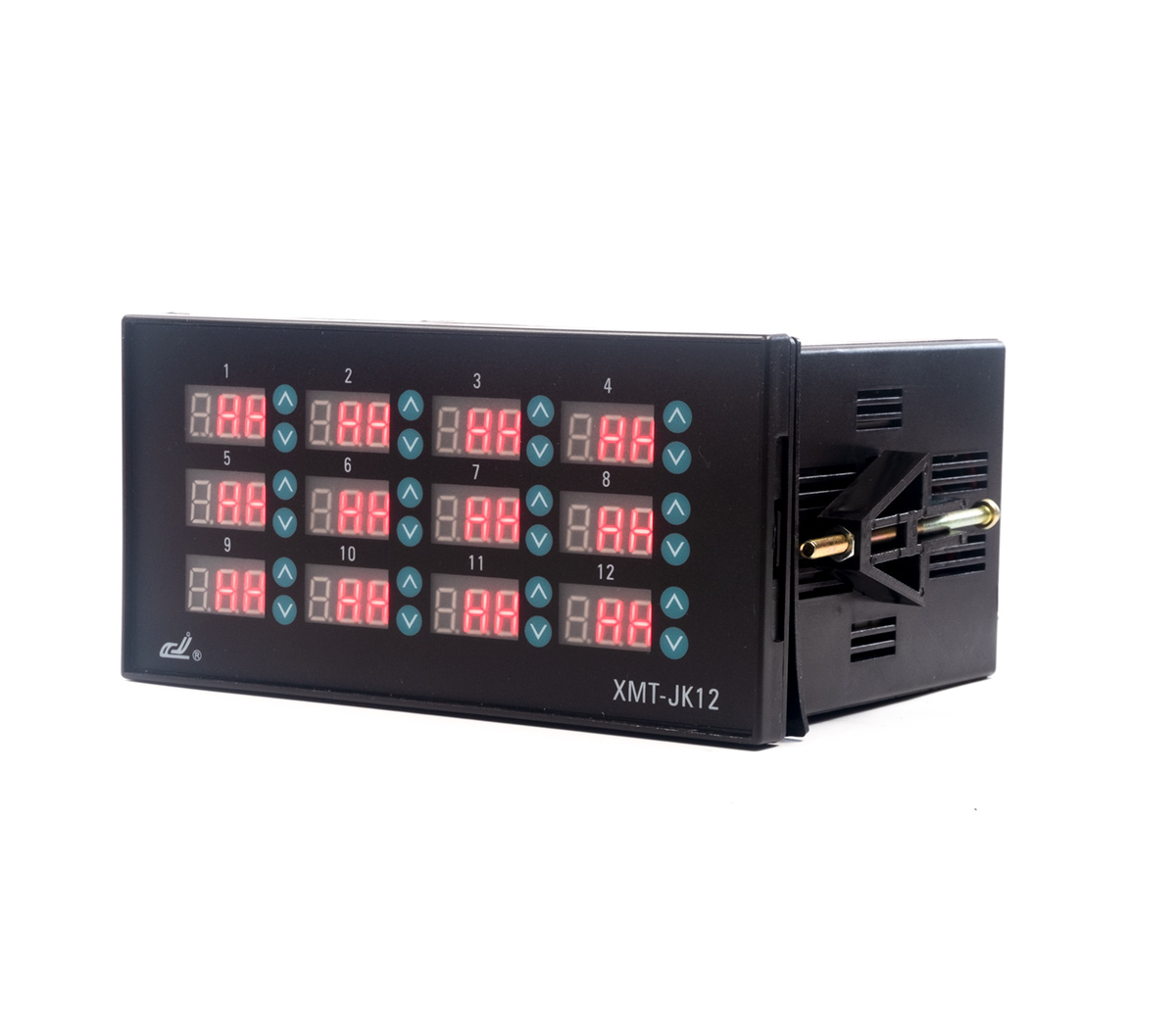

Dvanáctikanálový regulátor s červenými LED displeji je určen pro vestavbu do panelu zařízení. PID regulátor je vybaven 12ti vstupy pro teplotní čidla PT100 a 12ti reléovými výstupy 230V/3A AC. pro ovládání zařízení. V menu regulátoru lze nastavit všechny potřebné parametry: SC, P, I, d, At, Hy.


Kompatibilní teplotní čidla:  PT100

Možnosti nastavení:
SC – chybová korekce
P - proporcionální vztah
I - Integrální čas
d - diferenční poměr
At - autotune
Hy- nastavení hystereze


Obsah balení: PID regulátor
Parametry
Počet kanálů  12
Napájení  230V/HZ
Vstup  Teplotní čidlo
Výstup Relé AC 230V/3A
Rychlost vzorkování  1x/1s
Zobrazení  LED displej - červený
Teplotní čidla  PT100
Rozsah teplot   -100 až 1600 ℃ (dle typu tep. čidla)
Pracovní teplota  -10-50.0 ℃
Otovr pro vestavbu  152x76x130mm ŠxVxH
Rozměry  160x80x145mm ŠxVxH
Hmotnost  700g
Váha balení [kg]:0.8 kg
Více parametrů
Počet kanálů  12
Napájení  230V/HZ
Vstup  Teplotní čidlo
Výstup Relé AC 230V/3A
Rychlost vzorkování  1x/1s
Zobrazení  LED displej - červený
Teplotní čidla  PT100
Rozsah teplot   -100 až 1600 ℃ (dle typu tep. čidla)
Pracovní teplota  -10-50.0 ℃
Otovr pro vestavbu  152x76x130mm ŠxVxH
Rozměry  160x80x145mm ŠxVxH
Hmotnost  700g
Váha balení [kg]:0.8 kg
