PID regulátor MF108-802 Lo/Hi Alarm, napěťový výstup 0-10VDC

PID regulátor MF108-802-6N Lo/Hi Alarm, napěťový výstup 0-10VDC

Digitální PID regulátor MF 108 - 802 slouží k přesnému a efektivnímu řízení a regulaci nejen průmyslových systémů, ale také běžných domácích zařízení jako jsou kotle, klimatizace, čerpadla a další pokračování textu

Kód produktu:

104641

Varianty:

skladem (1 ks)07.05.2024 může být u Vás

Cena s DPH Cena bez DPH

2 783 Kč 2 300 Kč

Digitální PID regulátor MF 108 - 802 slouží k přesnému a efektivnímu řízení a regulaci nejen průmyslových systémů, ale také běžných domácích zařízení jako jsou kotle, klimatizace, čerpadla a další podobné stroje a zařízení sloužící k vytápění, chlazení, ohřevu, či čerpání vody.

Princip PID regulátoru spočívá ve využití tří různých složek – proporcionální, integrační a derivační – k dosažení co nejlepšího a stabilního řízení. Díky automatickému ladění na optimální hodnotu v daných podmínkách dosáhneme PID regulátorem nejefektivnější regulaci s vysokou přesností bez větších odchylek. Hodnoty pro složky P, I a D lze nastavit manuálně, ale ve většině případů, a to především v domácích podmínkách bude nejlepší svěřit korekci jednotlivých složek automatice regulátoru, která díky funkci "Autotuning" dokáže s vysokou přesností a spolehlivostí nastavit optimální hodnoty tak, aby regulace byla co nejefektivnější.

PID regulátor vyžaduje pro svou funkci zadání vstupní hodnoty (například požadovaná teplota v místnosti), vstup pro zpětnou vazbu (při regulaci teploty to bude teplotní čidlo) a ovládání výstupu (relé, SSR, apod.) pro spínání topení. Automatika se pak postará o správné naladění a nastavení systému tak, aby bylo ovládání topení co nejefektivnější a teplota v místnosti byla udržována bez citelných odchylek.

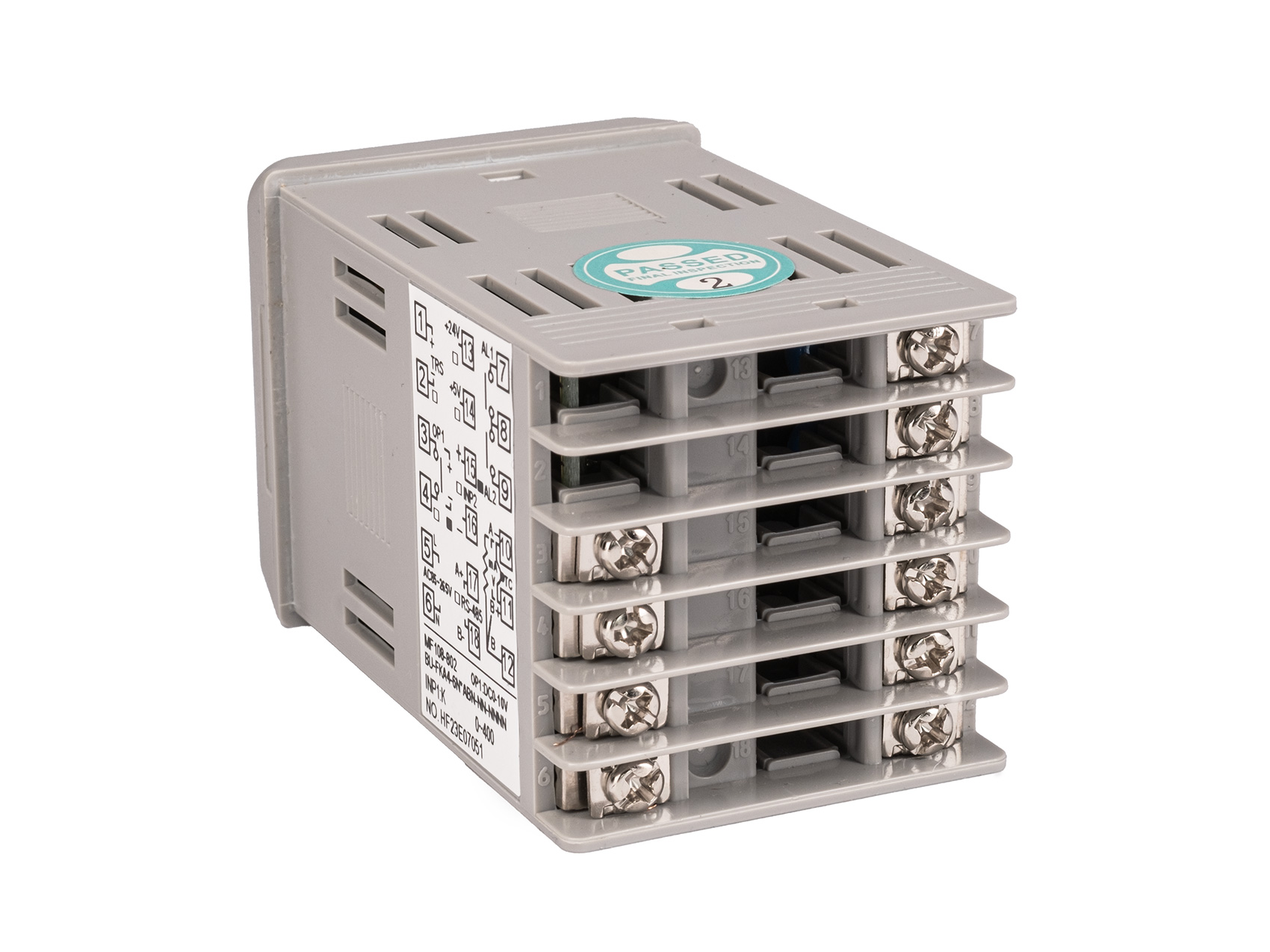

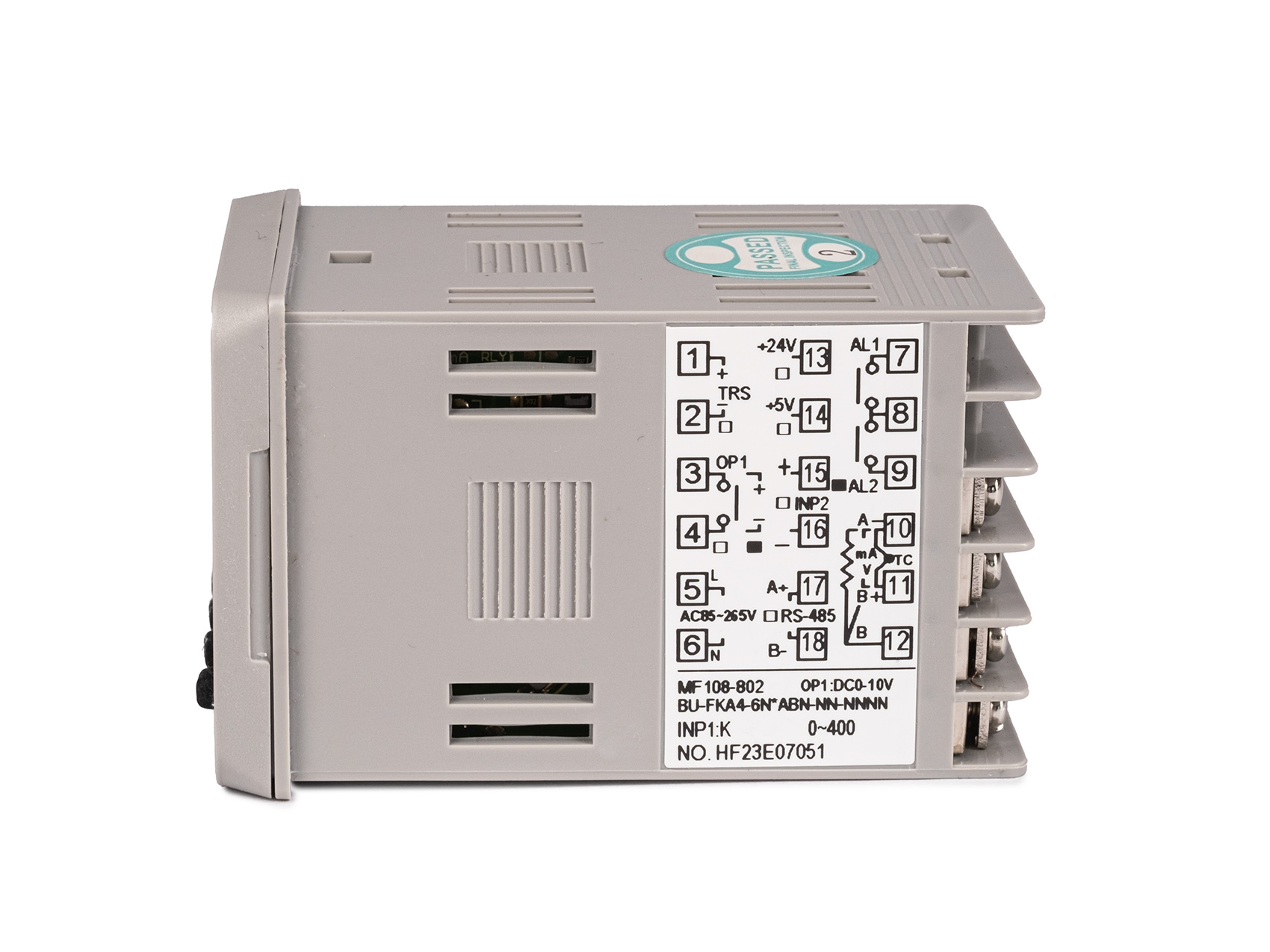

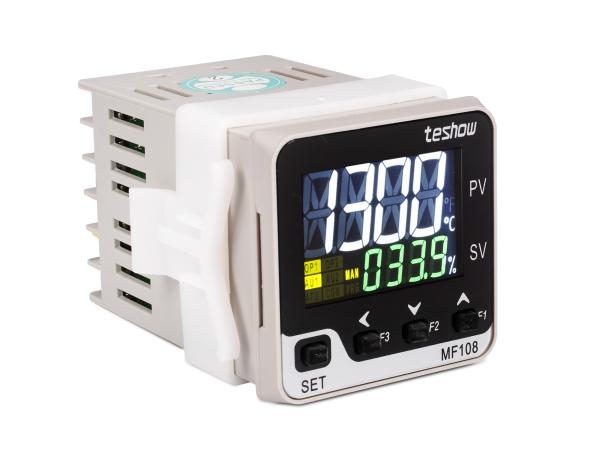

Model MF108-802 v kompaktním šedém šasi je určen pro instalaci do racku či přístrojového panelu. Proti jiným nabízeným modelům je tento vybaven velkým a jasným displejem, který je velmi dobře viditelný i z větší vzdálenosti. Pro připojení napájení (AC85-265V 50/60Hz) vstupních i výstupních prvků je na zadní straně regulátoru připravena klasická šroubovací svorkovnice. Regulátor dovoluje manuální nastavení všech prvků (P, I, D), lze však zvolit také automatické ladění pomocí funkce Autotuning. Tuto funkci využijí zejména méně zkušení uživatelé, kteří nemají zkušenosti s manuálním nastavováním PID regulátorů. Jako vstup lze zapojit vícero typů teplotních čidel, nebo lineární napěťové prvky pro měření tlaku, průtoku apod. Regulátor je navíc vybaven i dvěma alarmy Lo/Hi pro upozornění na naměřené pod/nad limitní hodnoty.

V naší nabídce naleznete tři PID regulátory MF108-802, které se odlišují pouze ovládáním výstupu.

Skladové číslo	Model	Výstup
104640	PID regulátor MF108-802-VN	pro SSR relé
104641	PID regulátor MF108-802-6N	0-10VDC
104642	PID regulátor MF108-802-MN	relé 5A/250VAC

Balení: PID regulátor, plastová aretační spona

Model	MF108-802 BU-FKA4-6N-ABN-NN-NNNN
Napájení	AC85-265V 50/60Hz
Výstup	Napěťový 0-10VDC

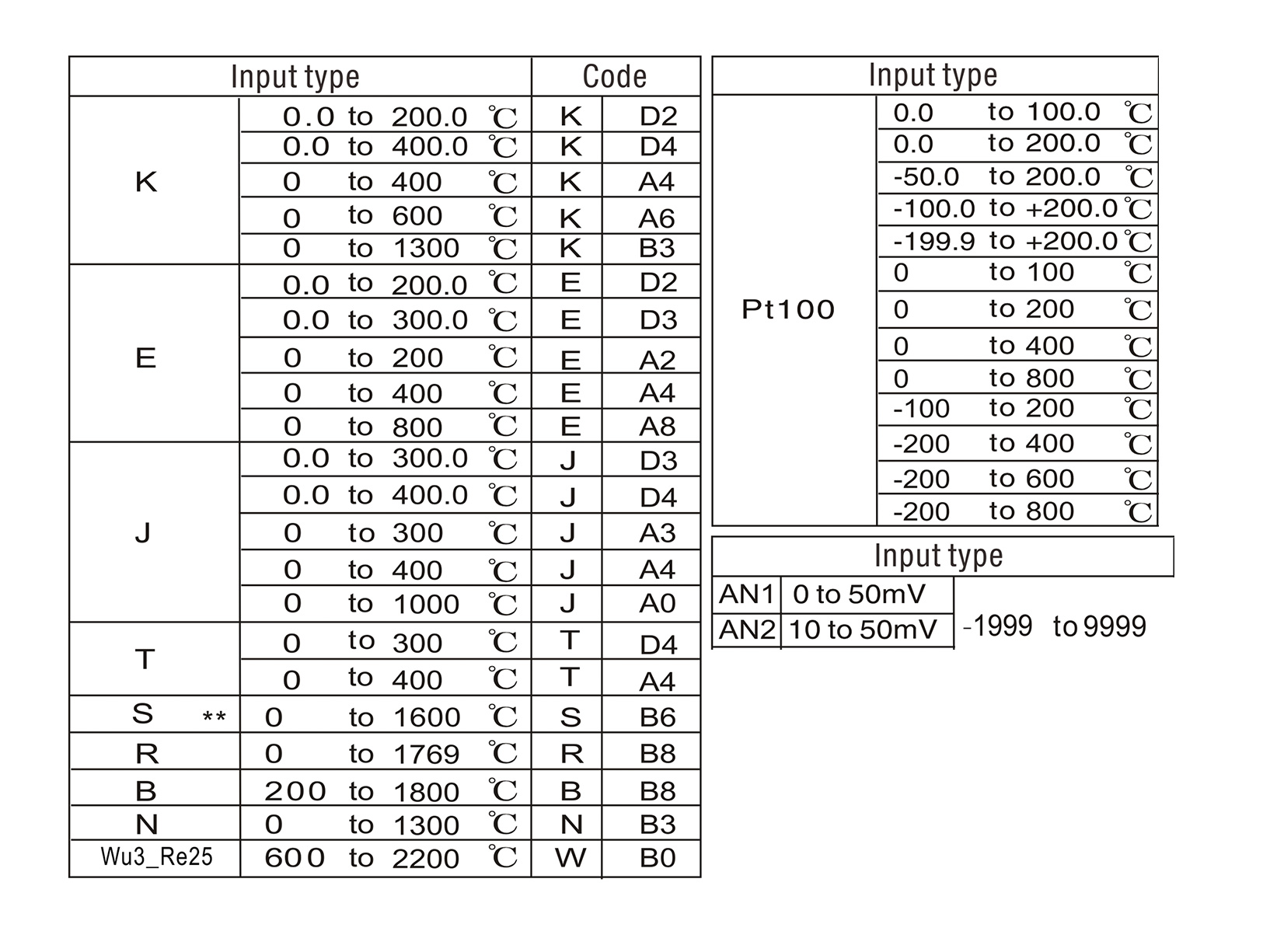

Vstup	K, E, J, N, Wu3_Re25, S, t, r, b, DC0-50mV, DC10-50mV
Displej	LCD
Displej PV	Bílý, znaky 13mm
Displej SV	Zelený, znaky 7mm
Jednotky	°C, °F
Alarm	Lo/Hi
Autotuning	ANO
Vstupy/Výstupy	Šroubovací svorkovnice
Materiál	ABS
Aretace v panelu	plastová spona (součást balení)
Instalační otvor	44,5x44,5mm
Celkové rozměry	48x48X86,4mm DxVxH
Hmotnost	120g

Váha balení [kg]:

0.148 kg

Více parametrů

Model	MF108-802 BU-FKA4-6N-ABN-NN-NNNN
Napájení	AC85-265V 50/60Hz
Výstup	Napěťový 0-10VDC
Vstup	K, E, J, N, Wu3_Re25, S, t, r, b, DC0-50mV, DC10-50mV
Displej	LCD
Displej PV	Bílý, znaky 13mm
Displej SV	Zelený, znaky 7mm
Jednotky	°C, °F
Alarm	Lo/Hi
Autotuning	ANO
Vstupy/Výstupy	Šroubovací svorkovnice
Materiál	ABS
Aretace v panelu	plastová spona (součást balení)
Instalační otvor	44,5x44,5mm
Celkové rozměry	48x48X86,4mm DxVxH
Hmotnost	120g

Váha balení [kg]:

0.148 kg
