Profesionální digitální laboratorní osciloskop Hantek DSO5102P s dvěma kanály pro měření až do 100MHz, rychlostí vzorkování 1GS/s, jasným LCD displejem a možností připojení k PC pomocí USB.

Osciloskop Hantek DSO5102P nabízí v této cenové relaci opravdu mnoho. Jeho hlavními přednostmi jsou jasný barevný 7" LCD displej s velkými pozorovacími úhly o rozlišení 800x480 pixelů (WVGA), možnost připojení a ovládání skrze PC (software je součástí dodávky), USB host na čelním panelu (možnost záznamu naměřených dat), 32 automatických měření, funkce autoset a především jednoduchost a intuitivnost ovládacích prvků osciloskopu.

Ovládací software v osciloskopu obsahuje všechny běžně používané funce a pyšní se i funkcemi, které v této cenové relaci nebývají zvykem. Jedná se např. o funkce jako autoset, single/dual windows, matematické funkce včetně FFT (fast fourier transformations), rozsáhlé možnosti spouštění (trigger) s podrobným nastavením (Edge, Pulse, Slope, Swap, Owertime, Video, AC Line a externím zdrojem), možnost ukládání a nahrávání signálu (do interní paměti nebo na USB disk), různé měřící kurzory a měřitelné hodnoty, jak v rámci horizontálního, tak vertikálního systému.

Displej je obklopen ovládacími funkčními tlačítky F0 - F7, kterými lze na displeji snadno přepínat různá nastavení a funkce (nápovědou jsou vždy dialogová okna v AJ s vysvětlením ovládání). Zobrazovat naměřené hodnoty lze buď jako tečky nebo jako vektory, přitomna je také funkce perzistence displeje, díky které vidíte historický průběh signálů v průběhu celého měření. Nechybí nastavení kontrastu nebo typu a viditelnost mřížky. Samozřejmostí je přepínání zobrazení mezi YT a XY.

Osciloskop disponuje také možnosti upgradu firmwaru, který výrobce uvolňuje zdarma nebo automatickou sebekalibrací. Uživatelské prostředí osciloskopu je opravdu propracované do posledního detailu. Kromě primárního ovládání zde naleznete i takové detaily jako jen změna barev uživatelského prostředí. Za zmínku zde stojí také obsáhla nápověda s rejštříkem v angličtině, kterou lze číst a listovat přímo na osciloskopu. Zde je zdokumentovaná téměř každá jeho funkce.

Rozměry osciloskopu jsou minimální, na pracovním stole mnoho místa nezabere - 320(š) x 150(v) x 125 (h). Osciloskop je vybaven také sklopnými nožičkami, díky kterým lze naklopit pro lepší ovladatelnost a také uchem ukrytým v plastovém šasi pro snadné přenášení. Osciloskop váží pouhé 2kg.

​Osciloskop je základem pro každou hobby dílnu i profesionální servisní středisko a nelze jej nahradit žádným jiným měřícím přístrojem či kombinací více přístrojů. dokáže přesně zobrazit v časové a amplitudové oblasti průběh připojených elektrických signálů, dokáže nahradit například přesné stejnosměrné i střídavé nf i vf milivoltmetry a voltmetry, měřiče špičkového i efektivního napětí, otáčkoměry, logické sondy a další. Ociloskop umí zaznamenávat a zobrazovat průběhy napětí a jeho změny v závislosti na změně funkce připojeného zařízení. Je to tedy velmi univerzální přístroj v široké oblasti zájmu o elektroniku a diagnostiku servis a vývoj. Díky přesnému měření se vyhnete neustálé výměně náhradních dílů bez zjištění příčiny závady, což zabírá čas, a hlavně prodražuje opravy. Osciloskopem je možné měřit prakticky veškerou elektroniku, v domácnosti i průmyslu při opravách a vývoji elektronických zařízení, skvělé jsou také pro odhalování závad a diagnostiku v automobilech, pro měření a porovnávání napěťových vstupů a kontrolu čidel, zapalování a pro kontrolu veškeré elektronky uvnitř vozu.

Osciloskop je vhodný do učeben škol a laboratoří pro elektrická měření, které bojují s finančním rozpočtem.

Ovládací software pro PC - ke stažení ZDE

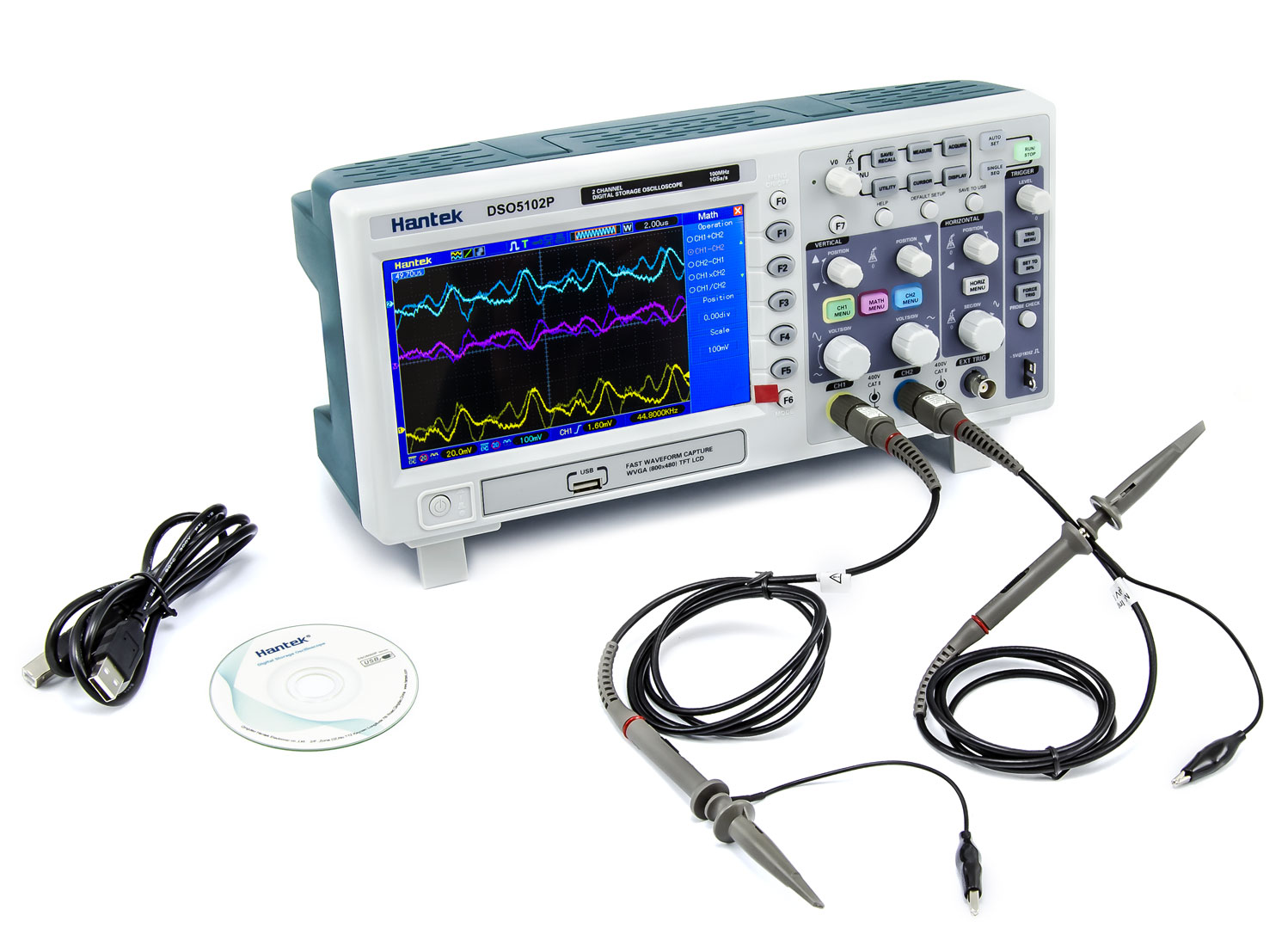

Součástí dodávky je osciloskop Hantek DSO5102P, 2x sonda Hantek PP-150, kalibrační nástroj pro sondy, barevné kroužky pro rozlišení sond, instalační CD, USB kabel.
