Hantek 1008C osmikanálový osciloskop / Autoskop Profisada Basis

Hantek DSO1008C je osmikanálový Autoskop (Osciloskop), navržený pro rychlé a spolehlivé měření a diagnostiku velkých i malých automobilů a motorek.

Osciloskop Hantek DSO10008C dokáže ihned změřit a zkontrolovat váš automobil pomocí paralelní diagnostiky.
Paralelní diagnostika doplňuje diagnostiku sériovou (OBD), která je omezena pouze na určitou skupinu poruch ve vozidle. Paralelní diagnostika se zaměřuje na měření pomocí osciloskopu a připojených sond k autu, osciloskop přesně měří všechny napěťové signály v automobilu, ty následně zobrazí na displeji vašeho PC či notebooku.

Autoskop DSO10008C nabízí až 8 nezávislých vstupů a speciální software, který je navržen přímo pro měření a diagnostiku v automobilů a motocyklů.
Software obsahuje i nástroje pro začínající či méně zkušené opraváře a elektrikáře, jednoduše si v nabídce vyberete z řady přednastavených měření.
Součástí přednastavených měření je i více jak 80 grafů všech měřitelných obvodů, sond a aktivních prvků dílů ve vozidle. Grafy představují vzorový průběh správné fungující části vozidla pro porovnání s vaším naměřeným grafem. Tímto způsobem jednoduše zkontrolujete a porovnáte všechny části vozidla, ihned zjistíte, které elektronické díly jsou v pořádku a které naopak nefungují správně.

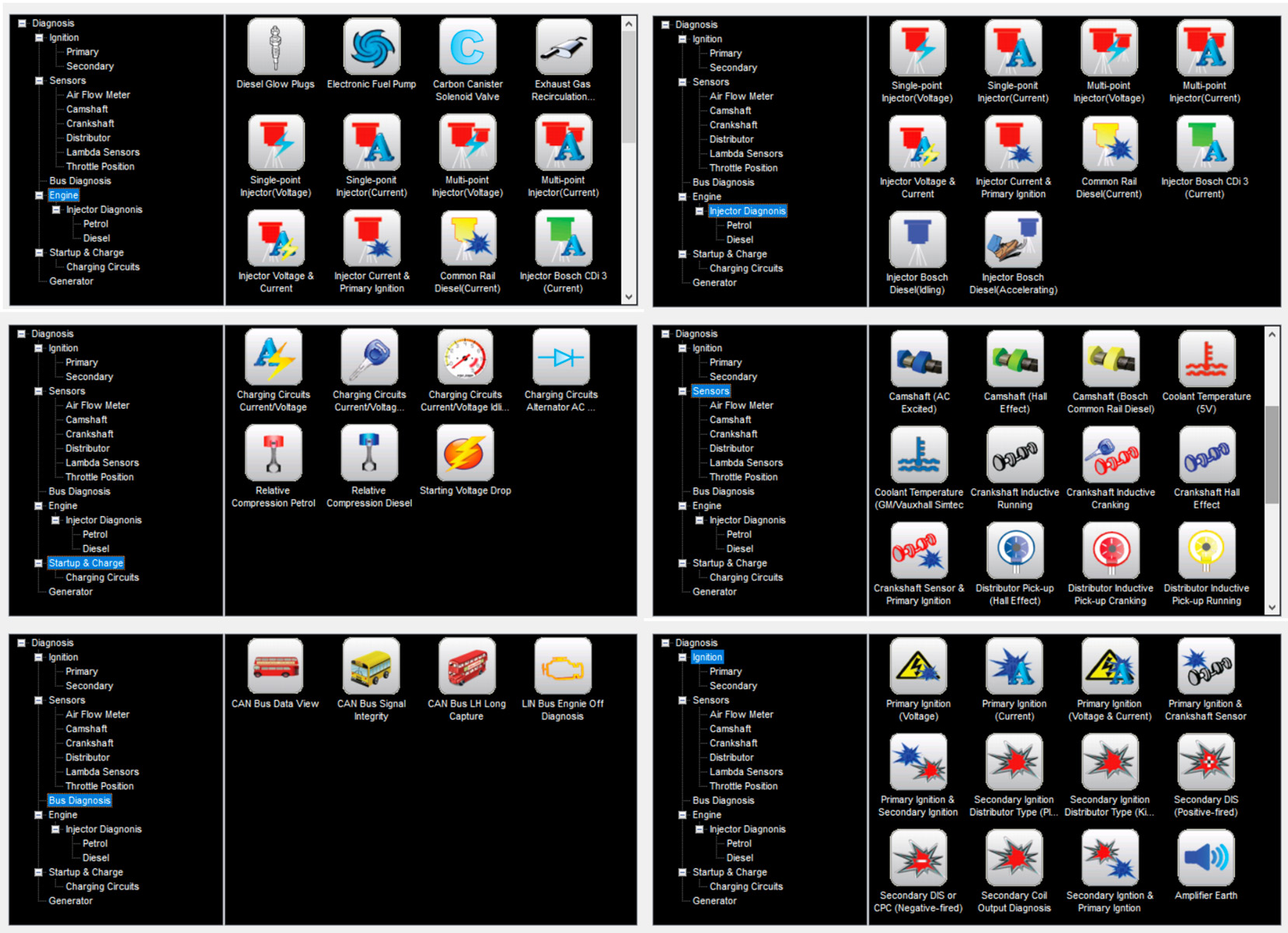

Software nabízí velké množství předdefinovaných testů a měření pro primární a sekundární obvod zapalování, sondy měření průtoku vzduchu, otáček váčkové a klikové hřídele, rozdělovače, Lambda senzorů, škrtící klapky, diagnostika sběrnice BUS, měření induktivních a Hallových senzorů, snímače tlaku sacího potrubí, relativní komprese na vznětových i zážehových motorech, Obvody nabíjení a měření Alternátoru 12V i 24V, testy sběrnice LIN při vypnutém zapalování a další.

Hantek DSO 1008C měří pouze veličiny průběhu napětí na jednotlivých sondách či měřících bodech proto je možné jej využít bez omezení na prakticky jakémkoliv typu automobilu či motorky.

Přístroj je navržený pro použití v autoservisceh a pro autoelektrikáře ale práci s ním zvládne i nadšenec / amatér do automobilů či motocyklů.

Profisada Basic 1008C Obsahuje 8ks měřících kabelů BNC/krokosvorka o délce 0,45m a 1x spceiální sondu pro měření vysokých napětí na zapalovacích cívkách.

Autoskop se dá využít i jako běžný 8 kanálový osciloskop, bez větších omezení. Osciloskop umí pracovat s maximální vzorkovací frekvencí 2400kHz v rozsahu 0-250kHz. Nechybí funkce jako automatická kalibrace a kontrola osciloskopu, režimy pouštění Auto, Single, Normal, Edge, matematické operace sčítání, odečítání, dělení, násobení a FFT, Vertikální zobrazení Max a Min napětí, napětí špička-špička, měření střední hodnoty a překmitu, amplituda a měření RMS. Horizontální systém nabízí zobrazení frekvence, dobu náběžné hrany, průběh střídy +-, a šířku pulzu.

V případě, že chcete Autoskop využít jako klasický stolní Osciloskop je zapotřebí zakoupit i měřící osciloskopickou sondu.

Ovládací software je v angličtině, je velmi jednoduchý na ovládání a nabízí široké možnosti ukládání průběhů měření a snímků obrazovky do souboru nebo přímého tisku. SW podporuje systémy Windows XP, 7,8 a 10 ve verzích 32 a 64bit.

Osciloskop je propojen s PC pomocí USB-A / USB-B kabelu, který najdete v balení, osciloskop nevyžaduje externí napájení.



Obsah balení:
1x Autoskop DSO 1008C USB
8x měřící šnůra BNC/Banánek
1x kapacitní sonda pro měření vysokého napětí (zapalování) 1000:1
1xUSB kabel
1xSW na CD, Manuál
1xSkořepinové pouzdro

Parametry:
Kanály: 8
Šířka pásma: 250kHz (-3dB)
Vzorkovací frekvence : 2400kHz
Časová základna: 1ns/div až 20000s/div, přenost: ±50ppm
Impendance: 1MΩ
Citlivost vstupu: 2mV/div to 10V/div
Rozsah napětí: 10mV～5V/div
Ochrana vstupu: 400V (DC+AC Peak)
Vertikální rozlišení: 12bitů
matematické funkce spolu s FFT
Interface: USB 2.0 (napájení + data)
Délka šnůr BNC/Banánek​:
Kompabilita: Windows XP, Vista, 7, 8, 8.1 a Windows 10.
Délka šnůr BNC/Banánek​: 0,45M
Rozměry osciloskopu: 185x150x27mm
Váha Osciloskopu: 0,35kg
