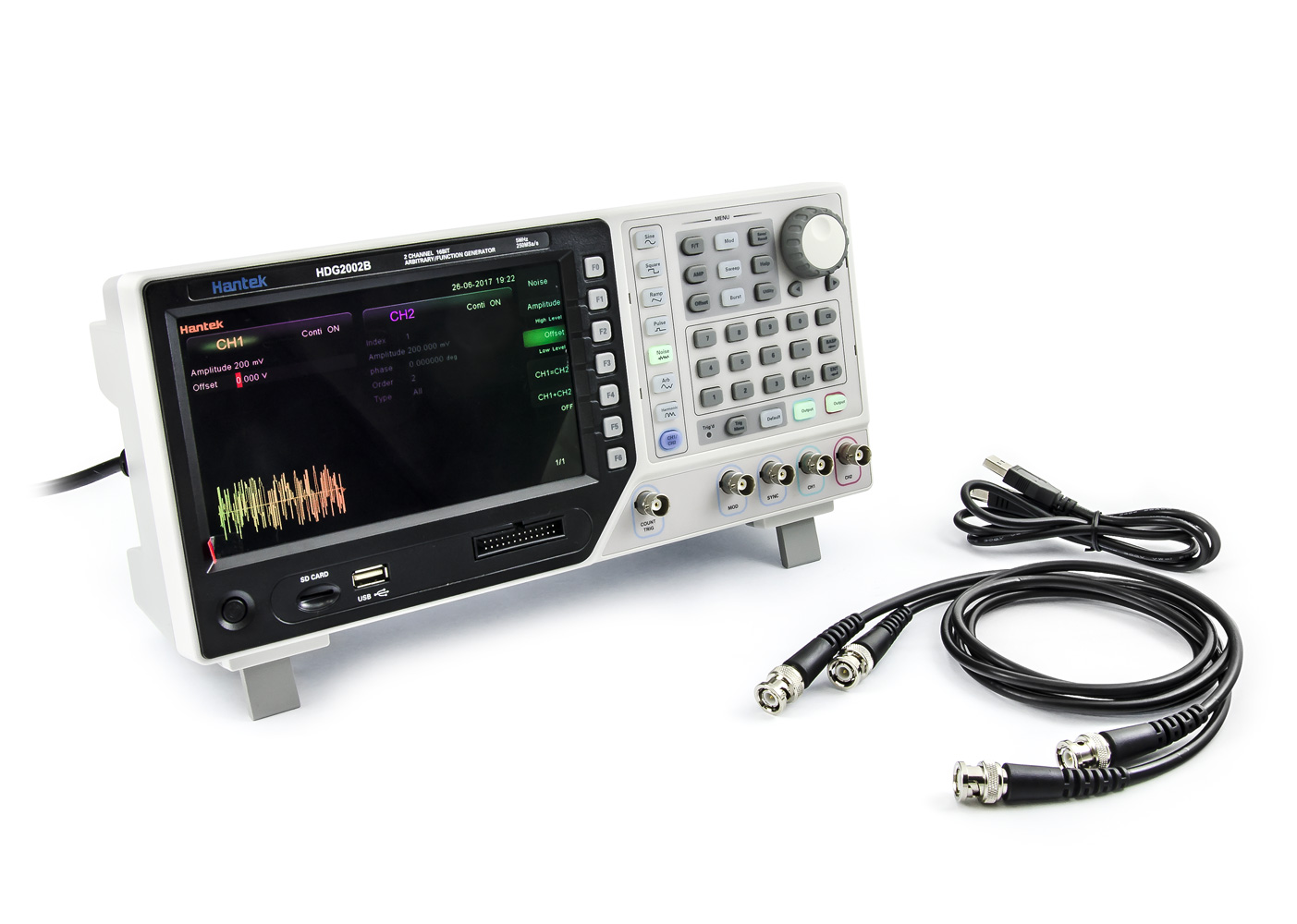

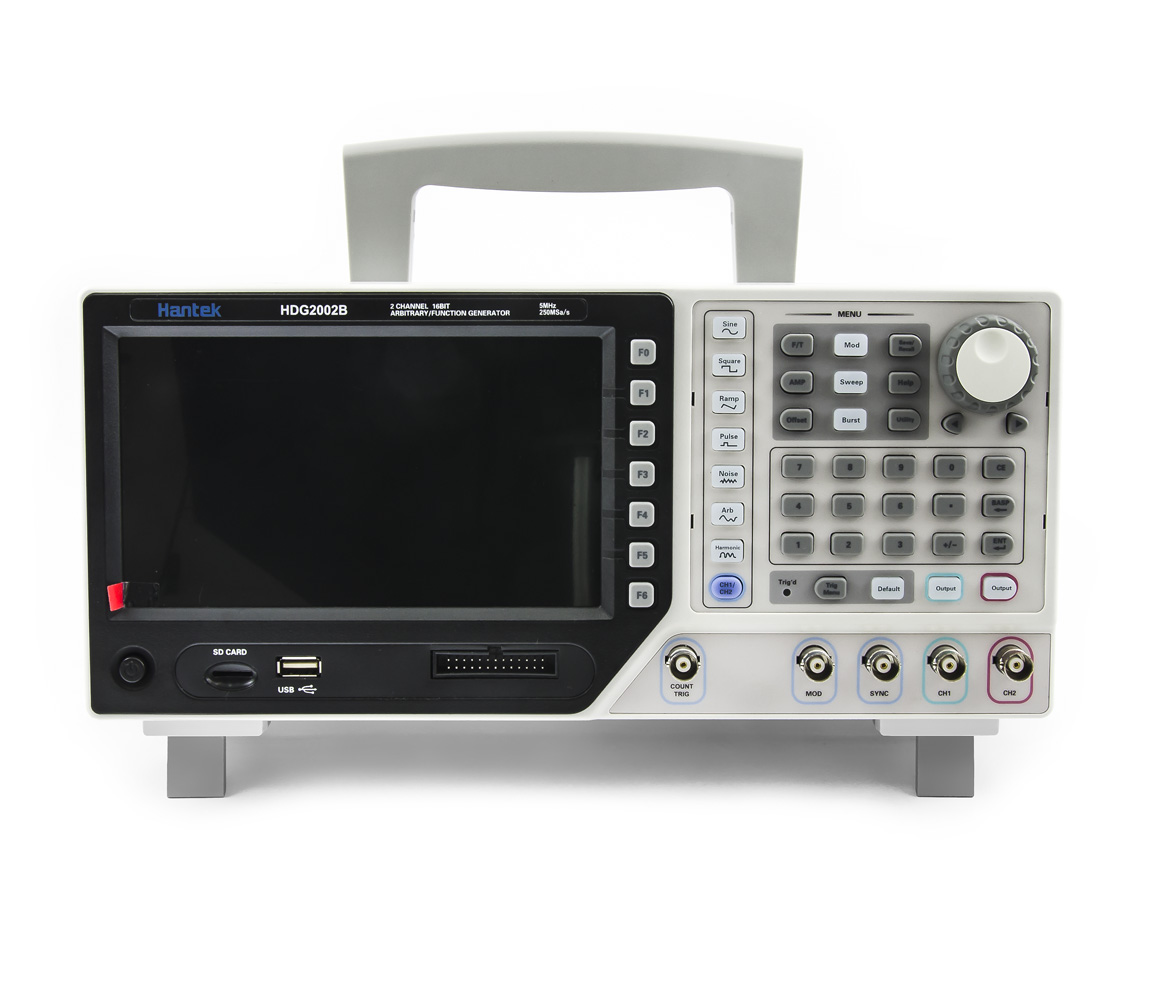

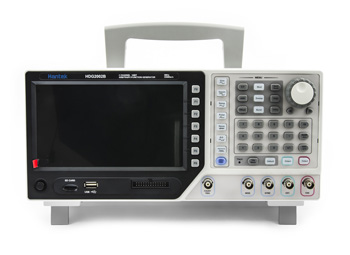

Detailní parametry
Model generátoru | HDG2102B | HDG2082B | HDG2062B | HDG2032B | HDG2022B | HDG2012B | HDG2002B |
Hlavní parametry | |||||||
Kanály | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Šířka paměti | 64M | 64M | 64M | 64M | 64M | 64M | 64M |
Frekvence | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
Samplování | 250MSa/s | ||||||
Rozlišení pro napětí | 16Bit | ||||||
Digitální výstup | 16 kanálový výstup | ||||||
Frekvenční charakteristika | |||||||
Tvary křivek | Sinus, obdélník, rampa, pulz, šum, sinc, exponenciální nástup, exponencíální pád, ECG, Gauss, Haver sinus, Lorentz, Dual-Tone, DC | ||||||
Sinus | 1uHz~Max. | ||||||
Obdélník | 1uHz~40MHz | 1uHz~35MHz | 1uHz~30MHz | 1uHz~5MHz | |||
Pulz | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~5MHz | |||
Trojúhelník/rampa | 1uHz~4MHz | 1uHz~3MHz | 1uHz~3MHz | 1uHz~30MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
White Noise | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
Arb. | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~20MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
Rozlišení | 1uHz | ||||||
Přesnost | ±2ppm, 18~28℃ | ||||||
Čistota spektra sinusových vln | |||||||
Harmonická distorze | Typical(0dBm)DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc | ||||||
Celková harmonická distorze | <0.1% (10Hz-20kHz, 0dBm) | ||||||
Spurious signal (non-hormonic) |
Typical(0dBm): ≤10MHz: <-65dBc; >10MHz <-65dBc+6dB/spectrum phase |

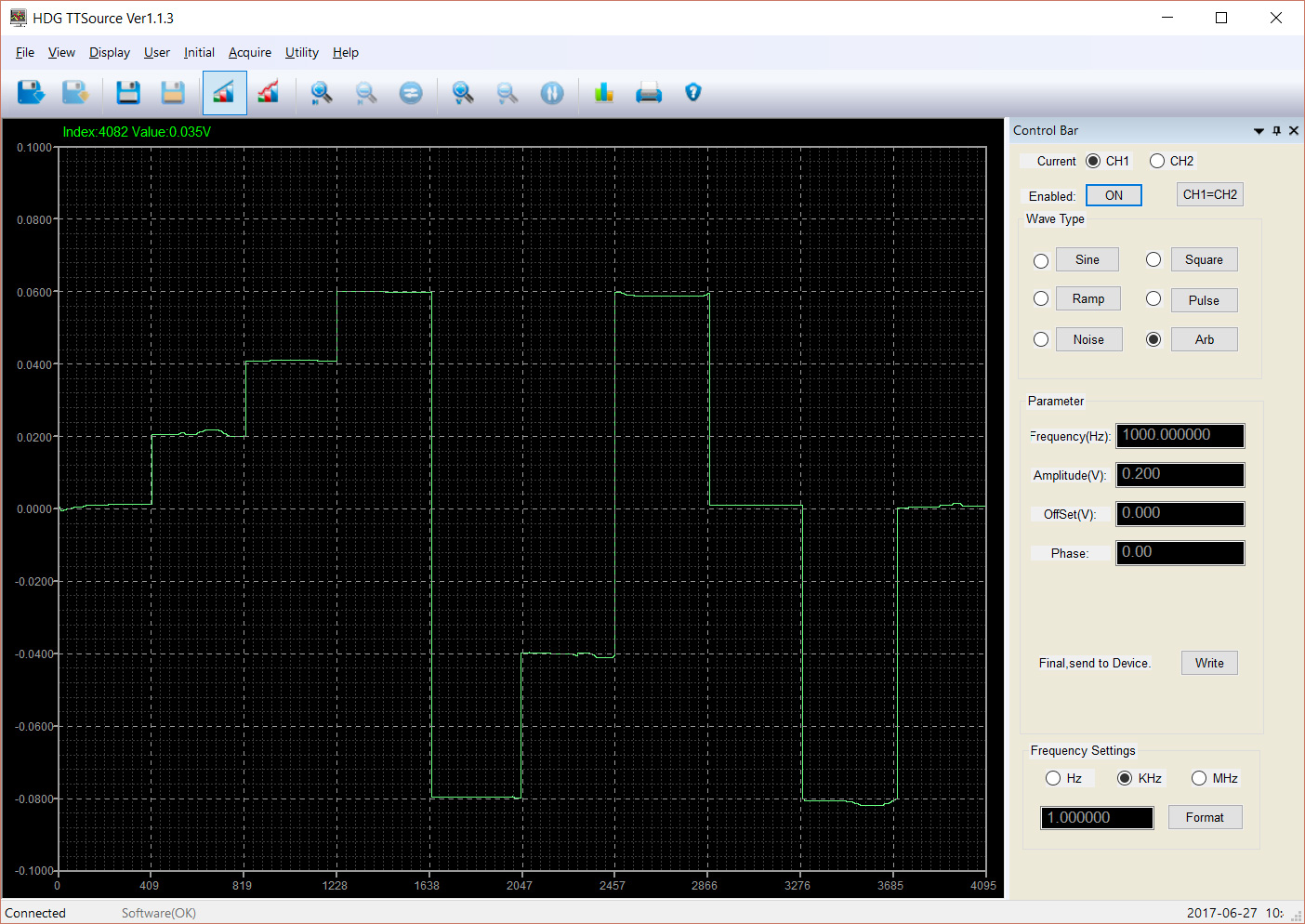

||||||
Fázový šum | Typical(0dBm,10kHz offset,) 10MHz: ≤-115dBc/Hz | ||||||
Obdélník | |||||||
Rise/Down time | <10ns | <11ns | <12ns | <14ns | <16ns | <18ns | <18ns |
Overshoot | <3%(100KHz, 1Vpp) | ||||||
Duty Cycle | ≤10MHz: 20.0%~80.0%; 10MHz~40MHz: 40.0%~60.0%; >40MHz: 50.0% |
8.0%~92.0% | |||||
Non-symmetry | 1% of period+5ns | ||||||
Jitter(rms) | Typical(1MHz,1Vpp, 50Ω)≤5MHz: 2ppm+500ps; > 5MHz: 500ps | ||||||
Rampa | |||||||
Linearita | ≤1%(1KHz, 1Vpp) | ||||||
Symetrie | 0%~100% | ||||||
Puls | |||||||
Perioda | 33.33ns~1Ms | 40ns~1Ms | 40ns~1Ms | 50ns~1Ms | 50ns~1Ms | 100ns~1Ms | 200ns~1Ms |
Pulz | ≥12ns | ≥14ns | ≥14ns | ≥16ns | ≥16ns | ≥18ns | ≥18ns |
Leading Edge Time | ≥8ns | ≥9ns | ≥10ns | ≥10ns | ≥11ns | ≥11ns | ≥12ns |
Overshoot | <3%(1VPP) | ||||||
Jitter(rms) | Typical(1MHz, 1Vpp, 50Ω) ≤5MHz 2ppm+500ps > 5MHz 500ps |
||||||
Arbitrární | |||||||
Rise/Fall čas | Typical(1Vpp):<6ns | ||||||
Jitter | Typical(1MHz, 1Vpp, 50Ω) ≤5MHz 2ppm+500ps; > 5MHz 500ps |
||||||
Amplitudová charakteristika | |||||||
Amplitudový rozsah | ≤20MHz:1mVpp - 20Vpp; ≤60MHz:1mVpp -15Vpp; ≤80MHz:1mVpp -10Vpp; ≤90MHz:1mVpp - 5Vpp; ≤100MHz:1mVpp - 2Vpp |
||||||
Přesnost | Typical(1kHz Sine, 0V deviation, >10mVpp, Auto); ±1% of setting ±2mVpp | ||||||
Amplitude Flatness | ≤10MHz:±0.1dB ≤60MHz:±0.2dB ≤100MHz:±0.4dB | ||||||
Rozlišení | 1mv or 4 digits | ||||||
Impedance | 50Ω | ||||||
Offsetová charakteristika | |||||||
Rozsah | |Voffset| < Vmax – Vpp/2 | ||||||
Přesnost | ±(1% of setting + 5mV + 0.5% of amplitude) | ||||||
Modulační charakteristika | |||||||
Typ modulace | AM, FM,PM,2ASK,2FSK,2PSK,PWM | ||||||
AM | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Sinus, odbélník, rampa, šum, arbitrární | ||||||
Frekvence | 1Hz~500KHz | ||||||
Hloubka | 0%~120% | ||||||
FM | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Sinus, odbélník, rampa, šum, arbitrární | ||||||
Frekvence | 1Hz~500KHz | ||||||
Frekvenční odchylka | 0~360 | ||||||
PM | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Sinus, odbélník, rampa, šum, arbitrární | ||||||
Frekvence | 1Hz~500KHz | ||||||
Frekvenční odchylka | 0%~120% | ||||||
2ASK | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Square of 50% duty cycle | ||||||
Code Rate | 1Hz~500KHz | ||||||
2FSK | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Square of 50% duty cycle | ||||||
Code Rate | 1Hz~500KHz | ||||||
2PSK | |||||||
Nosné křivky | Sinus, odbélník, rampa, arbitrární (kromě DC) | ||||||
Zdroj | interní/externí | ||||||
Modulace vln | Square of 50% duty cycle | ||||||
Code Rate | 1Hz~500KHz | ||||||
PWM | |||||||
Nosné křivky | Sine, Square, Ramp, Arb. (except DC) | ||||||
Zdroj | Interní/externí | ||||||
Modulace vln | Sine, Square, Ramp, Noise, Arb. | ||||||
Code Rate | 1Hz~500KHz | ||||||
Width Deviation | 0% to 100% of Pulse Width | ||||||
Burst Charakteristika | |||||||
Burst počet | 1~2000000000 | ||||||
Gated Source | Externí spoušť | ||||||
Zdroj spouště | Interní, externí , manuální | ||||||
Sweep Charakteristika | |||||||
Typ | lineární | ||||||
TypeDirection | Up | ||||||
Sweep čas | 280 000s | ||||||
Hold/Return čas | 280 000s | ||||||
Zdroj spouště | Interní, externí , manuální | ||||||
Mark | Falling Edge of Sync signal | ||||||

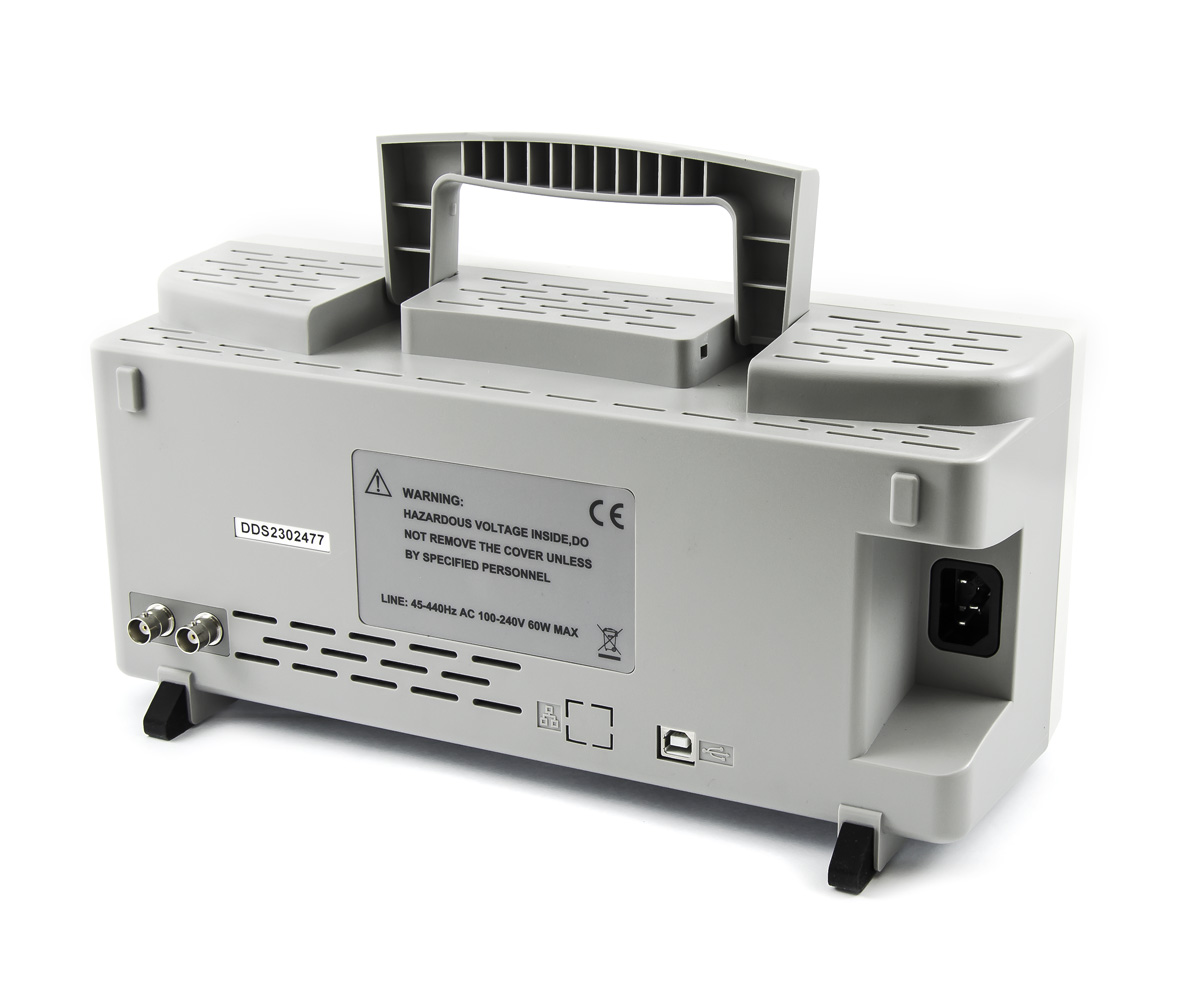

Hlavní specifikace | |||||||
Interface | USB host, USB Device | ||||||
Displej | 7’’ 64K barevný TFT Displej, 800*480 | ||||||
Napájení | 100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ | ||||||
Příkon | <60W | ||||||
Výstupní proud | 0.15A | ||||||

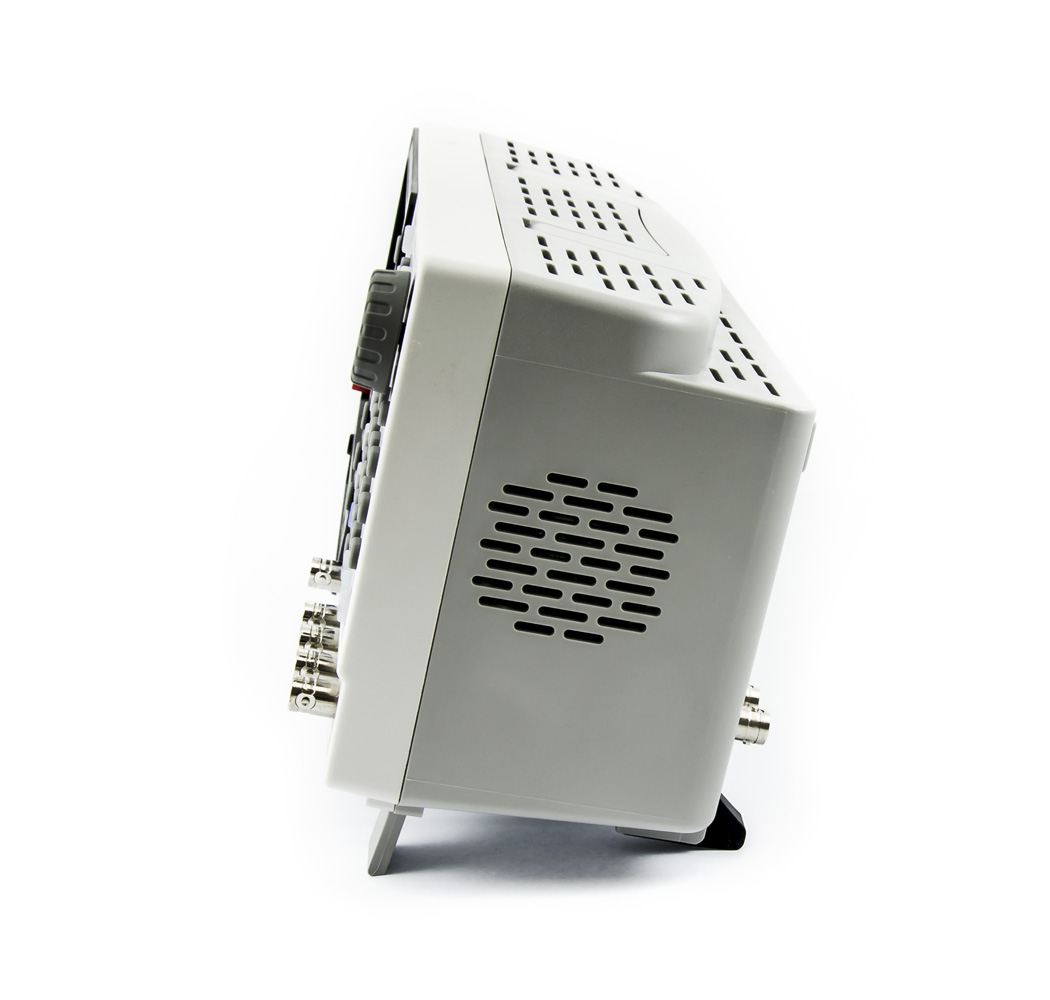

Rozměry | 305mm x 100mm x 130mm(Š x H x V) | ||||||
Váha | 3kg |
Váha balení [kg]: | 2.875 kg |
