3-fázový panelový VA-metr 60A 1-500V

Třífázový panelový VA metr 1-60A/1-500V AC  pro měření proudu, napětí a kontrolu zapojení fází v třífázových zařízeních, strojích či rozvodech střídavého napětí.

Panelový VA metr pro měření třífázového střídavého rozvodu pokračování textu

Kód produktu:

104254

Varianty:

skladem (více než 25 ks)03.04.2024 může být u Vás
3-fázový panelový VA-metr 60A 1-500V 104254 https://www.hotair.cz/images/produkty/2/4481/3-fazovy-panelovy-va-metr-60a-1-500v_1609845782.jpg
Cena: 1210.00
Dostupnost: skladem více než 25 ks
Cena s DPH Cena bez DPH
1 210 Kč 1 000 Kč
ks
Třífázový panelový VA metr 1-60A/1-500V AC  pro měření proudu, napětí a kontrolu zapojení fází v třífázových zařízeních, strojích či rozvodech střídavého napětí.

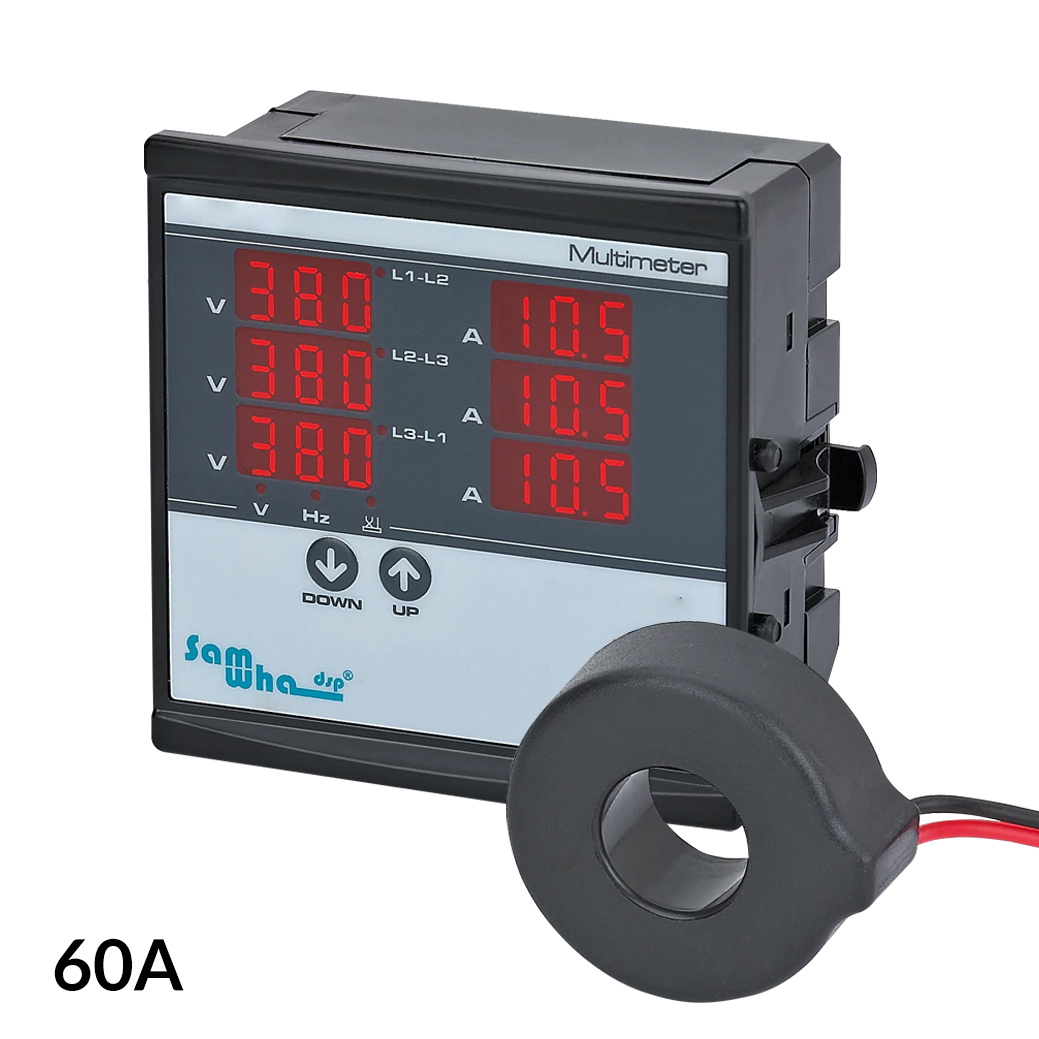

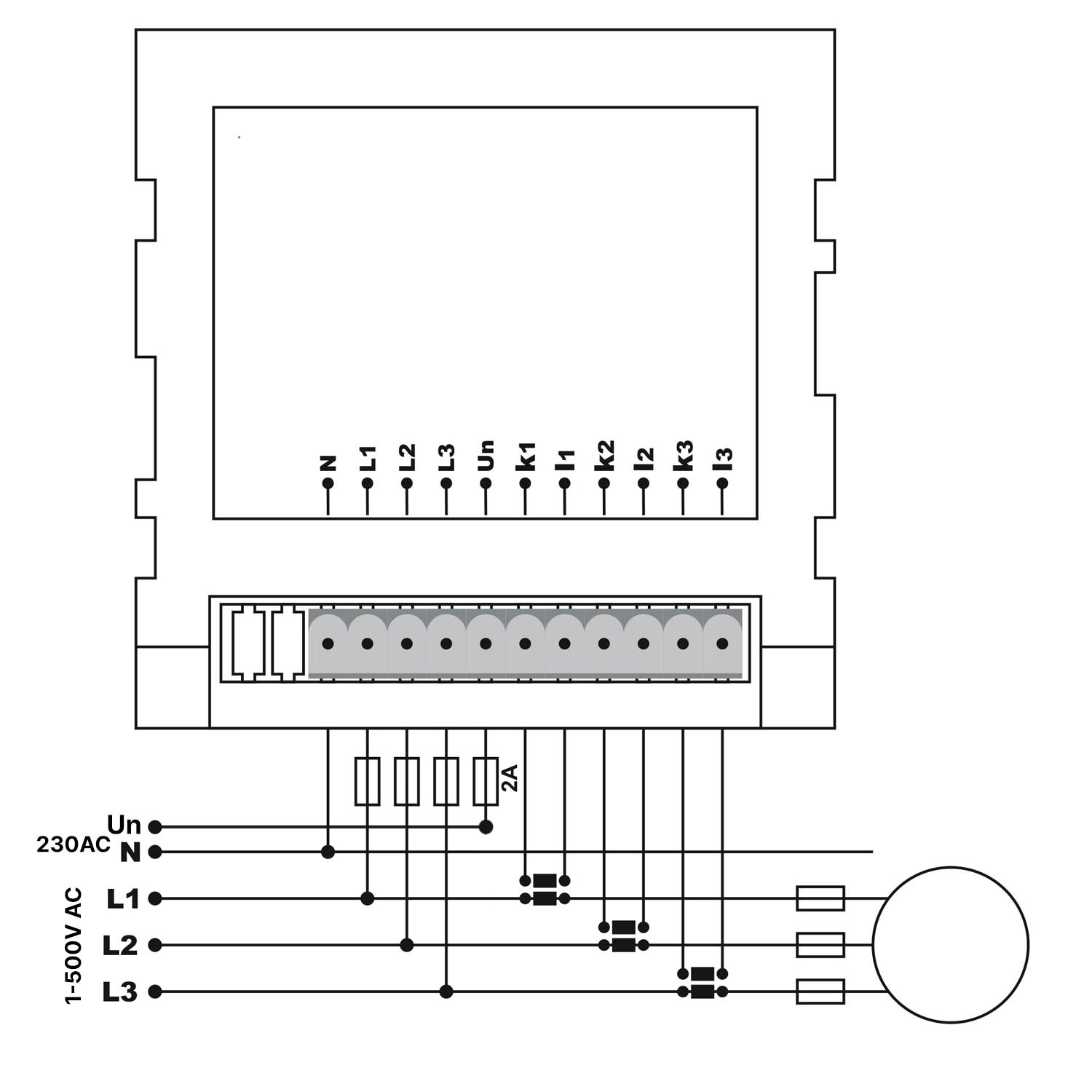

Panelový VA metr pro měření třífázového střídavého rozvodu 1-500V AC s měřením proudu v rozsahu 1-60A na každé jedné fázi. Multimetr je určen pro zabudování do panelu či zařízení, je vybaven svorkovnicí pro připojení proudových cívek, které měří jednotlivé fáze (v balení 3 cívky) cívky jsou uzavřené a je nutné jimi vodič protáhnout, vnitřní průměr cívky je 12mm. Panel má dvě řady červených LED displejů, první řada zobrazuje napětí / frekvenci či správné zapojení sledu fází (funkce lze přepínat tlačítky) druhá řada slouží ke zobrazení odebíraného proudu.

Multimetr je určený pro vestavbu do panelu. Otvor pro vestavbu je 91x91x45mm (VxŠxH) Zařízení je zapotřebí napájet AC napětím 140-270V. K proudové cívce je připojena dvoulinka o délce cca. 60cm, kterou lze v případě potřeby nastavit delším vodičem.

Obsah balení: třífázový ampérmetr, 3ks měřících cívek.

Parametry
Napájecí napětí 140-270V/AC
Příkon 6VA
Rozsah měření proudu 1-60A
Rozlišení 1A
Přesnost  ±%1
Rozsah napětí   1 - 500V AC
Displej LED červený
Vnitřní rozměr měřící cívky 12mm
Vnější rozměr měřící cívky 28mm
Připojení vodičů svorkovnice
Rozměry pro vestavbu 91x91x45mm (VxŠxH)
Rozměry 97x97x52mm (VxŠxH)
Hmotnost 325g
Váha balení [kg]:0.5 kg
Více parametrů
Napájecí napětí 140-270V/AC
Příkon 6VA
Rozsah měření proudu 1-60A
Rozlišení 1A
Přesnost  ±%1
Rozsah napětí   1 - 500V AC
Displej LED červený
Vnitřní rozměr měřící cívky 12mm
Vnější rozměr měřící cívky 28mm
Připojení vodičů svorkovnice
Rozměry pro vestavbu 91x91x45mm (VxŠxH)
Rozměry 97x97x52mm (VxŠxH)
Hmotnost 325g
Váha balení [kg]:0.5 kg
