Počítačem řízená USB zátěž s rozsahem napětí 0.05-13.5V, proudu 0.05-4A a maximální výkonovou ztrátou 25W s ovládacím softwarem, který vykresluje křivky průběhů napětí a proudu v reálném čase.
Tato elektronická USB zátěž se připojuje k počítači pomocí micro USB portu, který slouží výhradně ke komunikaci s PC, nikoliv jako zdroj napájení. Pro připojení napájení slouží klasické USB (A). Napájet lze od 0.05 - 13.5V DC, s proudem až do 4A. Ze zátěže pak lze pokračovat připojením dalšího USB zařízení, které se řadí až za samotnou zátěž (výsledný odběr je součtem nastavené zátěže a připojeného zařízení).
Zátěž může pracovat ve dvou režimech:
Režim zátěže - v ovládacím softwaru jednoduše zvolíte proudový odběr zátěže - zátěž pracuje v režimu constant current. Odebíraný proud je zobrazen jak číselně, tak graficky - v grafu. V grafu vidíte také napětí a můžete pozorovat jeho celkový úbytek. Nechybí ani
zobrazení celkového příkonu zátěže ve wattech a spolu s ním i čas měření.
Režim měřáku - který vám ukáže okamžitý odběr proudu a napětí připojeného USB zařízení
Řídící software umožnuje export hodnot v podobě obrázku - bitmapy, či jako tabulku ve formátu *.csv. K dispozici je i test rychlonabíječek QC2 a QC3 (quick charge).

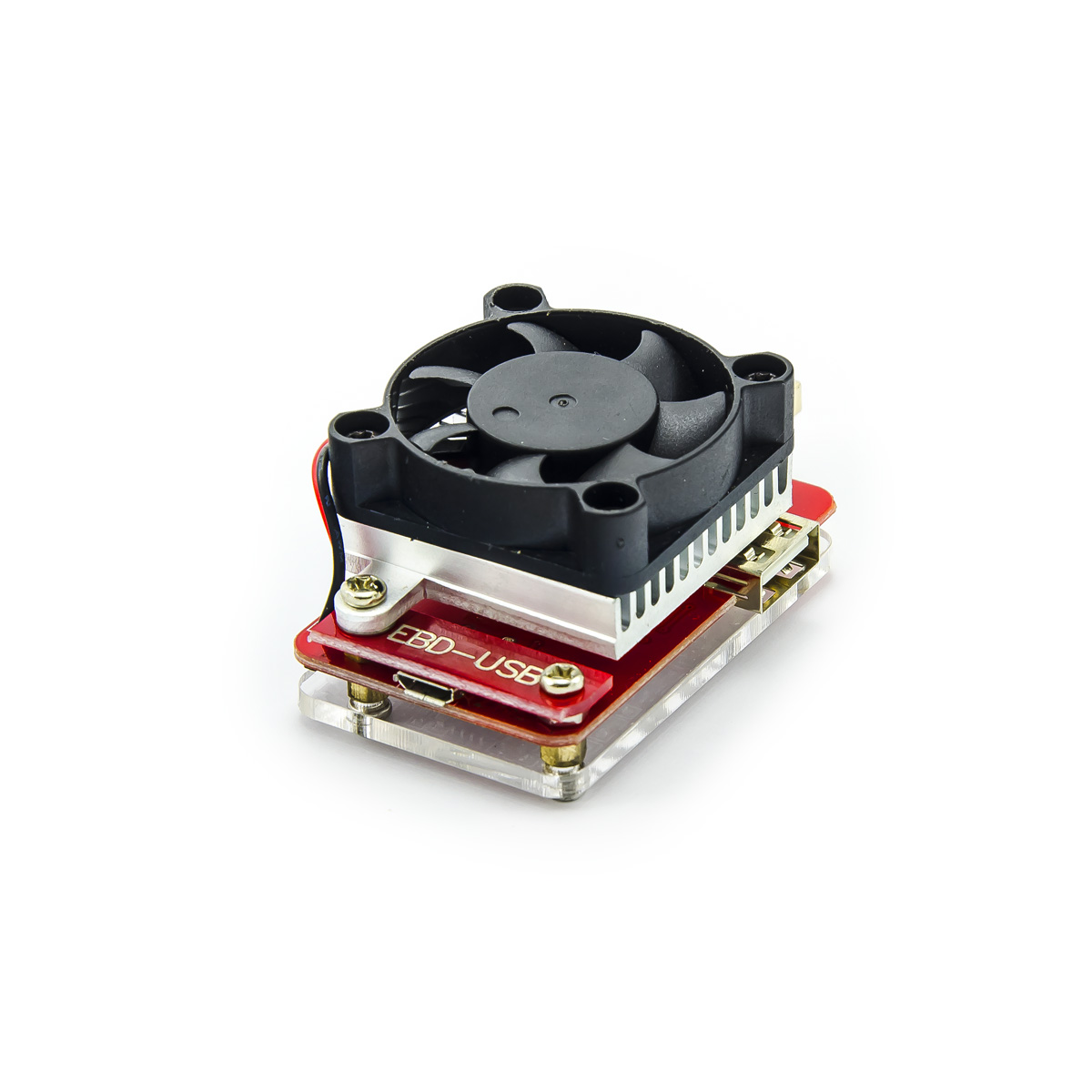

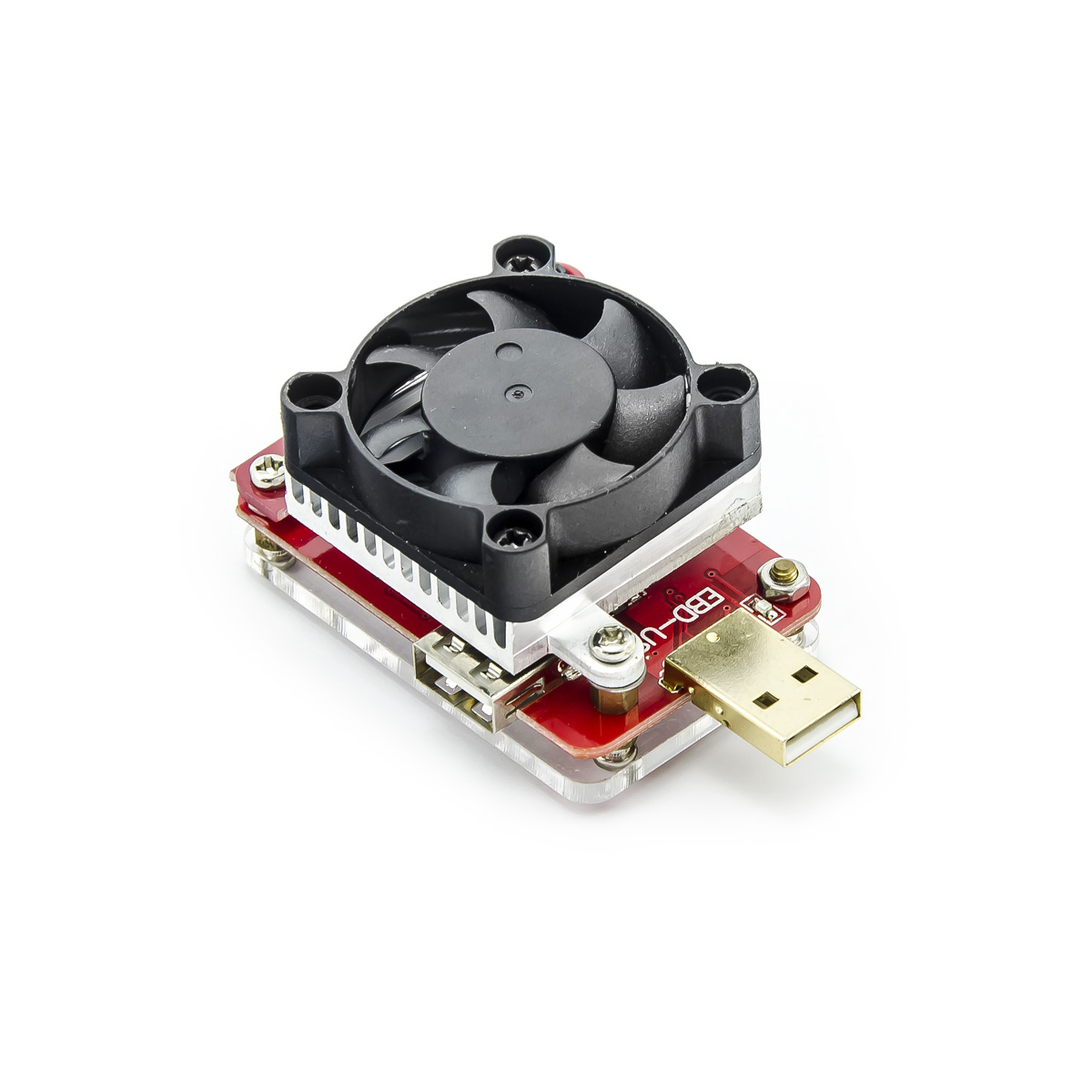

Zátěž disponuje aktivním 40mm chladičem, který automaticky spouští dle potřeby. Samotné PCB je malých rozměrů - 40x60x33mm. Spodní část je kryta průhledným plexisklem, které zabraňuje dotyku a případnému zkratu.
USB zátěž lze využít na mnoho způsobů, je ideálním pomocníkem pro měření kapacity baterií - powebank a to včetně vykreslení její vybíjecí charakteristiky v závislosti na čase, k měření tvrdosti USB zdrojů - nabíječek, k přesnému měření odběru USB zařízení, k měření kvality napájecích kabelů a další.
Ukázka softwaru:
Parametry
Napěťový rozsah |
0.05 - 13.5V |
Proudový rozsah |
0.03 - 4A |
Výkonová ztráta |
až 25W |
Připojení k PC |
micro USB (součástí) |
Rozměry |
40x76x33mm |
