USB měřák pro testování USB a nabíječek QC2.0, QC3.0, apple2.4a/2.2a/1.1a/0.5a, Android DCP

USB měřák pro testování USB portů a USB nabíječek, včetně nabíječek se standardy QC2.0, QC3.0, apple2.4a/2.2a/1.1a/0.5a, Android DCP, Samsung quick charger protokol, s přehledným LCD displejem k měření napětí, proudu a pokračování textu

Kód produktu:

102159

Varianty:

skladem (6-25 ks)Pozítří 30.11.2022 může být u Vás
USB měřák pro testování USB a nabíječek QC2.0, QC3.0, apple2.4a/2.2a/1.1a/0.5a, Android DCP 102159 https://www.hotair.cz/images/produkty/1/2221/usb-merak-pro-testovani-usb-a-nabijecek-qc2-0-qc3-0-apple2-4a-2-2a-1-1a-0-5a-android-dcp_1633413377.jpg
Cena: 701.80
Dostupnost: skladem 6-25 ks
Cena s DPH Cena bez DPH
701,80 Kč 580 Kč
ks
USB měřák pro testování USB portů a USB nabíječek, včetně nabíječek se standardy QC2.0, QC3.0, apple2.4a/2.2a/1.1a/0.5a, Android DCP, Samsung quick charger protokol, s přehledným LCD displejem k měření napětí, proudu a aktuálního příkonu. USB tester disponuje také pokročilými funkcemi počítající celkovou spotřebu ve Wh a kapacitu baterií v mAh. Díky tomuto multimetru můžete změřit aktuální odběr připojených USB periferií, mobilních zařízení a příslušenství.

USB tester se do obvodu zapojuje sériově, jako tzv. mezikus mezi zdrojovým USB portem a danou USB periferií. Lze použít i jako koncový kus pro měření napětí v USB.

Díky USB multimetru můžete otestovat také kvalitu nabíjecích kabelů k telefonům a tabletům, což je velká výhoda. Originální kabely výrobců se vyznačují malými úbytky napětí a jsou tedy schopny distribuovat dostatečný proud pro nabíjení mobilních zařízení. Neoriginální kabely však bývají obvykle vyrobeny z nekvalitních vodičů, které mají velký odpor a díky tomu dochází k velkým úbytkům napětí a tedy především proudu. Díky použití tohoto USB testeru jako mezičlánku mezi nabíječkou a kabelem s mobilním zařízením změříte velikost procházejícího proudu a deklarujete, jestli je kabel kvalitní, či nikoliv.

Tento multifunkční USB tester je ideálním pomocníkem ve spojení s USB záteží 35W, kterou lze přikoupit zvlášť. Pomocí zátěže pak lze testovat například celkovou kapacitu baterií a powerbank.

Parametry:
Měření napětí: 3,7 - 30V (rozlišení x.xx)
Měření proudu: 0 - 4.0A (rozlišení x.xx)
Měření kapacity baterií: 0 - 99999mAh
Měření Wh: 0 - 999Wh
Měření výkonu: 0 - 120W
Maximální doba výpočtu Ah a Wh: 999h
Rychlost měření 1s
Odchylka měření: 1%
Napájení: z měřeného zařízení

Kompatibilní s USB 1.1  USB 2.0 a USB 3.0 (3.1)
Parametry
TypUSB tester
Váha balení [kg]:0.016 kg
Více parametrů
TypUSB tester
Váha balení [kg]:0.016 kg
Stejnosměrná elektronická USB zátěž a vybíječ baterií s maximální výkonovou ztrátou až do 35W, pracující v rozsahu 3-21V a 0-3,2A. Elektronické zátěže (Electronic Load) představují umělou regulovanou odporovou zátěž, jejíž parametry jsou digitálně řízeny a stabilizovány. Nahrazují dříve používané mechanické proměnné odpory, jako jsou reostaty, posuvné odpory či odporové dekády. Vstupním konektorem do zátěže je USB, který má unikátní zaměnitelný design (konektor lze připojit z obou stran). Mezi zátěž a zdroj se připojuje USB měřící zařízení, ideálně multifunkční USB tester s OLED displejem, kterým měříme vstupní veličiny a chování zátěže. Zátěž umožňuje připojení i dalšího USB zařízení za výkonový prvek, kde lze měřit výstup za zátěží nebo zátěž dále rozšířit o další připojené zařízení. K ovládání zátěže slouží dva kvalitní kovové potenciometry, kterými se řídí proudový odběr (hrubé a jemné lazení). Zátěž pracuje v režimu CC (constant current). K USB zátěži lze připojit mimo USB i jiný zdroj, například baterie nebo powerbanky. K tomu slouží šroubovací svorkovnice na PCB, ke které lze připojit například kabely s krokosvorkami. Skrze tyto svorky lze připojit baterii k zátěži a měřit její chování při zatížení. Proměřit lze celkovou tvrdost zdroje i kapacitu baterie (při použití s multifunkčním USB testerem s OLED displejem, který měří také čas, po který powerbanka dokázala zátěž napájet). Jednoduše připojíte měřenou baterii a necháte běžet test vybíjení. USB tester vám na základě času spočítá i kapacitu baterie. Tester není součástí dodávky, je možno jej zakoupit zvlášť, nebo společně s 35W zátěží v setu. Tato zátěž je podobně jako Raspberry Pi či Arduino bez šasi, jen jako osazené PCB malých rozměrů - 50x35x100mm (včetně komponent). Hlavní dominantou je kvalitní hliníkový chladič, osazený 40mm aktivním ventilátorem, který se stará o chlazení tranzistoru. Ventilátor není v provozu neustále, v případě navýšení teploty automaticky sepne.  Díky přítomnosti vstupní svorkovnice můžete zátěž použít i pro testování různých obvodů, splňující parametry zátěže, bez nutnosti zakoupení drahých elektronických zátěží, protože pro většinu menších aplikací může být tato zátěž dostatečná. Parametry Výkonová ztráta: nastavitelná, až 35W Vstupní napětí: 3 - 21V Vstupní proud: 0 - 3.2A Pracovní teplota: 0 - 65°C
701,80 Kč / ks 580 Kč bez DPH
skladem6-25 ks Pozítří 30.11.2022 může být u Vás
Kód:
100708
Počítačem řízená USB zátěž s rozsahem napětí 0.05-13.5V, proudu 0.05-4A a maximální výkonovou ztrátou 25W s ovládacím softwarem, který vykresluje křivky průběhů napětí a proudu v reálném čase.   Tato elektronická USB zátěž se připojuje k počítači pomocí micro USB portu, který slouží výhradně ke komunikaci s PC, nikoliv jako zdroj napájení. Pro připojení napájení slouží klasické USB (A). Napájet lze od 0.05 - 13.5V DC, s proudem až do 4A. Ze zátěže pak lze pokračovat připojením dalšího USB zařízení, které se řadí až za samotnou zátěž (výsledný odběr je součtem nastavené zátěže a připojeného zařízení). Zátěž může pracovat ve dvou režimech: Režim zátěže - v ovládacím softwaru jednoduše zvolíte proudový odběr zátěže - zátěž pracuje v režimu constant current. Odebíraný proud je zobrazen jak číselně, tak graficky - v grafu. V grafu vidíte také napětí a můžete pozorovat jeho celkový úbytek. Nechybí ani zobrazení celkového příkonu zátěže ve wattech a spolu s ním i čas měření. Režim měřáku - který vám ukáže okamžitý odběr proudu a napětí připojeného USB zařízení Řídící software umožnuje export hodnot v podobě obrázku - bitmapy, či jako tabulku ve formátu *.csv. K dispozici je i test rychlonabíječek QC2 a QC3 (quick charge). Zátěž disponuje aktivním 40mm chladičem, který automaticky spouští dle potřeby. Samotné PCB je malých rozměrů - 40x60x33mm. Spodní část je kryta průhledným plexisklem, které zabraňuje dotyku a případnému zkratu. USB zátěž lze využít na mnoho způsobů, je ideálním pomocníkem pro měření kapacity baterií - powebank a to včetně vykreslení její vybíjecí charakteristiky v závislosti na čase, k měření tvrdosti USB zdrojů - nabíječek, k přesnému měření odběru USB zařízení, k měření kvality napájecích kabelů a další.  Ukázka softwaru: Parametry: Napěťový rozsah: 0.05 - 13.5V Proudový rozsah: 0.03 - 4A Výkonová ztráta: až 25W Připojení k PC: micro USB (součástí) Rozměry: 40x76x33mm
1 210 Kč / ks 1 000 Kč bez DPH
skladem2-5 ks Pozítří 30.11.2022 může být u Vás
Kód:
102136
Multifunkční panelový wattmetr s měřením střídavého napětí 80-260V, proudu 0-10A, frekvence 45-65Hz a spotřebou el. energie a účiníku. Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník.    Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk - zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu - slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem - vynulování počítadla celkové spotřeby el. energie. Na zadní straně modulu je vyvedena svorkovnice pro vstup a výstup, vstupu slouží k zapojení síťového napětí 80-260V AC a vstup pak slouží pro připojení spotřebiče, el. zařízení nebo el. rozvodu. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie. Parametry:  Měření napětí AC 80 - 260 V Spotřeba 7,6W Měření frekvence: 45 - 65 Hz Měření proudu do 10 A Maximální příkon 2,2 kW zobrazované napětí 80 - 260 V zobrazovaný proud 0,00 - 9,99 A zobrazovaný výkon 0,0 - 999,9 W nebo 1 - 2200W zobrazovaná energie 0 - 9999 Wh nebo 10 - 999 kWh (stav počítadla energie je zapamatován i při odpojení od napětí) LCD Displej 50x30mm s modrým podsvícením, zobrazuje najednou napětí, proud, frekvenci, aktuální a celkovou spotřebu a účiník. Barva modulu: černá Materiál krytu: nylon Rozměr modulu: 90x25x49,6mm (ŠxVxH) Rozměr otvoru pro vestavbu modulu: 86x44x23mm (ŠxVxH) Váha: 70g
968 Kč / ks 800 Kč bez DPH
skladem6-25 ks Pozítří 30.11.2022 může být u Vás
Kód:
103658

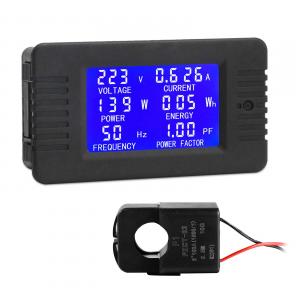

Multifunkční panelové měřidlo s měřením střídavého napětí 80-260V, proudu 0-100A otevíratelným proudovým transformátorem, frekvence 45-65Hz a spotřebou el. energie a účiníku. Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník. Společně s modulem je dodáván proudový otevíratelný transformátor, který se stará o měření proudu do 100A! Cívka měří proud za pomocí indukce (bezkontaktně) stačí jí připojit k měřícímu modulu a "zacvaknout" na okruh, který chceme měřit. Cívku je možné rozevřít a nacvaknout na spotřebič nebo již nainstalovaný el. okruh bez nutnosti rozebírání okruhu.    Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk - zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu - slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem - vynulování počítadla celkové spotřeby el. energie. Na zadní straně modulu je vyvedena svorkovnice pro napájení modulu a vstup měřící cívky. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie. Schéma zapojení modulu naleznete v galerii výrobku. Obsah balení: Vestavné měřidlo, měřící cívka. Parametry:  Měření napětí AC 80 - 260 V Spotřeba 7,6W Měření frekvence: 45 - 65 Hz Měření proudu do 100 A (otevřená měřící cívka) Maximální příkon 22 kW zobrazované napětí 80 - 260 V zobrazovaný proud 0,00 - 99,99 A zobrazovaný výkon 0.0~999.9W / 1000~9999W zobrazovaná energie 0~999kWh (stav počítadla energie je zapamatován i při odpojení od napětí) LCD Displej 50x30mm s modrým podsvícením, zobrazuje najednou napětí, proud, frekvenci, aktuální a celkovou spotřebu a účiník. Barva modulu: černá Materiál krytu: nylon Vnitřní průměr měřící cívky: 16mm Rozměr modulu: 90x25x49,6mm (ŠxVxH) Rozměr otvoru pro vestavbu modulu: 86x44x23mm (ŠxVxH) Váha: 120g
968 Kč / ks 800 Kč bez DPH
sklademvíce než 25 ks Pozítří 30.11.2022 může být u Vás
Kód:
103669

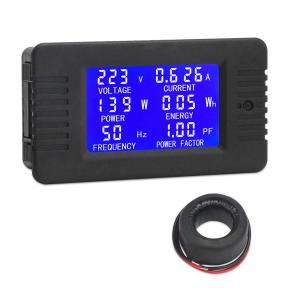

Multifunkční panelové měřidlo s měřením střídavého napětí 80-260V, proudu 0-100A s toroidním proudovým transformátorem, frekvence 45-65Hz a spotřebou el. energie a účiníku. Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník. Společně s modulem je dodávána také měřící proudový transformátor, ktery se stará o měření proudu do 100A! Cívka měří proud za pomocí indukce (bezkontaktně) stačí jí připojit k měřícímu modulu a připojit na okruh, který chceme měřit. Toroidní cívka je uzavřená a nelze jí připojit na již nainstalovaný spotřebič či el. okruh. Cívkou je nutné protáhnout vodič měřeného okruhu. Na našich stránkách naleznete i verzi modulu s možností nacvaknutí bez nutnosti rozebírání okruhu. Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk - zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu - slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem - vynulování počítadla celkové spotřeby el. energie. Na zadní straně modulu je vyvedena svorkovnice pro napájení modulu a vstup měřící cívky. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie. Schéma zapojení modulu naleznete v galerii výrobku. Obsah balení: Vestavné měřidlo, měřící cívka. Parametry:  Měření napětí AC 80 - 260 V Spotřeba 7,6W Měření frekvence: 45 - 65 Hz Měření proudu do 100 A (uzavřená měřící cívka) Maximální příkon 22 kW zobrazované napětí 80 - 260 V zobrazovaný proud 0,00 - 99,99 A zobrazovaný výkon 0.0~999.9W / 1000~9999W zobrazovaná energie 0~999kWh (stav počítadla energie je zapamatován i při odpojení od napětí) LCD Displej 50x30mm s modrým podsvícením, zobrazuje najednou napětí, proud, frekvenci, aktuální a celkovou spotřebu a účiník. Barva modulu: černá Materiál krytu: nylon Vnitřní průměr měřící cívky: 16mm Rozměr modulu: 90x25x49,6mm (ŠxVxH) Rozměr otvoru pro vestavbu modulu: 86x44x23mm (ŠxVxH) Váha: 90g
