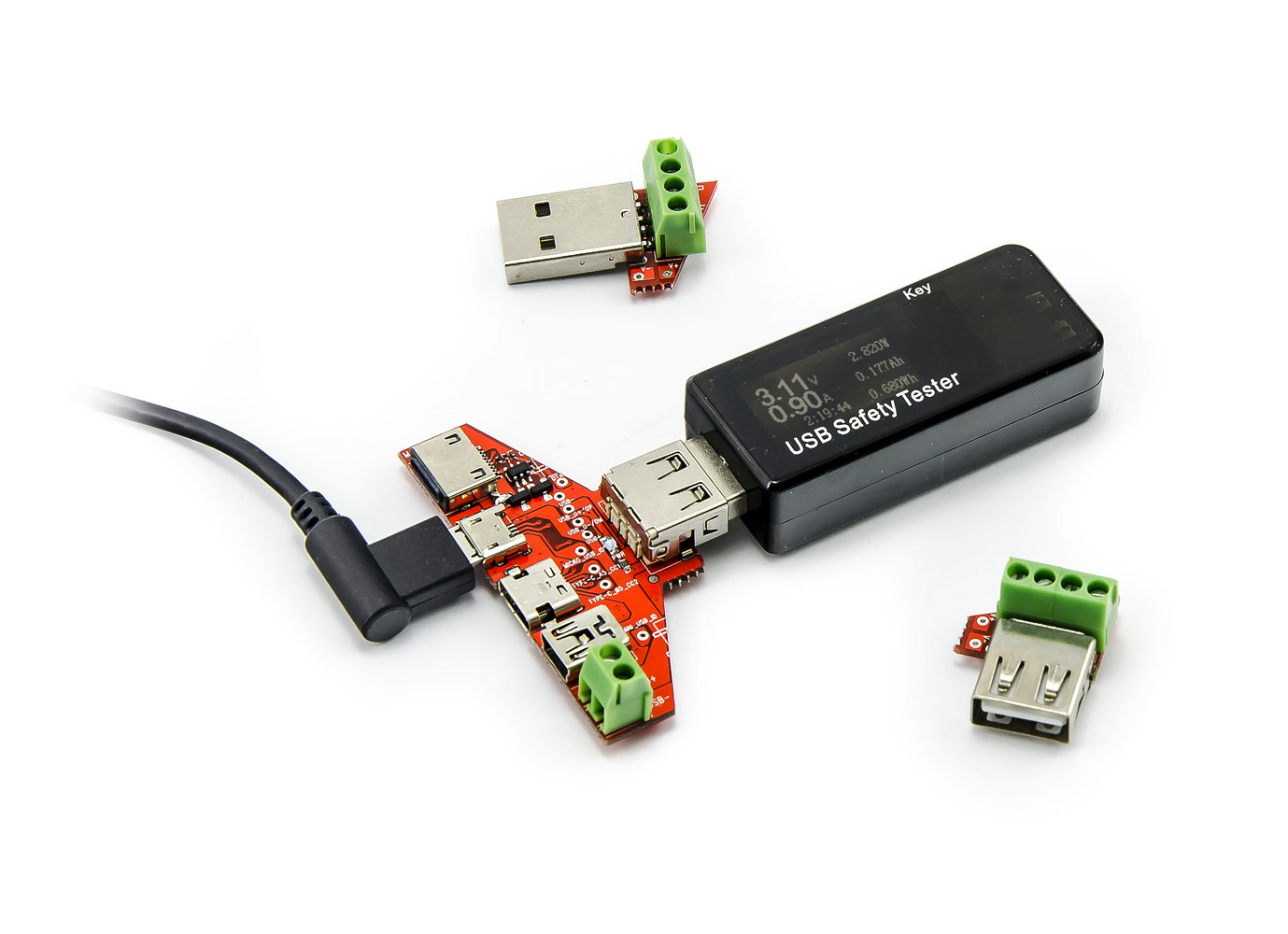

Multifunkční USB tester s redukcemi Lightning, USB-C, mini USB a micro USB k měření napětí, proudu a aktuálního dodávaného výkonu nabíječek, powerbank a USB portů a k testování kvality kabelů.

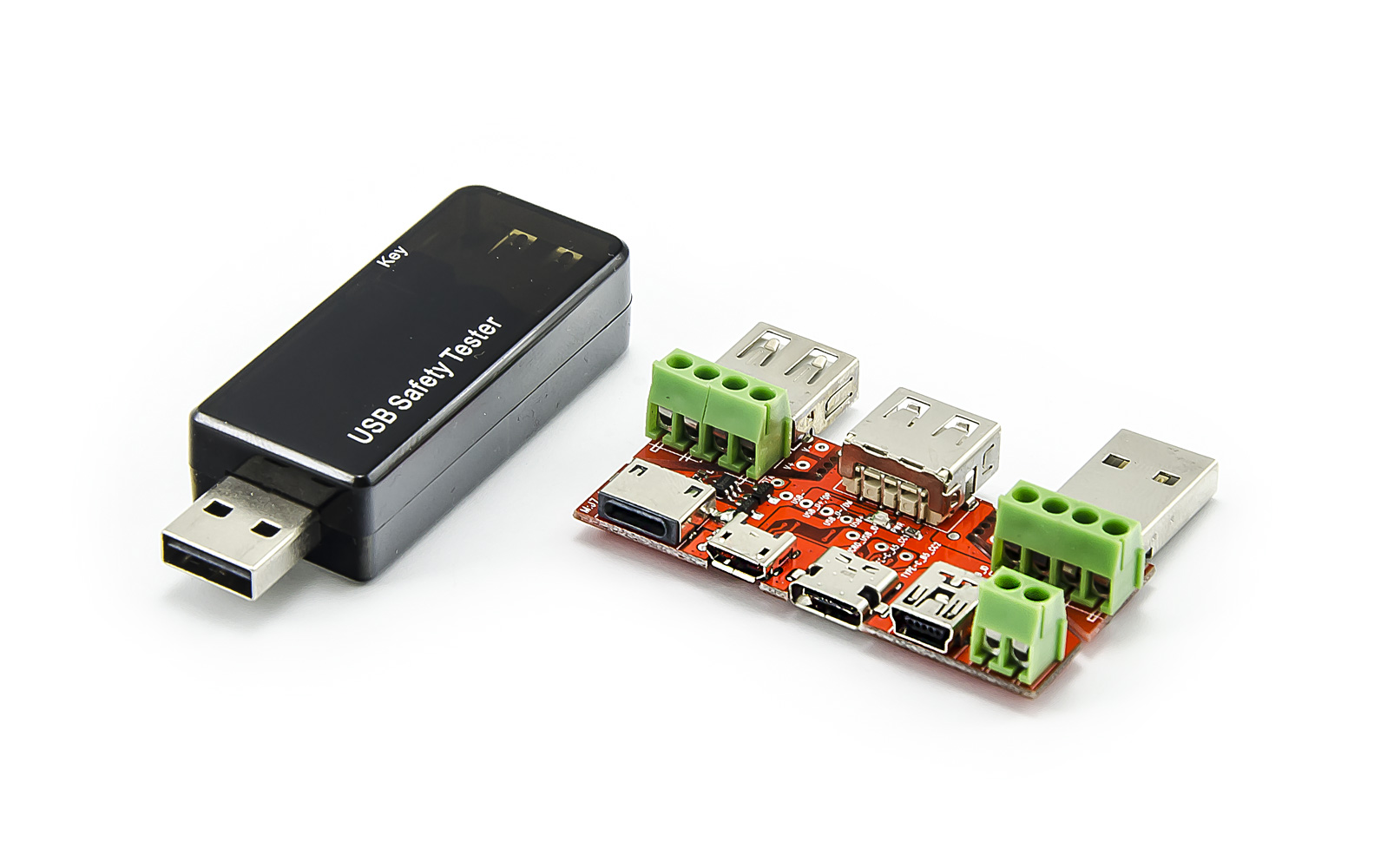

V kombinaci s dodávaným univerzálním PCB se všemi komerčně používanými konektory, lze připojit jakýkoliv výstup nabíječky či powerbanky a změřit tak požadované parametry. Deska obsahuje také dva klasické USB konektory - samce a samici, ze kterých jsou vyvedeny šroubovací svorkovnice pro ještě větší univerzalitu. Lze tak připojit a měřit i zařízení bez USB konektoru.

Samotný USB tester disponuje kromě měření základních veličin i pokročilými funkcemi počítající celkovou spotřebu ve Wh a kapacitu baterií v mAh. Díky tomuto multimetru můžete změřit aktuální odběr připojených USB periferií, mobilních zařízení a příslušenství.

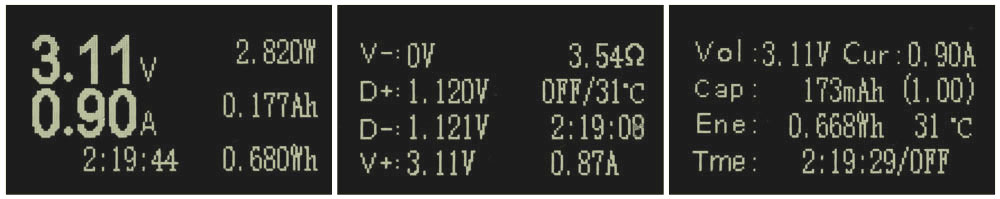

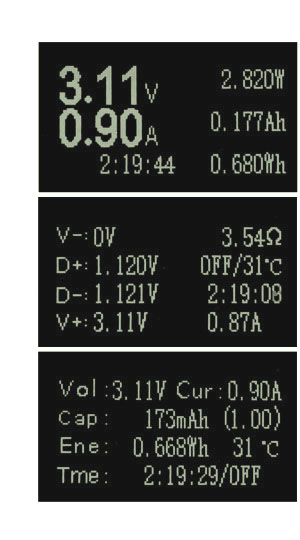

USB tester se do obvodu zapojuje sériově, jako tzv. mezikus mezi zdrojovým USB portem a danou USB periferií. Má tři režimy zobrazení, viz obrázek níže, mezi kterými se přepíná pomocí jediného tlačítka.

První obrazovka zobrazuje základní veličiny - napětí a proud ve zvětšeném zobrazení, dále příkon (W), kapacitu baterií (Ah) a celkově dodanou el. energii (Wh) a celkový čas. Čas slouží pro výpočet celkové kapacity baterií a celkově dodané el. energie a před každým měřením ho lze resetovat dlouhým podržením ovládacího tlačítka.
Na druhé obrazovce můžete sledovat napětí jednotlivých vodičů v USB včetně datové linky, celkový čas, odpor, teplotu a hodnotu proudu.
Třetí zobrazení pak nabízí kompaktní zobrazení všech měřených veličin, vyjma datové linky USB a odporu.

Díky tomuto multimetru můžete otestovat také kvalitu nabíjecích kabelů k telefonům a tabletům, což je velká výhoda. Originální kabely výrobců se vyznačují malými úbytky napětí a jsou tedy schopny distribuovat dostatečný proud pro nabíjení mobilních zařízení. Neoriginální kabely však bývají obvykle vyrobeny z nekvalitních vodičů, které mají velký odpor a díky tomu dochází k velkým ubytkům napětí a tedy především proudu. Díky použití tohoto USB testeru jako mezičlánku mezi nabíječkou a kabelem s mobilním zařízením změříte velikost procházejícího proudu a deklarujete, jestli je kabel kvalitní, či nikoliv.

Konektorová deska i USB tester obsahují oboustranné USB konektory, díky kterým na display testeru pokaždé uvidíte.

Tento multifunční USB tester je ideálním pomocníkem ve spojení s USB záteží 35W, kterou lze přikoupit zvlášť. Pomocí zátěže pak lze testovat například celkovou kapacitu baterií a powerbank.


Parametry:
Měření napětí: 3 - 30V (rozlišení 5 míst)
Měření proudu: 0 - 5.100A (rozlišení 5 míst)
Měření kapacity baterií: 0 - 99999mAh
Měření Wh: 0 - 999Wh
Měření teploty: 0 - 80°C
Měření výkonu: 0 - 299W
Maximální doba výpočtu Ah a Wh: 1000h
Rychlost měření 0.5s
Rozlišení displeje: 128x64px
Napájení: z měřeného zařízení

Kompatibilní s USB 1.1  USB 2.0 a USB 3.0 (3.1)
Podpora rychlého nabíjení Qualcomm QC3.0, QC2.0, BC1.2, a Apple 2.4A
USB tester je zařízení velikosti většího USB flash disku - 65 x 25 x 15mm.

Konektorové PCB
Konektory: USB f/m, USB mini, micro USB, USB-C, Apple Lightning, svorkovnice +/-
Rozměry PCB: 65x25mm
