Prořezávač cínu 1mm Hakko 375-04

Zařízení pro nařezávání trubičkového cínu s průměrem 1mm HAKKO 375-04. Řezač do cínu podélně nařezává V-drážku ostrým kruhovým nožem umístěným naproti pohonu, který odvíjí cín z cívky.

Díky prořezu cínového drátu je pokračování textu

Kód produktu:

101769

Varianty:

Na objednávku
Prořezávač cínu 1mm Hakko 375-04 101769 https://www.hotair.cz/images/produkty/1/1824/prorezavac-cinu-1mm-hakko-375-04_0.jpg HAKKO
Cena: 8107.00
Dostupnost: Na objednávku 2024-05-28T21:49:51+02:00
Cena s DPH Cena bez DPH
8 107 Kč 6 700 Kč
ks
Zařízení pro nařezávání trubičkového cínu s průměrem 1mm HAKKO 375-04. Řezač do cínu podélně nařezává V-drážku ostrým kruhovým nožem umístěným naproti pohonu, který odvíjí cín z cívky.

Díky prořezu cínového drátu je zpřístupněn flux v jádru trubičky, což přispívá v některých aplikacích k plynulejšímu natavení slitiny na pájeném spoji (zejména při vysokoteplotní aplikaci, kde může odpařený flux z jádra způsobovat prskání).

Po nařezání cín vylézá otvorem v zařízení rychlostí 27mm/s. Zařízení se spíná kolébkovým tlačítkem. Hakko 375-04 disponuje také 3,5mm jack konektorem pro připojení nožního pedálu či jiného spínače, který následně umožní lepší dávkování (není součástí dodávky).

Průměr trubičkového cínu, který umí podávací mechanismus zpracovávat, je primárně 1mm. Tento řezač cínu nabízíme také ve variantách pro cín s průřezem 0,8mm a 1.2mm.

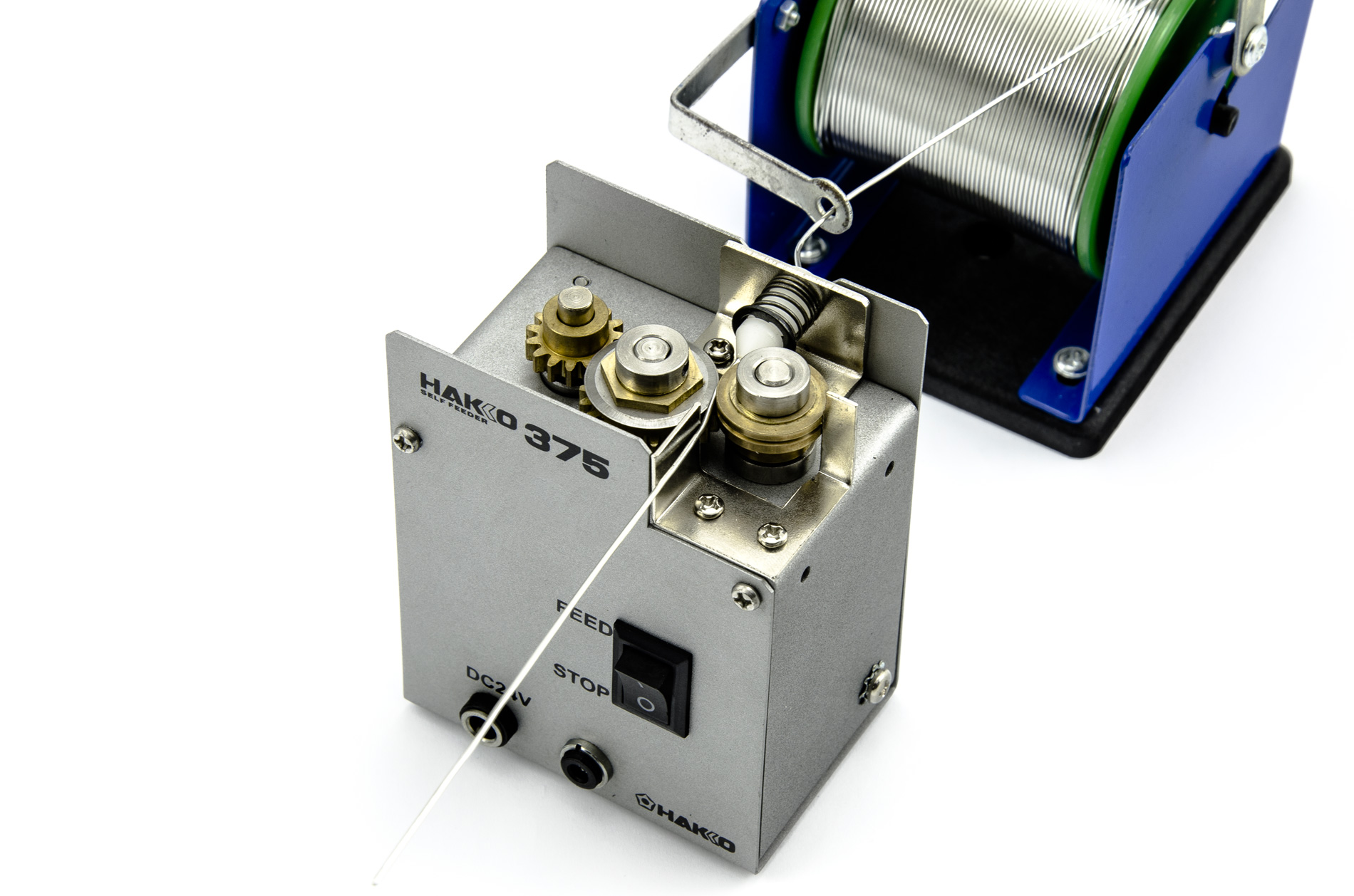

Posun cínu je zajištěn bytelným celokovovým motorizovaným převodem s ozubenými koly, který si sám odmotává cín z cívky. Cívka s cínem musí být vložena na odvíjecí stojan, který není součástí výrobku.

Zařízení máme v nabídce i ve verzi s podávacím bowdenem pro distribuci cínu přímo k hrotu mikropájky spolu s ovladacím tlačítkem, které spouští samotné dávkování cínu.

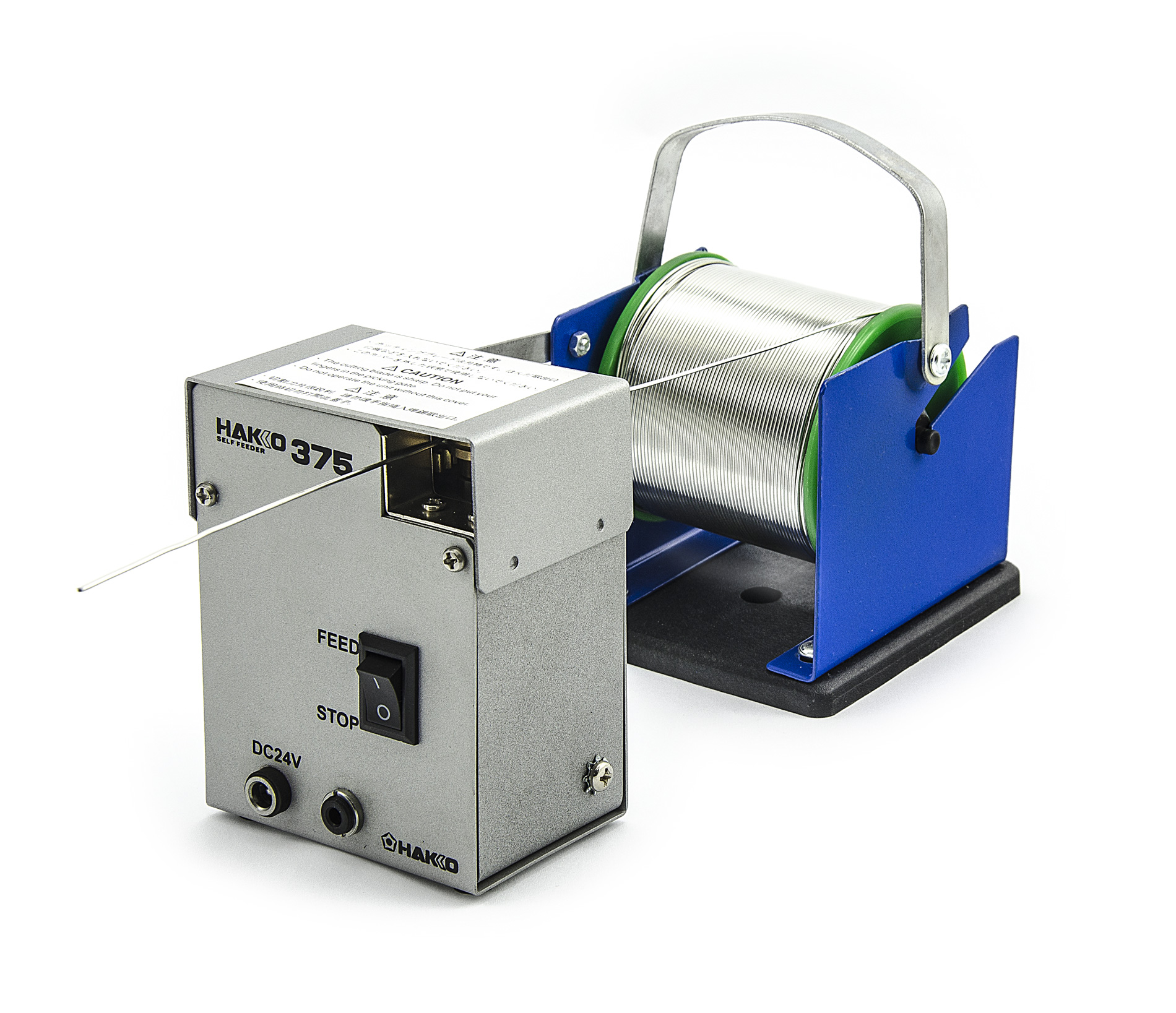

Cín ani stojan na obrázku nejsou součástí balení.
Parametry
Automatický podavač cínu
Průměr trubičkového cínu1 - 1 mm
Rychlost posunu27 - 27 mm/s
Ovládání posunubez ovládání - možnost připojit spínač
Hmotnost0.7 kg
Rozměry (šířka - výška - hloubka) [mm]74-98-50 mm
Napájecí napětí230V/50Hz
Váha balení [kg]:0.83 kg
Více parametrů
Automatický podavač cínu
Průměr trubičkového cínu1 - 1 mm
Rychlost posunu27 - 27 mm/s
Ovládání posunubez ovládání - možnost připojit spínač
Hmotnost0.7 kg
Rozměry (šířka - výška - hloubka) [mm]74-98-50 mm
Napájecí napětí230V/50Hz
Váha balení [kg]:0.83 kg
