4in1 iR stanice BEST 862D+

All-in-one systém 862D+ nabízí vše potřebné pro práci s obvody SMT, speciálně pak pouzdry BGA. Kombinace výkonného podehřevu, ir lampy, horkovzdušky a hrotové mikropájky poskytuje dostatek možností pro odletování/pájení malých BGA čipů. Oproti pokračování textu

Kód produktu:

101119
skladem (2-5 ks)12.12.2022 může být u Vás
4in1 iR stanice BEST 862D+ 101119 https://www.hotair.cz/images/produkty/1/1125/4in1-ir-stanice-best-862d_0.jpg
Cena: 17424.00
Dostupnost: skladem 2-5 ks
Cena s DPH Cena bez DPH
17 424 Kč 14 400 Kč
ks
All-in-one systém 862D+ nabízí vše potřebné pro práci s obvody SMT, speciálně pak pouzdry BGA. Kombinace výkonného podehřevu, ir lampy, horkovzdušky a hrotové mikropájky poskytuje dostatek možností pro odletování/pájení malých BGA čipů. Oproti klasickým vysokoteplotním ir emitorům má infralampa nižší výkon a je určena pro práci s menšími BGA a microBGA jako jsou chipsety mobilních telefonů a přenosné elektroniky.

 Stanice je navržena pro práci právě s obvody těchto velikostí. Pokud plánujete pájení velkých BGA jako jsou grafické karty notebooků, je nutné uvažovat o iR stanici s výkonnějším infra emitorem.

Výhoda infralampy spočívá v možnosti precizního fokusování vyzářeného tepla pouze na plochu obvodu, kterou naopak postrádají systémy s plošnými zářiči ohřívající celou plochu pod sebou. Tato skutečnost umožňuje podstatně delší ohřev obvodu, neboť nejsou ohřívány okolní součástky a nemůže dojít k jejich poškození. Fokusace výkonu lampy výrazně zvyšuje efektivitu oproti plošnému zářiči, který vyzařuje celoplošně a výkon je tak přenášen i na místa, jejichž zahřívání není nutné nebo je ke škodě.

Mikropájka je osazena výkonnou odporovou keramickou vložkou o příkonu 60W s klasickými hroty řady T. Horkovzdušná ručka disponuje výkonnou 700W topnou spirálou navinutou na keramické jádro a turbínovým dmychadlem. Všechny komponenty systému se dají zapnout a vypnout zcela nezavisle na sobě a stejně tak jsou nezávisle regulovány jejich parametry.

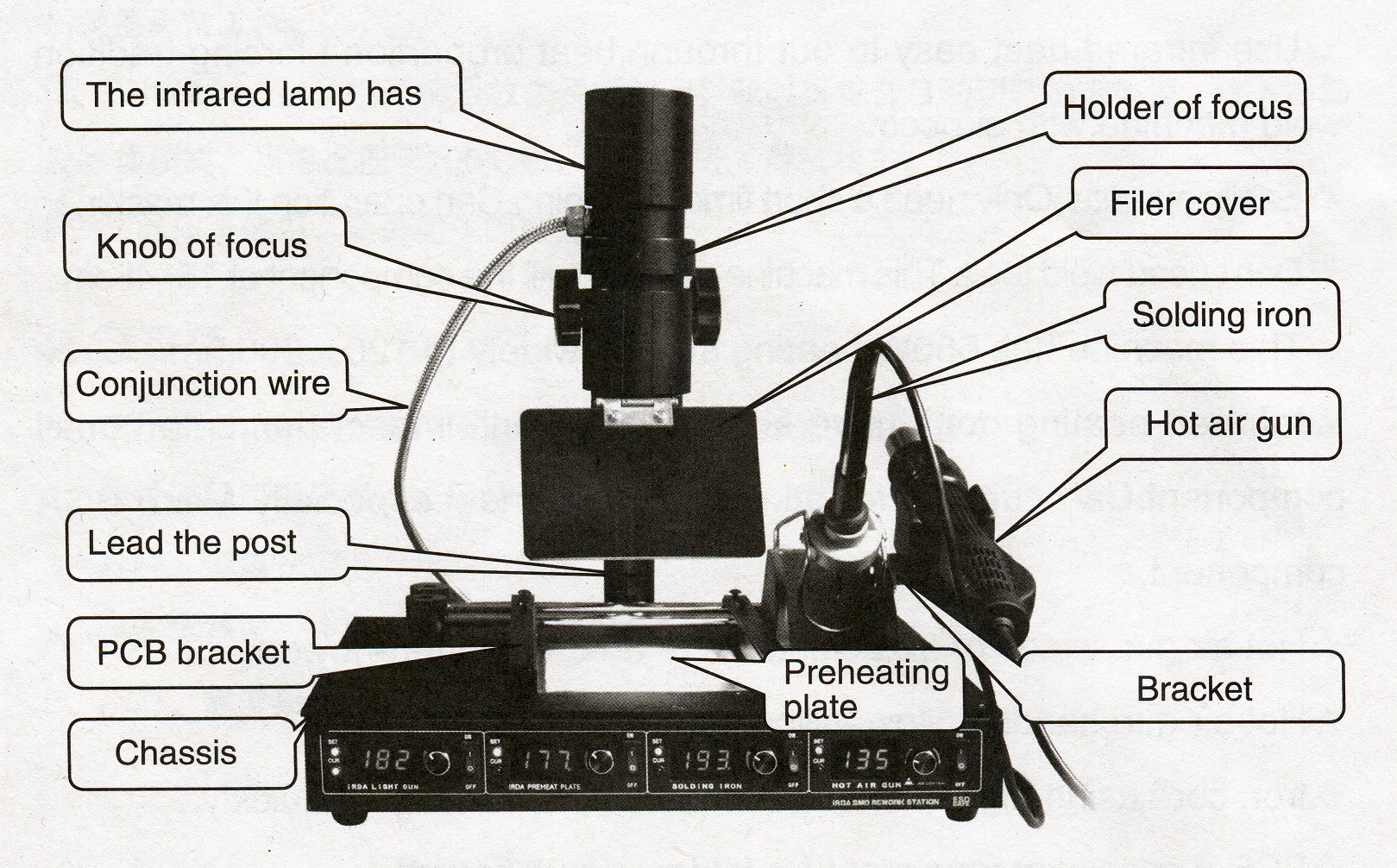

Součásti balení: šasi s ir zářičem a univerzálním kolejnicovým držákem PCB, společný držák hotair rukojetě a pájecího pera, 2 x clonka různého průměru na ir zářič, pájecí pero, horkovzdušná ručka, ochranná clona na ir zářič, 2 x hotair nástavec o průměru 8, 10 mm čtvercový průřez

Tato pájecí stanice je kompatibilní s širokou nabídkou pájecích hrotů řady 900 a horkovzdušných nástavců.



Parametry
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály700 W
Ovládání teploty vzduchuanalogový (potenciometrem)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 450 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchuturbína
Průtok vzduchu (regulovatelný)7 - 60 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchudigitální (displej)
Funkce prodloužení životnosti spirály horkého vzduchuano
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyne
Vakuová pinzetane
Předehřevano
Laboratorní zdrojne
Hmotnost ruční části [g]190 g
Mikropájka
Výkon60 W
Ovládání teplotyanalogové (potenciometrem)
Ukazatel teplotydigitální (displej)
Stabilizace teplotyměřením výstupní teploty
Rozsah regulace teploty200 - 480 °C
Funkce prodloužení životnosti hrotune
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu24 V
Výměnné hroty (typ)klasické řada 900-T
Infra stanice
Stabilizace teplotyměřením výstupní teploty
Výkon IR reflektoru150 W
Řízení teploty IR pájky (reflektoru)nezávislé
Časovač pro IR pájkune
Řízené nucené chlazení pracovní oblastine
Vakuová pinzetane
Připojení k PCne
Vnější rozměry stanice (šířka - výška - hloubka) [mm]360-60-270 mm
Hmotnost8.9 kg
Napájecí napětí230V/50Hz
Předehřev
Výkon600 W
Plocha ohřevu120 x 120 mm
Ukazatel teplotydigitální (displej)
Ovládání teplotyanalogové (potenciometrem)
Rozsah regulace teploty100 - 380 °C
Řízení teploty předehřevupřesnost ±0,5%nezávislé
Váha balení [kg]:9.5 kg
