Infra pájka Tornado PRO

Infra pájka Tornado PRO
Název: Infra pájka Tornado PRO
Kód produktu:100894
Porovnat:Porovnání parametrů
Dostupnost:skladem 1 ks Ověřit
Cena bez DPH:

15 000 Kč / ks

Cena s DPH:

18 150 Kč / ks

Cena s DPH v €:

731,86 € / ks

Množství:

Infra pájka Tornado PRO 100894 https://www.hotair.cz/images/produkty/1/905/infra-pajka-tornado-pro_0.jpg
Cena: 18150.00
Dostupnost: skladem 1 ks

Zítra 21.06.2019 může být u Vás.

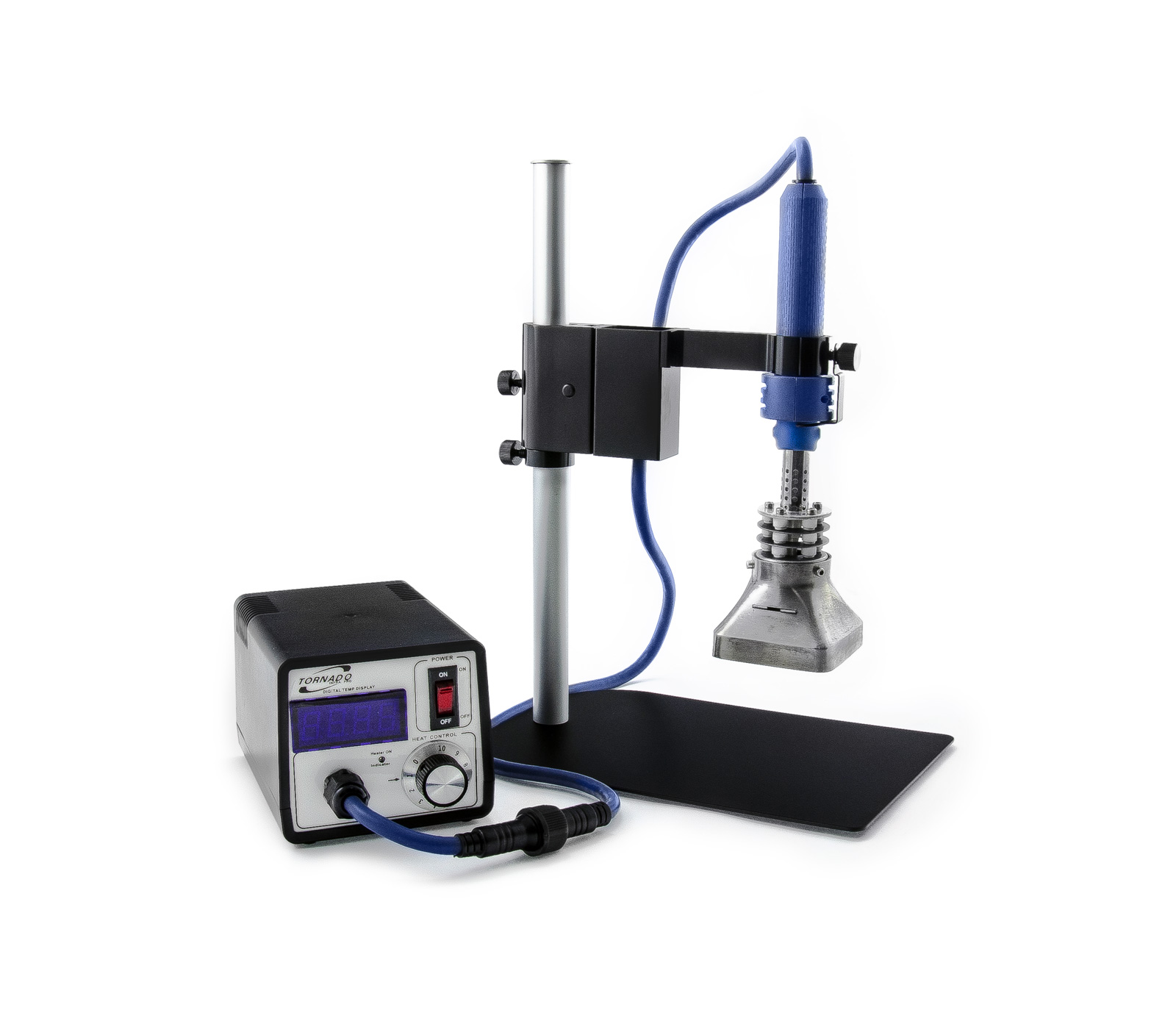

Stolní infračervená pájka s infrazářičem v rukojeti včetně stojanu pro upnutí s nastavitelnou výškou. Můžete ji tedy používat stejně jako u typu Tornado (bez označení "PRO" nebo napevno upnutou v suportu a manipulovat pouze s deskou plošných spojů pod tepelným emitorem. V případě ručního držení rukojeti si směr záření precizně a pohotově určujete změnou polohy rukojeti, která je jen o něco těžší než rukojeť klasického horkovzduchu.

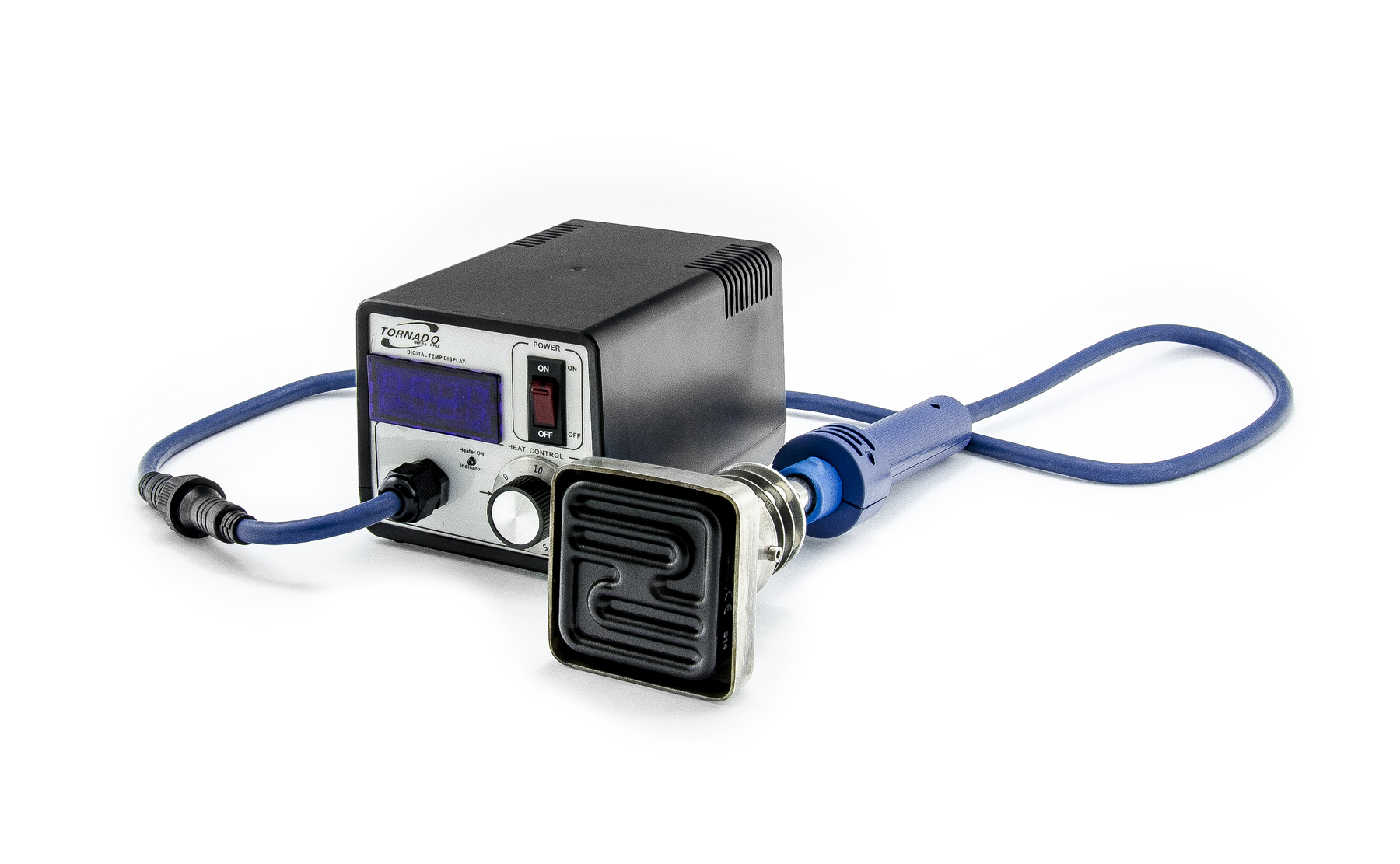

Hlavním rozdílem oproti verzi bez označení "PRO" je typ použitého iR emitoru, který je zvětšený na 58x58 mm. Z tohoto důvodu se lépe hodí pro letování větších BGA čipů jako jsou chipsety PC a notebooků. Rukojeť je pochopitelně těžší než u klasické verze Tornado a proto je systém standardně vybaven deskou se stojanem na uchycení rokojeti.

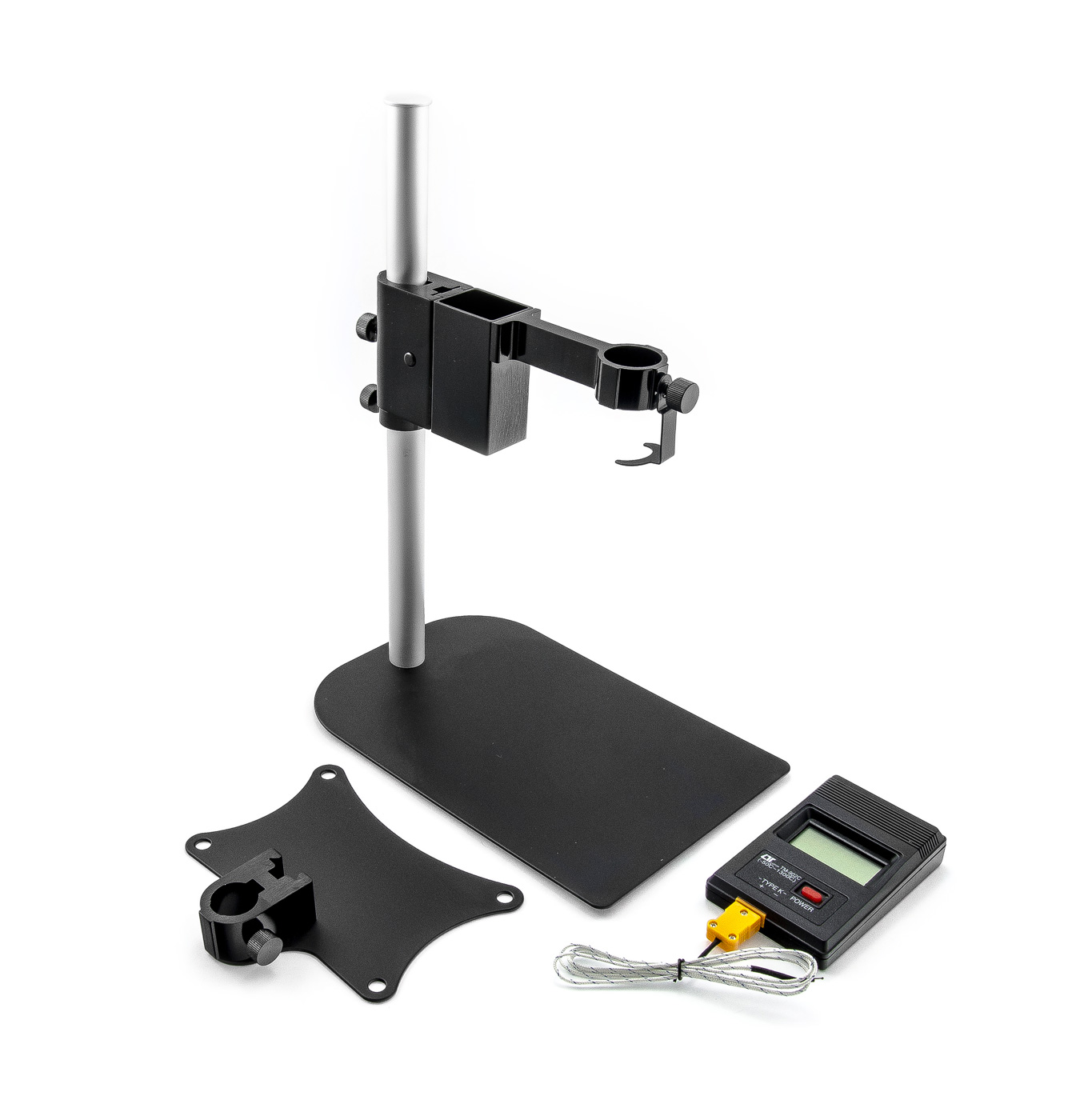

Příslušeství k infračervenému pájecímu systému Tornado PRO tvoří suport k uchycení rukojeti s iR zářičem ve zvolené výšce nad pracovním povrchem. Jelikož je rukojeť infrapájky tenčí než u klasické horkovzdušné hubice, není možné přímo použít ostatní pracovní desky z naší nabídky (např. typ 618). Průměr pro upnutí infra pistole je 27mm. Maximální výšky nad pracovní deskou činí 35cm. Jemné doladění výšky v rozmezí ±25mm se provádí otočným kolečkem zboku posuvného suportu. Rozměry podstavy činí 16x25 cm.

Pro práci s bezolovnatou technologií je tato stanice ideální volbou. Některé PCB osazované lead-free technologií, které mají vytvořené propojovací spoje pomocí pájecí směsi, dopadnou při pokusu o letování horkým vzduch velmi špatně (teplota tavení bezolovnaté pájky je cca 225°C).

Infračervené záření vám "neodfoukne" žádné součástky z desky a nechová se jako proud horkého vzduchu, který je při styku s ohřívanou součástkou vychylován a ohřívá i součástky okolní. Je ideální pro práci s microBGA komponenty. Ovládání výkonu zářiče je digitální. Volitelně je systém dodáván s předehřevem pracovní desky – letovaný plošný spoj si předehřejete na stanovenou teplotu pro snadnější a rychlejší letování. Zvolený výkon je zobrazován na LED displeji a ovládán potenciometrem. Systém je standardně dodáván s digitálním teploměrem a externím teplotním čidlem do 1300°C.

Mezi hlavní výhodu technologie infračerveného ohřevu patří fakt, že teplo není předáváno na součástky foukáním vzduchu, což může pohnout se součástkama, u kterých servisní úkony provádět nepotřebujeme. Horký vzduch navíc může zasáhnout i plastové komponenty jako jsou flex kabely, konektory LCD nebo klávesnice či reproduktory a mikrofony.

iR letovací systém s výkonným infračerveným elementem o ploše 34 cm2
půdorys desky stojanu: 16x25 cm
maximální světlá výška pod iR emitorem upnutým ve stojanu: 21cm


Infra stanice
Infra zářič

ocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu

Vlnová délka IR záření

2 až 10 mikronů

Životnost zářiče

více než 5000 hod.

Výkon zářiče

76.8 kW/m2

Stabilizace teploty

měřením výstupní teploty

Střední teplota povrchu radiátoru

685 °C

Nejvyšší pracovní teplota povrchu zářiče

900 °C

Rozměry reflektoru

58 x 58 mm

Časovač pro IR pájku

ne

Řízené nucené chlazení pracovní oblasti

ne

Vakuová pinzeta

ne

Připojení k PC

ne

Napájecí napětí

230V/50Hz

Váha balení [kg]:3.4 kg
