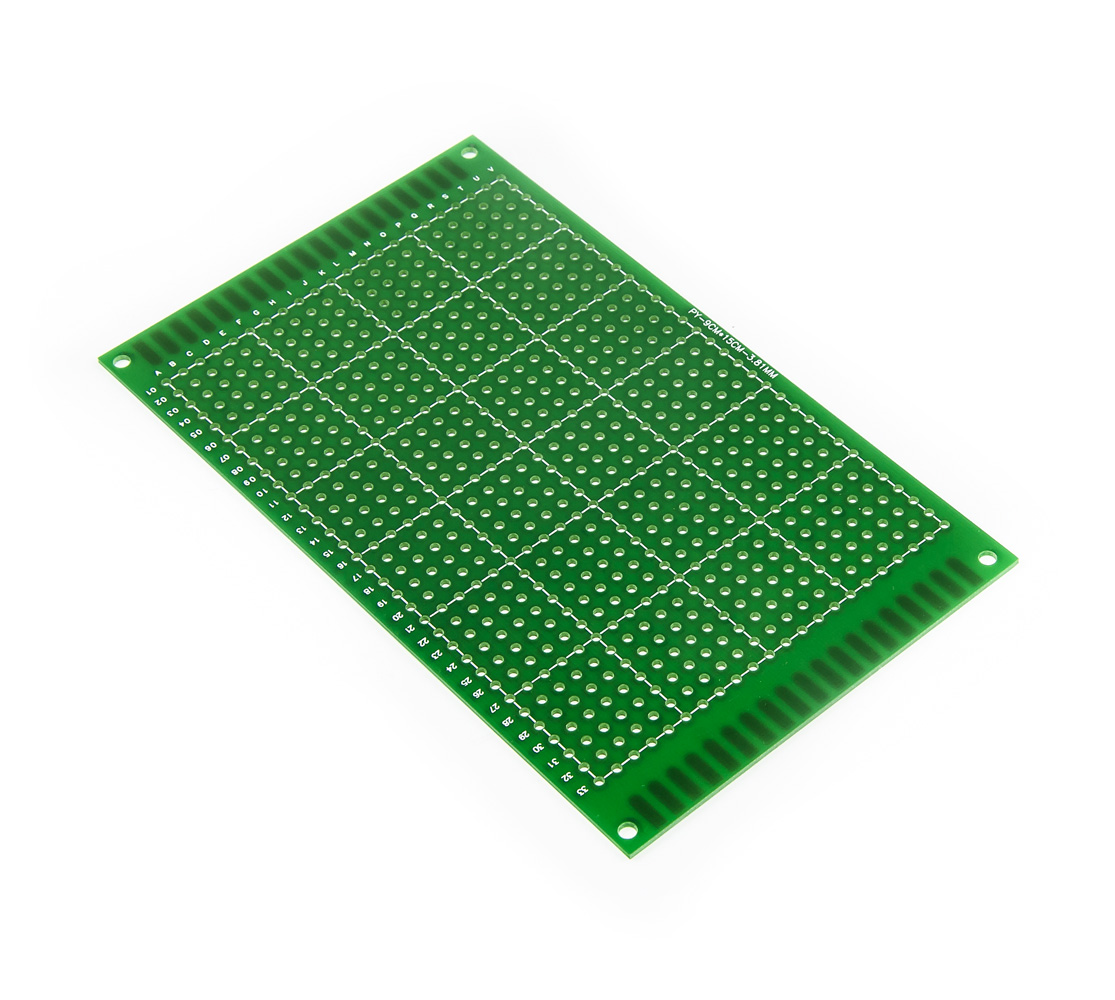

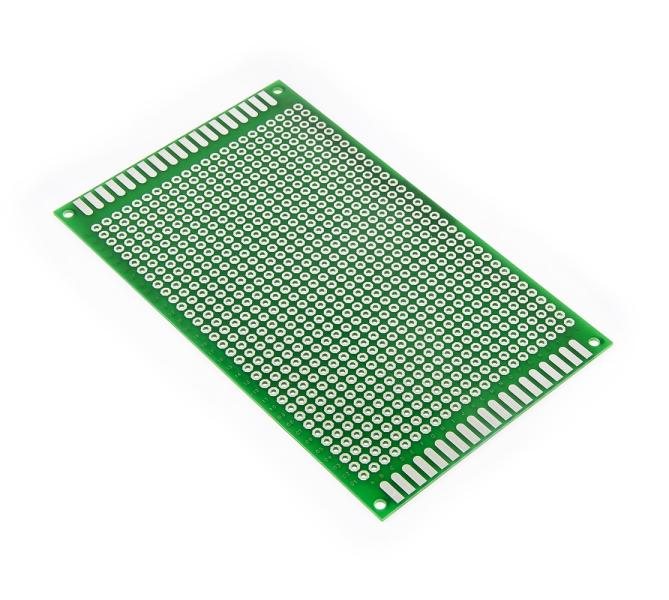

Jednostranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 764 pájivými kontakty, z toho 726 je vrtaných o rozteči 3.81mm a 38 je nevrtaných. PCB má celkový rozměr 15x9cm.
Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost.
Parametry
Počet vrtaných pájivých bodů |
764 (33 x 22) |
Počet postranních plných bodů |
38 |
Rozteč bodů |
3.81mm |
Materiál |
cuprextit |
Maska |
zelená |
Kontakty jsou pocínované (pokovené) |
|
Rozměry DPS |
15 x 9 cm |
Více parametrů
Počet vrtaných pájivých bodů |
764 (33 x 22) |
Počet postranních plných bodů |
38 |
Rozteč bodů |
3.81mm |
Materiál |
cuprextit |
Maska |
zelená |
Kontakty jsou pocínované (pokovené) |
|
Rozměry DPS |
15 x 9 cm |
