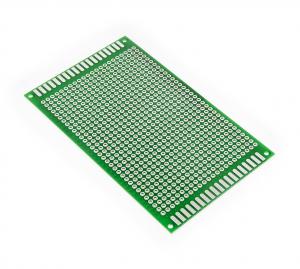

Pájivé oboustranné tištěné pole 634 bodů 8x6cm

Oboustranná zkušební deska plošných spojů pro návrhy a experimentální stavbu obvodů s 634 pájivými kontakty o rozměru 8x6cm.

Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pokračování textu

Kód produktu:

101908
skladem (6-25 ks)12.12.2022 může být u Vás
Pájivé oboustranné tištěné pole 634 bodů 8x6cm 101908 https://www.hotair.cz/images/produkty/1/1963/pajive-oboustranne-tistene-pole-634-bodu-8x6cm_0.jpg
Cena: 70.18
Dostupnost: skladem 6-25 ks
Cena s DPH Cena bez DPH
70,18 Kč 58 Kč
ks
Oboustranná zkušební deska plošných spojů pro návrhy a experimentální stavbu obvodů s 634 pájivými kontakty o rozměru 8x6cm.

Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost.

Rozměry DPS: 8 x 6 cm
Počet vrtaných pájivých bodů: 594 (27 x 22)
Počet postranních plných bodů: 40
Materiál: cuprextit
Pokryto bílou nepájivou maskou.
Kontakty jsou pocínované


Parametry
Váha balení [kg]:0.014 kg
Více parametrů
Váha balení [kg]:0.014 kg

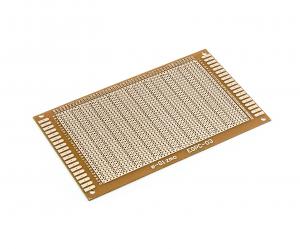

Jednostranná univerzální deska plošných spojů pro návrhy a experimentální stavbu středně velkých obvodů s 1478 pájivými kontakty o rozměru 15x9cm. Univerzální vrtaný cuprexkartový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 1440 (30 x 48) Počet postranních plných bodů: 38 Materiál: cuprexkart Kontakty nejsou pocínované
121 Kč / ks 100 Kč bez DPH
sklademvíce než 25 ks 12.12.2022 může být u Vás
Kód:
101902
Oboustranné malé zkušební DPS pro návrhy a experimentální stavbu obvodů s 256 pájivými kontakty o rozměru 3x7cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 3 x 8 cm Počet vrtaných pájivých bodů: 256 (10 x 24) Počet postranních plných bodů: 16 Materiál: cuprextit Kontakty jsou pocínované
42,35 Kč / ks 35 Kč bez DPH
sklademnad 100 ks 12.12.2022 může být u Vás
Kód:
101903
Jednostranná univerzální deska plošných spojů pro návrhy a experimentální stavbu velkých obvodů s 7360 pájivými kontakty o rozměru 18x30cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 18 x 30 cm Počet vrtaných pájivých bodů: 7360 (65 x 112) Počet postranních plných bodů: 80 Materiál: cuprexkart Kontakty jsou nepocínované
145,20 Kč / ks 120 Kč bez DPH
sklademnad 100 ks 12.12.2022 může být u Vás
Kód:
101904
Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 1842 pájivými kontakty o rozměru 15x9cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 1782 (54 x 33) Počet postranních plných bodů: 60 Rozteč děr: 2,54 mm Průměr otvorů: 1 mm Materiál: cuprextit Kontakty jsou pocínované.
145,20 Kč / ks 120 Kč bez DPH
skladem6-25 ks 12.12.2022 může být u Vás
Kód:
101905
Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 1316 pájivými kontakty o rozměru 12x8cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 12 x 8 cm Počet vrtaných pájivých bodů: 1260 (42 x 30) Počet postranních plných bodů: 56 Materiál: cuprextit Pokryto bílou nepájivou maskou. Kontakty jsou pocínované.
98,01 Kč / ks 81 Kč bez DPH
skladem6-25 ks 12.12.2022 může být u Vás
Kód:
101906
Jednostranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 2706 pájivými kontakty o rozměru 12x18cm. Univerzální vrtaný cuprexkartový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 12 x 18 cm Počet vrtaných pájivých bodů: 2640 (44 x 60) Počet postranních plných bodů: 66 Materiál: cuprexkart Kontakty jsou nepocínované
111,32 Kč / ks 92 Kč bez DPH
sklademnad 100 ks 12.12.2022 může být u Vás
Kód:
101907
Jednostranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 764 pájivými kontakty, z toho 726 je vrtaných o rozteči 3.81mm a 38 je nevrtaných. PCB má celkový rozměr 15x9cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 15 x 9 cm Počet vrtaných pájivých bodů: 764 (33 x 22) Počet postranních plných bodů: 38 Rozteč bodů: 3.81mm Materiál: cuprextit Maska: zelená Kontakty jsou pocínované (pokovené)
145,20 Kč / ks 120 Kč bez DPH
skladem6-25 ks 12.12.2022 může být u Vás
Kód:
102638
Oboustranná cuprextitová zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 2540 pájivými kontakty, které jsou prokoveny na druhou stranu PCB. Rozteč děr činí 1.27mm. PCB má celkový rozměr 8x6cm. Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost. Rozměry DPS: 8 x 6 cm Počet vrtaných pájivých bodů:  2540 - kontakty jsou prokovené na druhou stranu dps. Průměr vrtaných děr: 0,55mm Roztěč bodů: 1.27m Materiál: cuprextit Maska: zelená Kontakty jsou pocínované (pokovené)
111,32 Kč / ks 92 Kč bez DPH
sklademvíce než 25 ks 12.12.2022 může být u Vás
Kód:
102639
