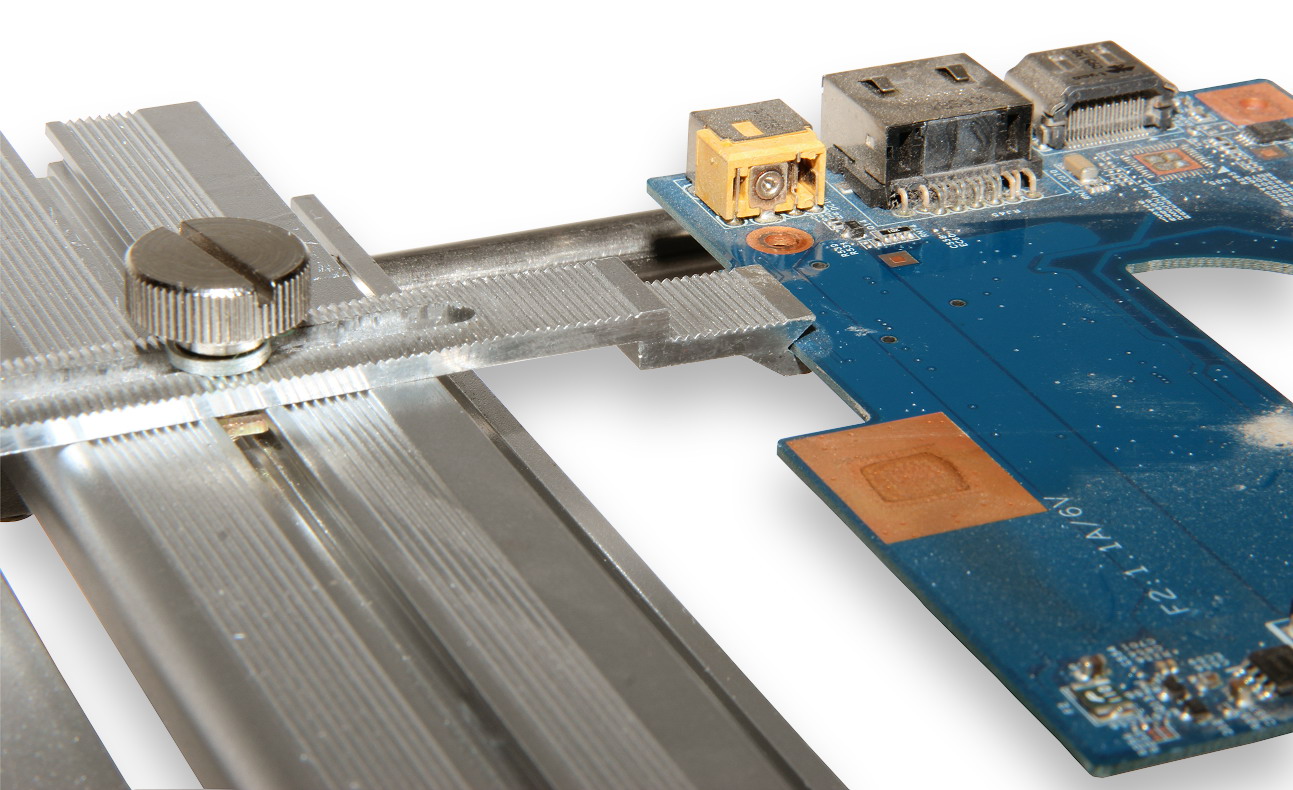

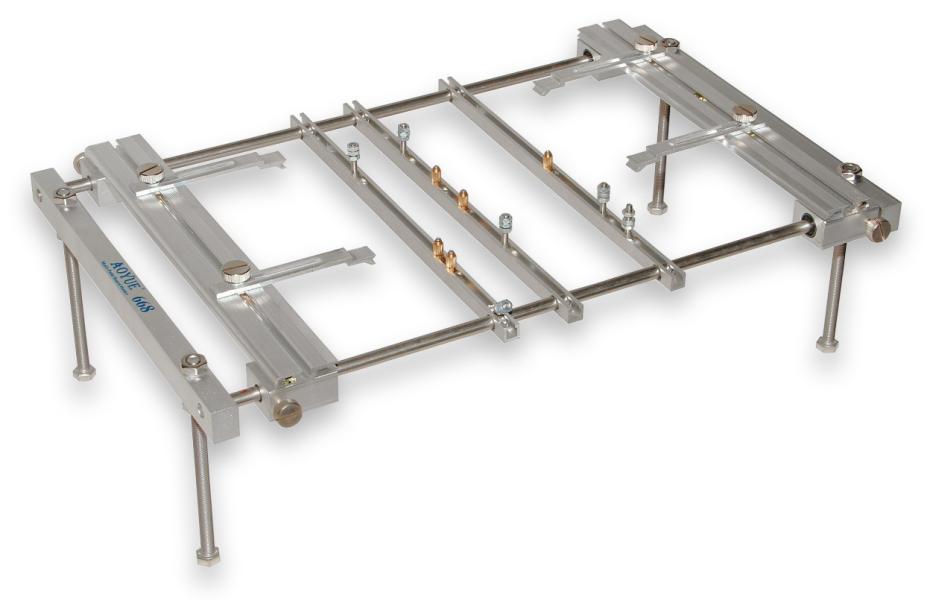

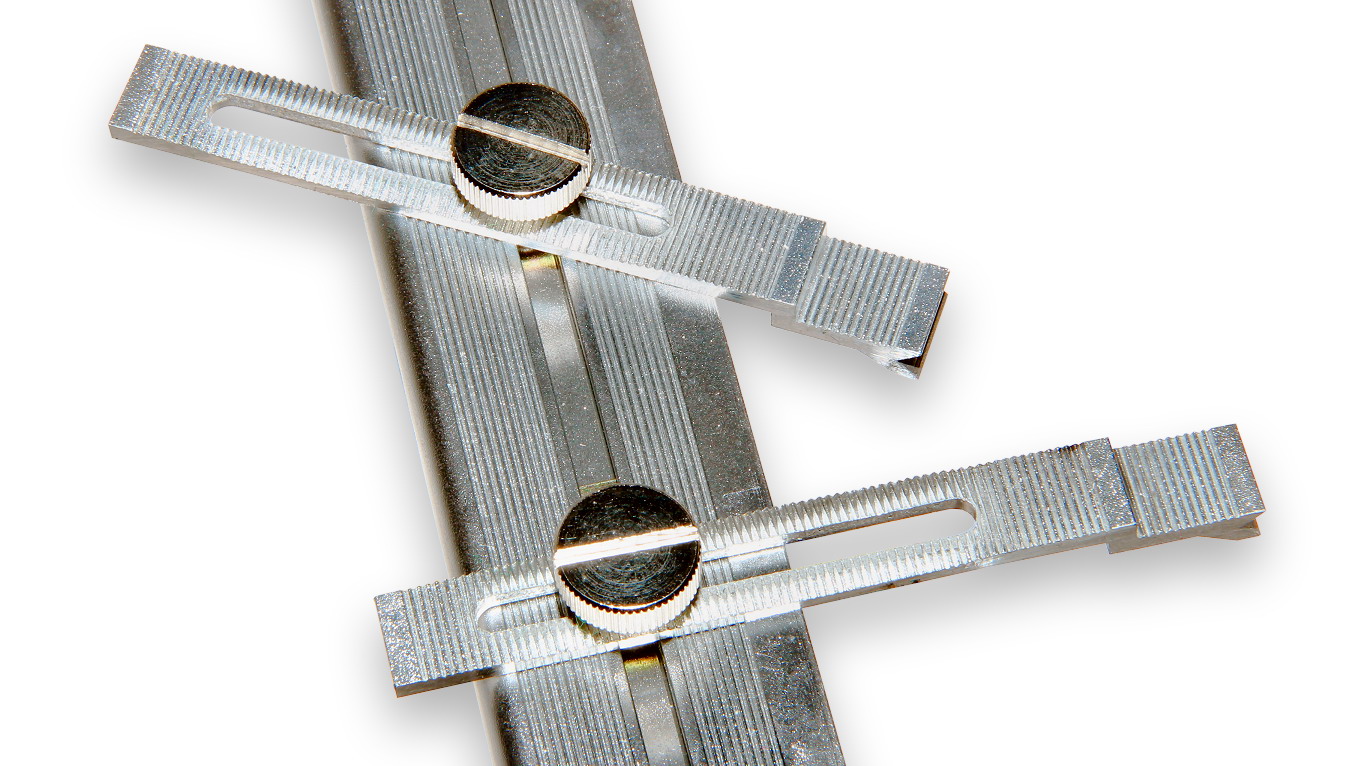

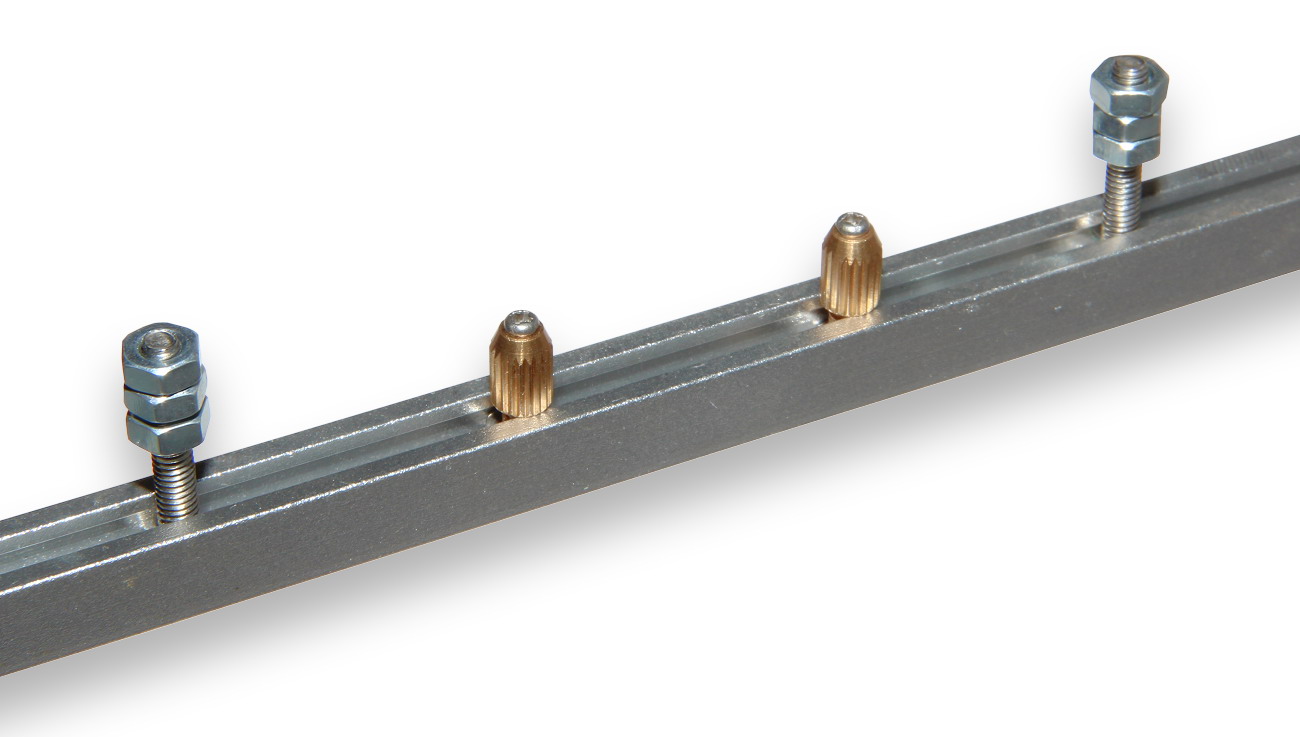

Držák desek plošných spojů jakýchkoli tvarů do maximální šířky 305 mm. Propracovaný systém otočných a výsuvných rychloupínacích ramínek dokáže bez problémů uchytit kruhové nebo oválné PCB. Tři pomocné lišty s drážkou jsou určeny k dodatečnému připevnení desky plošných spojů zejména pod pájený místem a zabraňují prohýbání desky při nahřátí letované plochy.
Bez tohoto zafixování může ohyb desky způsobit mechanické poškození kuličkových spojů okolních součástek a zejména vznik výrazných poruch krystalové mřížky chladnoucí taveniny na spojích letovanáho obvodu při chladnutí a vyrovnávání desky.
Držák DPS je vhodný pro použití se všemi typy preheaterů a infračervených pájecích stanic.
Parametry
Držáky, pracovní desky |
---|
Maximální šíře uchyceného PCB | 305 mm |
Výška | stavitelná do 135 mm |
Rozměry vnější | 450 x 285 mm |
Materiál | šasi - hliník, ocelové šrouby |
