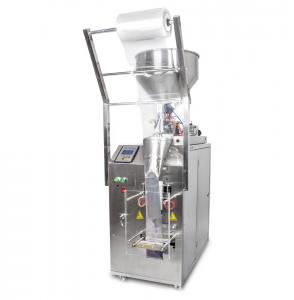

Balící stroj a dávkovač tekutin do obalů flow pack 15ml až 360ml
Automatický dávkovač a balička tekutin do nejrozšiřejnějšího typu polštářkových obalů - Flow pack s možností dávkování 15ml až 360ml do obalů o pevné šířce 12cm a libovolné délce od 4cm do 16cm. Vertikální FLOW-PACK balicí stroje produkují polštářkové (pillow) balíčky se třemi sváry, produkované z jedné role flexibilního, teplem svařitelného materiálu. Vhodné pro dávkování a balení porcovaných produktů, vzorků, kosmetiky, šampónů, oleje a dalších tekutých produktů.
Dávkovač se skládá ze dvou částí - dávkovací části a balící části vyrábějící obaly flow pack.
Princip dávkování
Samotný dávkovač kapalin pracuje na principu trojcestného ventilu a velkého pístu, který v jednom směru tlačí kapalinu vpřed a když se vrací, tak nasává z velkého nerezového trychtýře (zásobníku) dávkovanou kapalinu. Při vytlačování se zároveň pneumaticky zavírá přívod kapaliny z trychtýře a otevírá výpustný ventil, který pouští kapalinu potrubím až na dno sáčku. Celkový objem dávkované kapaliny je řízen pomocí dvou elektromagnetických senzorů, které snímají pozici pístu. Jeden je pevně umístěn na začátku pístu, druhým lze pohybovat po celé délce pístu a nastavit tak rozpětí pohybu pístu a tím tedy nasávané a dávkované množství kapaliny. Dávka je nastavitelná v rozpětí 15 - 360ml.
Profesionální zabalení do obalu typu flow-pack
Balící část dávkovače vám profesionálně zabalí jakékoliv tekutiny do obalu typu flow-pack, který si sama vyrobí z obyčejné ploché fólie. Fólie je odvíjena a svedena do tvarovacího potrubí, díky kterému se zformuje do rukávu (hadice). Konce fólie jsou svařeny podélně, čímž se z obyčejné ploché fólie - pásky o pevné šířce 26cm, vytvoří tunel, který se dále svaří také příčně na konci, čímž se vytvoří dno. Svařovací čelisti pro tvorbu horizontálního svaru jsou oboustranné. Uprostřed svaru se nachází vroubkovaný nůž, který vytvoří onen typický konec, který každý zná z většiny komerčních balení potravin. V jednom sevření tedy dojde k zatavení konce již nadávkovaného obalu a zároveň ustřižení a vytvoření dna dalšího obalu flow-pack. Délka sáčku se nastavuje na řídící jednotce dávkovače. Vytvářet lze libovolně dlouhé obaly od 4cm po 16cm. Šířka těchto obalů činí 12cm a je pevně dána tvarovacím potrubím a šířkou použitelné ploché fólie (260mm). Podélný svar - přehyb má 1cm délku.
Typ
šířka
váha
PP fólie 50um
260mm
5kg
zobrazit produkt
Nastavení dávky
Množství dávkované kapaliny se nastavuje mechanicky, pomocí posunu senzorů na dávkovacím pístu, nelze ji tedy nastavit digitálně v řídící jednotce. Délka sáčků, teplota obou svařovacích čelistí se nastavuje digitálně. Je proto třeba dávku nejprve odvážit do větších pytlíků a postupně optimalizovat jejich délku. Jakmile je dávka optimální, je možno senzor pevně aretovat, aby nemohlo dojít k jeho posunu a rozladění dávkovaného objemu.
Proces dávkování a balení je poté automatický. Stačí jen doplňovat zásobník kapaliny a monitorovat stav fólie. Řídící jednotka také počítá vyrobené kusy. Pro větší adjustaci lze nastavit kromě teplot a délky sáčků také dobu, po kterou budou svařovací čelisti přitlačeny k sobě (pro dokonalý svar) nebo také dobu, jakou bude balící část dávkovače čekat na úkap dávky (vhodné pro hustější kapaliny).
Pro dávkování je třeba přívod vzduchu o tlaku v rozpětí 0.5 - 0.7MPa. Vzduch se do dávkovače přivádí pomocí 8mm hadičky (vzduchová rychlospojka JG). Nechybí ani rychlovypínač pro snadné odpojení přívodu vzduchu. Součástí dávkovače je škrtící ventil s tlakoměrem, kterým lze stabilizovat tlak na požadovanou hodnotu. Za škrtícím ventilem se nachází odlučovač nečistot a kondenzátu. Balící zařízení se připojuje k 230V síti, součástí zařízení je jistič 10A a proudový chránič.
Dávkovací zařízení je nerezové, části přicházející do styku s kapalinou jsou vyrobeny z potravinářské nerezi 304L a 316L, která se běžně používá pro výrobu kuchyňského náčiní, piercingů, hodinek, šperků a je biokompatibilní. Nehrozí tedy kontaminace dávkovaného materiálu. Celá plnička je posazena na 6 kolečkách, takže ji lze pohodlně dle potřeby převážet.
Přesnost dávkování (dle viskozity)
<5% u řidších kapalin
<10% u velmi malých dávek a hustějších kapalin
Příklady:
u 20ml dávek viskozity podobné JARu byla naměřena maximální odchylka 1.5ml
u 200ml dávek viskozity vody byla naměřena maximální odchylka 4ml
Rychlost dávkování: dle nastavené dávky, délky sáčku, délky svařování
Videoukázka
