Programovatelný modul napájecího zdroje DPS5015 0-50V 0-15A s rozhraním Bluetooth a USB.
DPS5015 je výkonnější varianta modulového zdroje DPS3005 s přesnou regulací proudu a napětí v rozsahu 0-50V/0-15A, modul je určen pro vestavbu do krabice, nebo do panelů v laboratořích a školních dílnách. Dominantou zdroje je velký grafický LCD displej o velikosti 1,44", který zobrazuje veškeré potřebné informace a nastavené parametry (proud, napětí, výkon, režim ochrany). Přehledné menu slouží k nastavení základních výstupních veličin - napětí a proudu, nastavení ochran OVP, OCP a OPP, nastavení jasu displeje a ukládání nastavení do jednotlivých maker (až 10). Dvě z těchto maker (M1 a M2) jsou rychle přístupná přímo z hlavní obrazovky. Nechybí ani zámek hodnot. Ovládání je intuitivní a velmi snadné, je realizováno prostřednictvím otočného inkrementálního spínače, třemi tlačítky pro nastavení parametrů a jedním pro zapnutí/vypnutí výstupu zdroje.
Modul zdroje nabízí hned 3 nastavitelné ochrany: OVP - ochrana proti přepětí, OCP - ochrana proti nadproudu a OPP - ochrana proti překročení výkonu. Všechny tyto ochrany lze nastavit a při překročení těchto hodnot, dojde k automatickému odpojení napájení.
V balení najdete dva moduly (USB a Bluetooth), ty slouží pro komunikaci a ovládání zdroje s PC či zařízením se systémem Android. Ke zdroji je možné připojit vždy pouze jeden modul, ten se připojuje pomocí dodávaného kabelu s konektory.
Díky propracovanému PC softwaru dokáže modul zdroje nahradit i mnohem dražší laboratorní zdroje. Pomocí PC softwaru je možné nastavit a řidit nejen výstupní proud a napětí ale hlavně jednoduše a přesně řídit a programovat výstup modulu zdroje, funkce Auto test, Voltage scan a Current Scan, dovolí vzestupně či sestupně řídit napětí/proud v rozsahu vámi definovaných hodnot s velkou přesností a časovou prodlevou 0,1 až 60 sekund mezi jednotlivými kroky zvyšování či snižování napětí a proudu. Funkce Data Group dovoluje nastavit a uložit přímo do paměti modulu až deset různých Maker.
Zmíněné funkce jsou užitečné zejména při vývoji a oživování DIY a elektronických zařízení, formování kondenzátorů, v automatizaci, nabíjení, testování apod. Software je v angličtině, je velmi jednoduchý a dobře se ovládá, podporuje i nejnovější Windows 10. Software pro zařízení se systémem Android nabízí základní funkce: ovládání výstupu a záznam VA charakteristik s časovým razítkem do tabulek .xls (Excel).

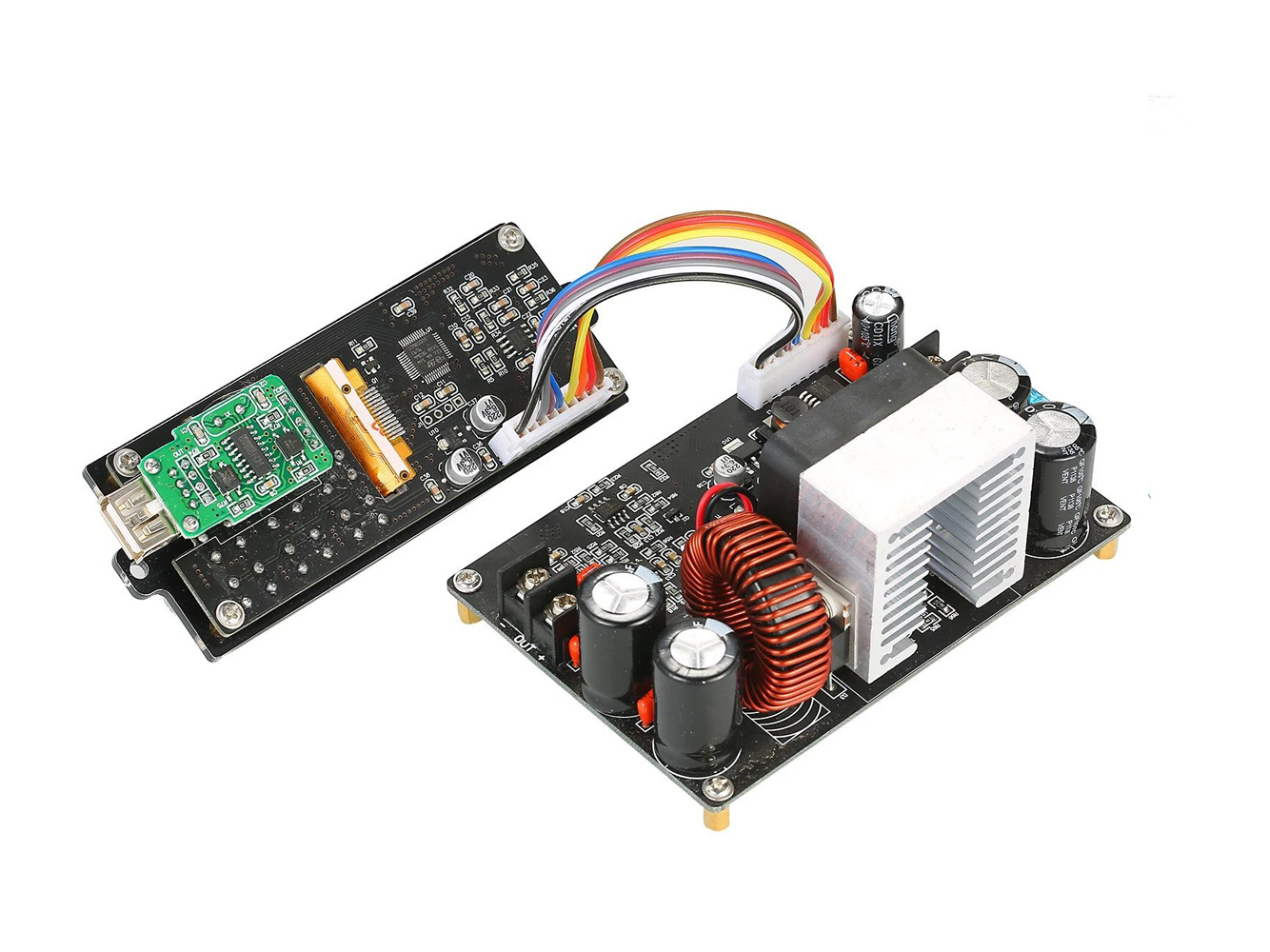

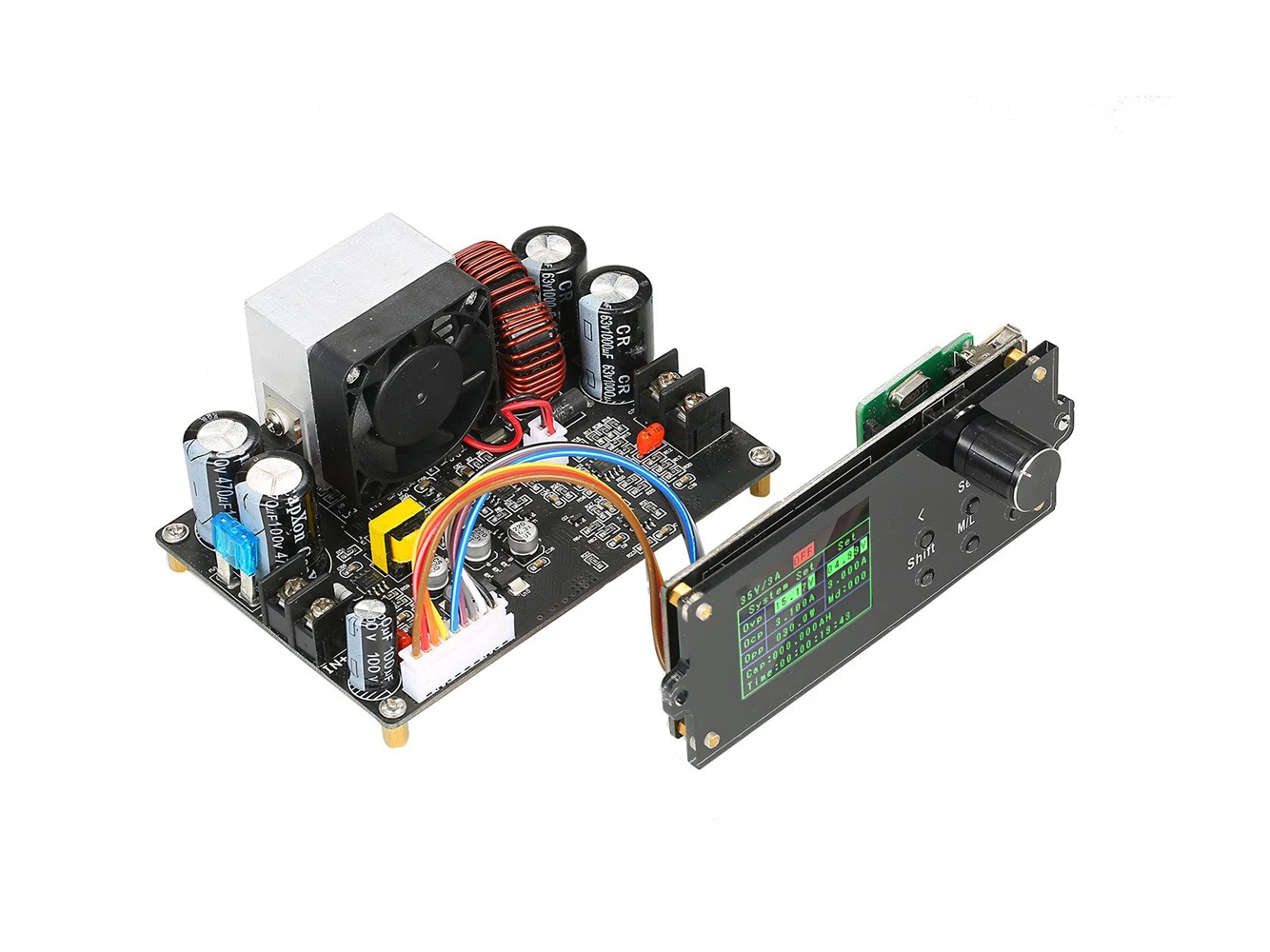

Celý modul se skládá z dvou částí: displej s ovládacími prvky a výkonová část s aktivním chlazením, obě části jsou spolu propojeny vícežilovým kabelem o délce 20cm.
Zdroj potřebuje vlastní stejnosměrné napájení v rozsahu 6-60V/15A, vstupní napětí musí být vždy alespoń 1,1x vyšší než požadované výstupní napětí. Pokud potřebujeme na výstupu regulovat napětí například 12V, je zapotřebí do vstupu zapojit zdroj s napětím alespoň 13,2VDC maximálně však 60VDC.
K tomuto spínanému zdroji doporučujeme pro externí napájení některý z našich průmyslových zdrojů.
Rozměry zdroje najdete v galerii výrobku.
Obsah balení: Modul zdroje DPS5015, Bluetooth modul, USB Modul, Kabely pro připojení modulů a výkonové části.
Software pro systémy Android a Windows je k dispozici na stránkách výrobce, odkaz na SW najdete v manuálu k výrobku.
Software je kompatibilní s WINDOWS 7/10, Android 7 a Vyšší.
