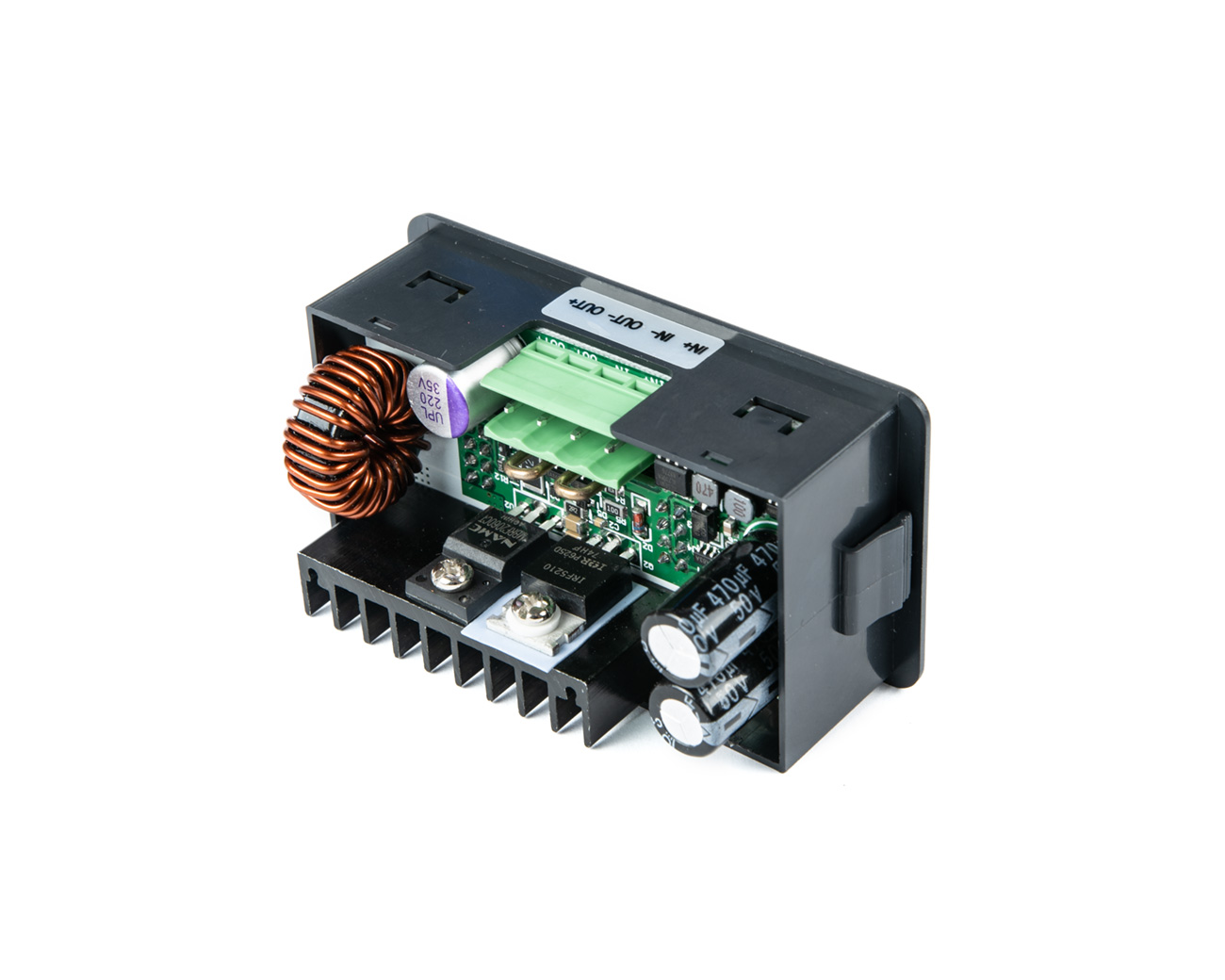

Modul spínaného zdroje s regulací V/A DPS3005 0-30V 0-5A s USB a BT komunikací

Programovatelný modul napájecího zdroje DPS3005 0-30V/0-5A s rozhraním Bluetooth a USB.

Modul zdroje DPS3005 s přesnou regulací proudu a napětí 0-30V/0-5A je určen pro vestavbu do krabice, nebo do panelů v pokračování textu

Kód produktu:

103637

Varianty:

skladem (2-5 ks)03.04.2024 může být u Vás
Modul spínaného zdroje s regulací V/A DPS3005 0-30V 0-5A s USB a BT komunikací 103637 https://www.hotair.cz/images/produkty/2/3828/modul-spinaneho-zdroje-s-regulaci-v-a-dps3005-0-30v-0-5a-s-usb-a-bt-komunikaci_1566978147.jpg
Cena: 2420.00
Dostupnost: skladem 2-5 ks
Cena s DPH Cena bez DPH
2 420 Kč 2 000 Kč
ks
Programovatelný modul napájecího zdroje DPS3005 0-30V/0-5A s rozhraním Bluetooth a USB.

Modul zdroje DPS3005 s přesnou regulací proudu a napětí 0-30V/0-5A je určen pro vestavbu do krabice, nebo do panelů v laboratořích a školních dílnách. Dominantou zdroje je velký grafický LCD displej o velikosti 1,44", který zobrazuje veškeré potřebné informace a nastavené parametry (proud, napětí, výkon, režim ochrany). Přehledné menu slouží k nastavení základních výstupních veličin - napětí a proudu, nastavení ochran OVP, OCP a OPP, nastavení jasu displeje a ukládání nastavení do jednotlivých maker (až 10). Dvě z těchto maker (M1 a M2) jsou rychle přístupná přímo z hlavní obrazovky. Nechybí ani zámek hodnot. Ovládání je intuitivní a velmi snadné, je realizováno prostřednictvím otočného inkrementálního spínače, třemi tlačítky pro nastavení parametrů a jedním pro zapnutí/vypnutí výstupu zdroje.

Modul zdroje nabízí hned 3 nastavitelné ochrany: OVP - ochrana proti přepětí, OCP - ochrana proti nadproudu a OPP - ochrana proti překročení výkonu. Všechny tyto ochrany lze nastavit a při překročení těchto hodnot, dojde k automatickému odpojení napájení.

V balení najdete také dva moduly (USB a Bluetooth), ty slouží pro komunikaci a ovládání zdroje s PC či zařízením se systémem Android. Ke zdroji je možné připojit vždy pouze jeden modul, ten se připojuje pomocí dodávaného kabelu s konektory.

Díky propracovanému PC softwaru dokáže modul zdroje nahradit i mnohem dražší laboratorní zdroje. Pomocí PC softwaru je možné nastavit a řidit nejen výstupní proud a napětí ale hlavně jednoduše a přesně řídit a programovat výstup modulu zdroje, funkce Auto test, Voltage scan a Current Scan, dovolí vzestupně či sestupně řídit napětí/proud v rozsahu vámi definovaných hodnot s velkou přesností a časovou prodlevou 0,1 až 60 sekund mezi jednotlivými kroky zvyšování či snižování napětí a proudu. Funkce Data Group dovoluje nastavit a uložit přímo do paměti modulu až deset různých Maker.

Zmíněné funkce jsou užitečné zejména při vývoji a  oživování DIY a elektronických zařízení, formování kondenzátorů, v automatizaci, nabíjení, testování apod. Software je v angličtině, je velmi jednoduchý a dobře se ovládá, podporuje i nejnovější Windows 10. Software pro zařízení se systémem Android nabízí základní funkce: ovládání výstupu a záznam VA charakteristik s časovým razítkem do tabulek .xls (Excel).

Zdroj potřebuje vlastní stejnosměrné napájení v rozsahu 6-40V/5A, vstupní napětí musí být vždy alespoń 1,1x vyšší než požadované výstupní napětí. Pokud potřebujeme na výstupu regulovat napětí například 12V, je zapotřebí do vstupu zapojit zdroj s napětím alespoň 13,2VDC maximálně však 40VDC.

K tomuto spínanému zdroji doporučujeme pro externí napájení některý z našich průmyslových zdrojů.


Obsah balení: Modul zdroje DPS3005, Bluetooth modul, USB Modul, Kabel pro připojení modulů.

Software pro systémy Android a Windows je k dispozici na stránkách výrobce, odkaz na SW najdete v manuálu k výrobku.
Software je kompatibilní s WINDOWS 7/10, Android 7 a Vyšší.

Software ke stažení ZDE























Parametry
Laboratorní zdroj
Druh zdrojemodulový (pro vestavbu)
Připojení k počítačiBluetoothUSB
Počet kanálů1
Symetrické napájeníne
Režim zdrojeCC (Constant Current)CV (Constant Voltage)CP (Constant Power)
Měřidladigitální
Rozlišení měřidla napětí (dílek) D=1 mV
Rozlišení měřidla proudu (dílek) D=1 mA
Přesnost měření napětí0,5 %
Přesnost měření proudu± 0,5 %
Stabilita< 0,5%
Pracovní teplota0°C až 50°C
Napájecí napětí6-40V DC
Účinnost88 %
Rozměry (šířka - výška - hloubka) [mm]79-43-48 mm
Proud5 A
Napětí30 V
Váha balení [kg]:0.127 kg
Více parametrů
Laboratorní zdroj
Druh zdrojemodulový (pro vestavbu)
Připojení k počítačiBluetoothUSB
Počet kanálů1
Symetrické napájeníne
Režim zdrojeCC (Constant Current)CV (Constant Voltage)CP (Constant Power)
Měřidladigitální
Rozlišení měřidla napětí (dílek) D=1 mV
Rozlišení měřidla proudu (dílek) D=1 mA
Přesnost měření napětí0,5 %
Přesnost měření proudu± 0,5 %
Stabilita< 0,5%
Pracovní teplota0°C až 50°C
Napájecí napětí6-40V DC
Účinnost88 %
Rozměry (šířka - výška - hloubka) [mm]79-43-48 mm
Proud5 A
Napětí30 V
Váha balení [kg]:0.127 kg
