3D mikroskop ALL-IN-ONE systém včetně SMART kamery, kvalitního průmyslového FullHD LCD AH-VA monitoru a regulovatelného LED osvětlení k objektivu.

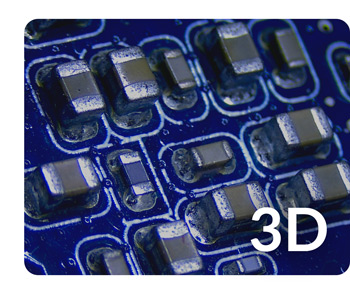

Tento mikroskop je vyjímečný svou 3D optikou, která mimo klasického mikroskopického zvětšení nabízí také možnost přepnutí do 3D pohledu, díky kterého lze pozorovat předměty z boku. Otáčením tohoto koncového stupně optiky získáte boční pohled ze všech stran pozorovaného objektu (při použití adekvátního zvětšení). Toto je zejména vhodné pro práci s plošnými spoji. Díky tomuto pohledu lze provést snadnou inspekci jednotlivých spojů i z boku, což je u SMD součástek zásadní.
Mikroskop disponuje digitální SMART kamerou s vysokým FullHD rozlišením 1080p (1920x1080px), která má svůj vlastní operační systém, který se ovládá díky USB myši - u toho modelu dodáváme bezdrátovou myš Genius. Kamera disponuje dvěmi USB porty, jedním pro připojení ovládací periferie a druhým pro připojení paměťového zařízení (flash disk,..).
Systém umožňuje měření včetně kalibrace měřítka. K dispozici jsou uživatelské linky (vodorovné, svislé, a kříže), díky kterým lze například pozicovat pozorovaný objekt do záběru pro přesnou tvorbu screenshotů. Nechybí ani režim pravítka (X,Y a průměr). Samozřejmostí je pokročilé nastavení obrazu. Menu lze skrýt pravým tlačítkem pro využití celé plochy záběru. Do obrazu je možné kreslit, přidávat obrazce a geometrické tvary v různých barvách pro označování např. vad výrobku. Kamera natáčí videa ve FullHD. Celý systém je možné ovládat počítačovou myší s USB, kterou připojíte přímo do mikroskopu.

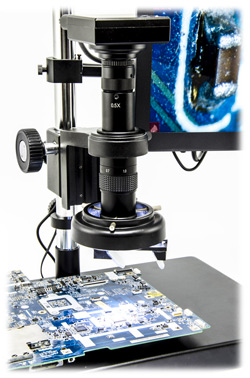

Optika mikroskopu je upevněna na celokovovém bytelném stojanu profesionálního elektronického mikroskopu umožňující posun nahoru a dolů a otáčení kolem své osy. Stojan disponuje obrovskou pracovní základnou o rozměru 378x235mm, na které lze umístit jakékoliv PCB
Monitor se připevňuje přímo na nosnou tyč konstrukce, všechny díly mikroskopu tak tvoří kompaktní celek, který vám na stole nezabere více místa, než je nutné (monitor možno nechat na podstavci).
K dokonalému osvětlení snímaného povrchu slouží kruhová LED lampa svítící jasně bílým světlem, aby byly zachovány barevné tóny objektů. Ve spojení s citlivým snímačem kamery poskytuje dostatečné nasvícení i při maximálním zvětšení bez výrazného nárustu šumu v obraze. Stačí umístit sledovanou či opravovanou součást pod objektiv, zapnout napájení, nastavit otočným kolečkem požadovanou ohniskovou vzdálenost a doostřit kolečkem na suportu objektivu.
Optika je schopna zaostřit z několika centimetrů a nechá vám tak dostatek místa pro práci (letování, testpointové operace, přerušování spojů na desce…) pod hlavou objektivu.
Pozorovací vzdálenost | |||
---|---|---|---|
V režimu 3D | V klasickém 2D režimu | ||
při max. zvětšení: | 5cm | při max. zvětšení: | 10cm |
při min. zvětšení: | 15cm | při min. zvětšení: | 27cm |
