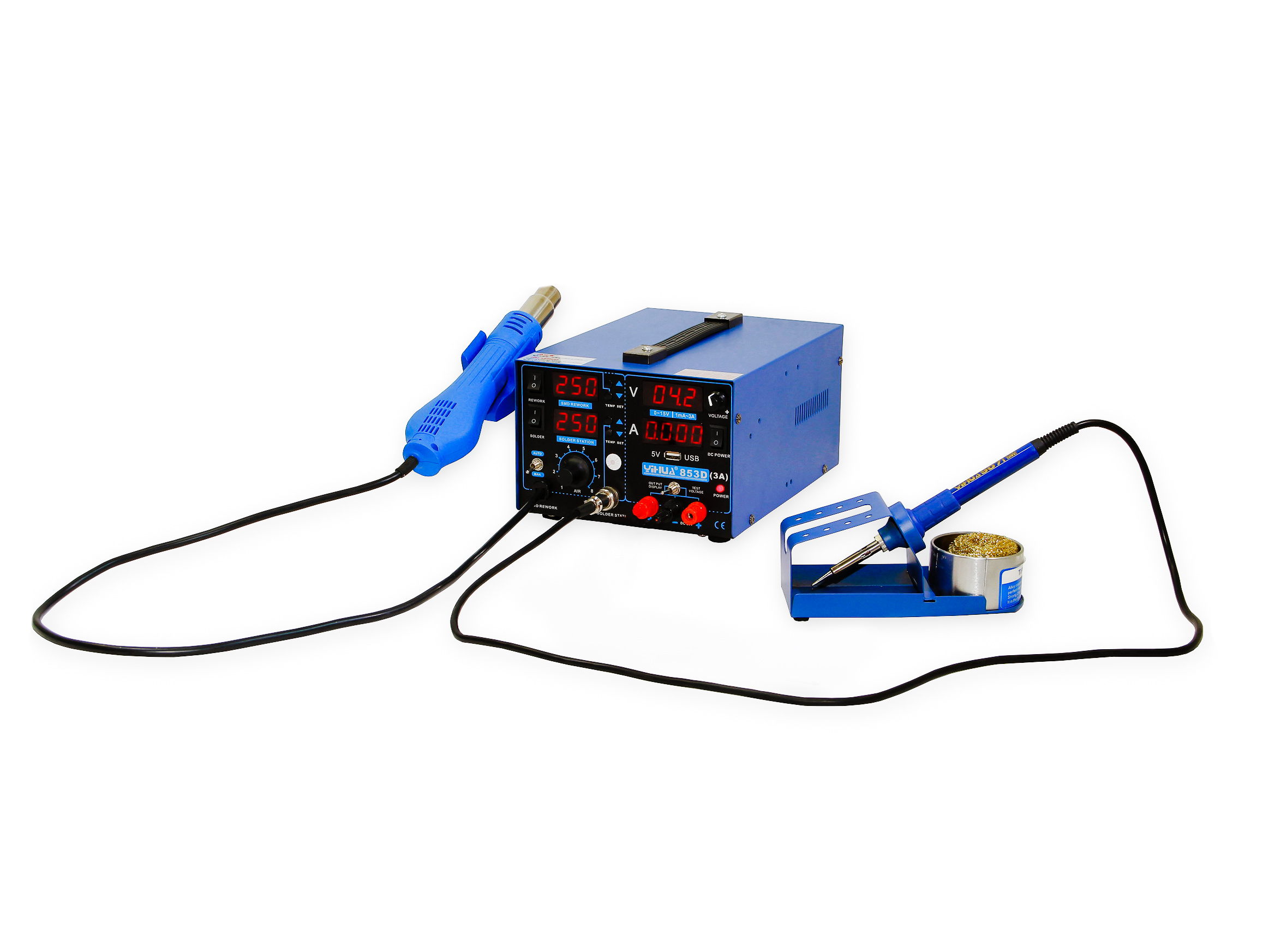

Digitální pájecí stanice s laboratorním zdrojem Yihua 853D

Moderní stanice postavená na nové plně digitální platformě vybudované kolem dvoujádrových procesorů Samsung, které umožňují rychlou odezvu Fuzzy Logic PID regulátoru teploty horkého vzduchu, hrotu mikropájky i stabilizovaného regulovaného zdroje. Obvodové pokračování textu

Kód produktu:

101116
skladem (6-25 ks)Pozítří 06.12.2022 může být u Vás
Digitální pájecí stanice s laboratorním zdrojem Yihua 853D 101116 https://www.hotair.cz/images/produkty/1/1122/digitalni-pajeci-stanice-s-laboratornim-zdrojem-yihua-853d_1624268400.jpg YIHUA
Cena: 4719.00
Dostupnost: skladem 6-25 ks
Cena s DPH Cena bez DPH
4 719 Kč 3 900 Kč
ks
Moderní stanice postavená na nové plně digitální platformě vybudované kolem dvoujádrových procesorů Samsung, které umožňují rychlou odezvu Fuzzy Logic PID regulátoru teploty horkého vzduchu, hrotu mikropájky i stabilizovaného regulovaného zdroje. Obvodové řešení stanice, kvalita komponent a stejně tak dílenské zpracování výrobků Yihua představuje posun o třídu výše oproti entry-level systémům řady 850 a 852.

Horkovzdušná část je osazena 550W topným tělesem a turbínovým ventilátorem v rukojeti zaručujícím plynulý tok horkého vzduchu bez pulzací. Nově k funkci snížení teploty horkého vzduchu při odložení rukojeti do stojánku přibyla užitečná funkce vypnutí ochlazování jednoduše aktivovaná páčkovým přepínačem na čelním panelu. Mikropájka používá nový typ pájecího pera s keramickou topnou vložkou o příkonu 50W a klasickými pájecími hroty kompatibilními s řadou 900 "T". Pokud není mikropájka 10 minut využívána, je tato skutečnost systémem vyhodnocena a teploty hrotu automaticky klesne na 200°C. Tato funkce výrazně přispívá k prodloužení životnosti hrotu.

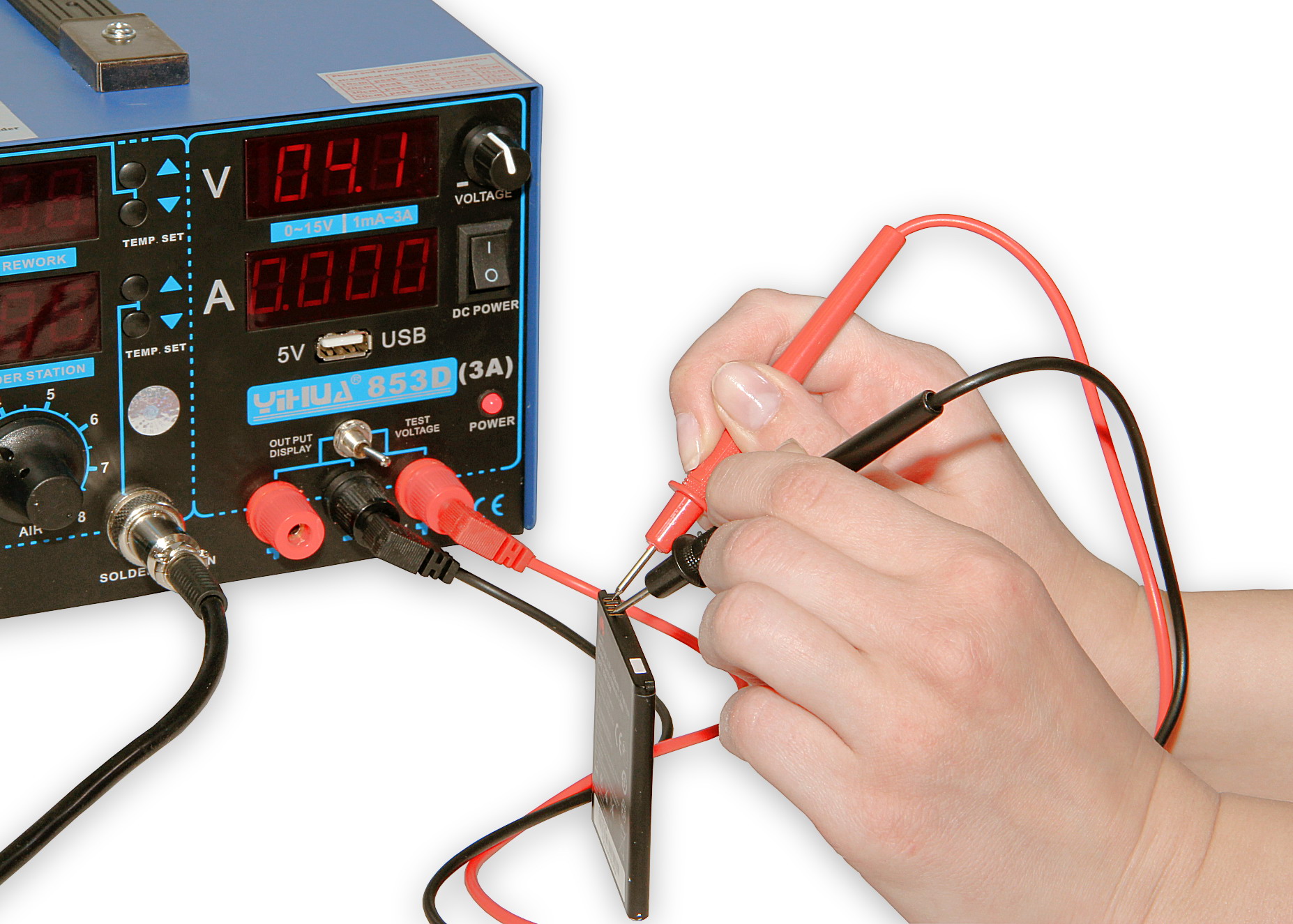

Integrovaná zdrojová část představuje samostatně řízený plnohodnotný laboratorní zdroj napětí regulovaný v rozmezí 0-15V s aktivním chlazením. Ventilátor chlazení zdrojové části se spíná až při vysokém zatížení zdroje. Pokud není dochlazování stabilizačních prvků nutné, je ventilátor v klidu. Aktuální napětí na výstupních svorkách je zobrazeno na segmentovém displeji s dílkem 0,1V. Odebíraný proud je zobrazován na 4 místném displeji s dílkem 1mA. Při překročení proudu 3A se zdroj vypne a k obnovení činnosti dojde automaticky po odpojení zátěže. Zcela nezávislou část představuje stabilizovaný zdroj 5V, jehož výstup je vyveden na zdířku USB pro napájení jakýchkoli zařízení s USB konektorem. Interní měřidlo napětí laboratorního zdroje je možné po přepnutí páčkového přepínače použít jako voltmetr, jak je ilustrováno na obrázku. Činnost zdroje v tomto módu není nikterak ovlivněna.

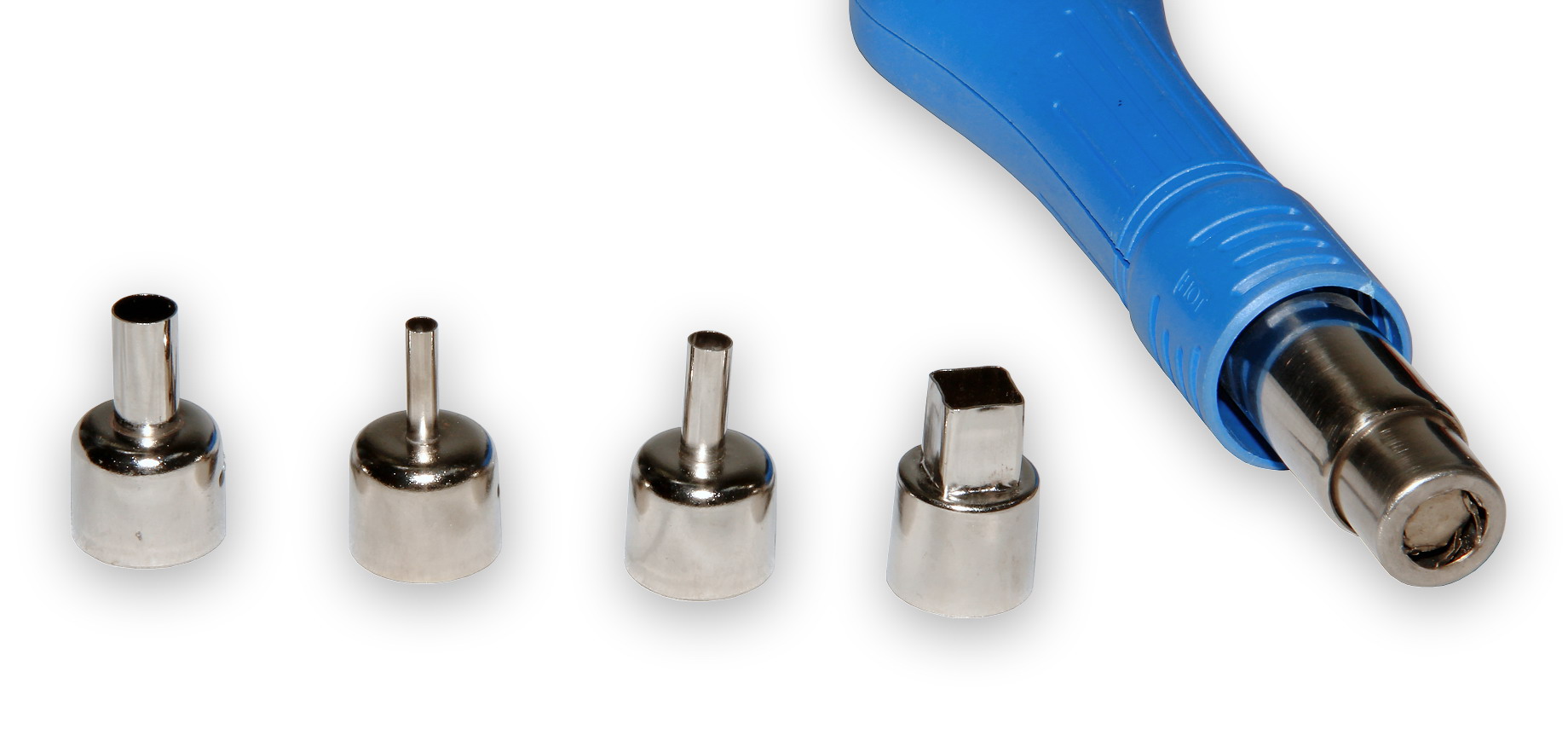

Součásti balení: držák hotair rukojeti, stojánek na pájecí pero, drátěná špongie, horkovzdušné trysky o průměru 5, 7 a 10 mm (kruhový průřez), 12x12 mm (čtvercový průřez)

Tato pájecí stanice je kompatibilní s širokou nabídkou pájecích hrotů řady 900 a horkovzdušných nástavců.



Parametry
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály550 W
Ovládání teploty vzduchudigitální (tlačítky)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 480 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchuturbína
Průtok vzduchu (regulovatelný)1 - 120 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchune
Funkce prodloužení životnosti spirály horkého vzduchuano
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyne
Vakuová pinzetane
Předehřevne
Laboratorní zdrojano
Hmotnost stanice [kg]3.95 kg
Hmotnost ruční části [g]190 g
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]195-140-250 mm
Mikropájka
Výkon50 W
Ovládání teplotydigitální (tlačítky)
Ukazatel teplotydigitální (displej)
Rozsah regulace teploty200 - 480 °C
Funkce prodloužení životnosti hrotuano
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu24 V
Výměnné hroty (typ)klasické řada 900-T
Typ pájecího peraYIHUA 907F
Laboratorní zdroj
Druh zdrojelineární
Počet kanálů2
Symetrické napájeníne
Režim zdrojeCV (Constant Voltage)
Měřidladigitální
Rozlišení měřidla napětí (dílek) D=100 mV
Rozlišení měřidla proudu (dílek) D=1 mA
Zvlnění napětí< 1 mVrms
Stabilita< 0,01±2mV
Izolační odpor> 20MΩ
Proud3 A
Napětí5 V15 V
Váha balení [kg]:4.9 kg
