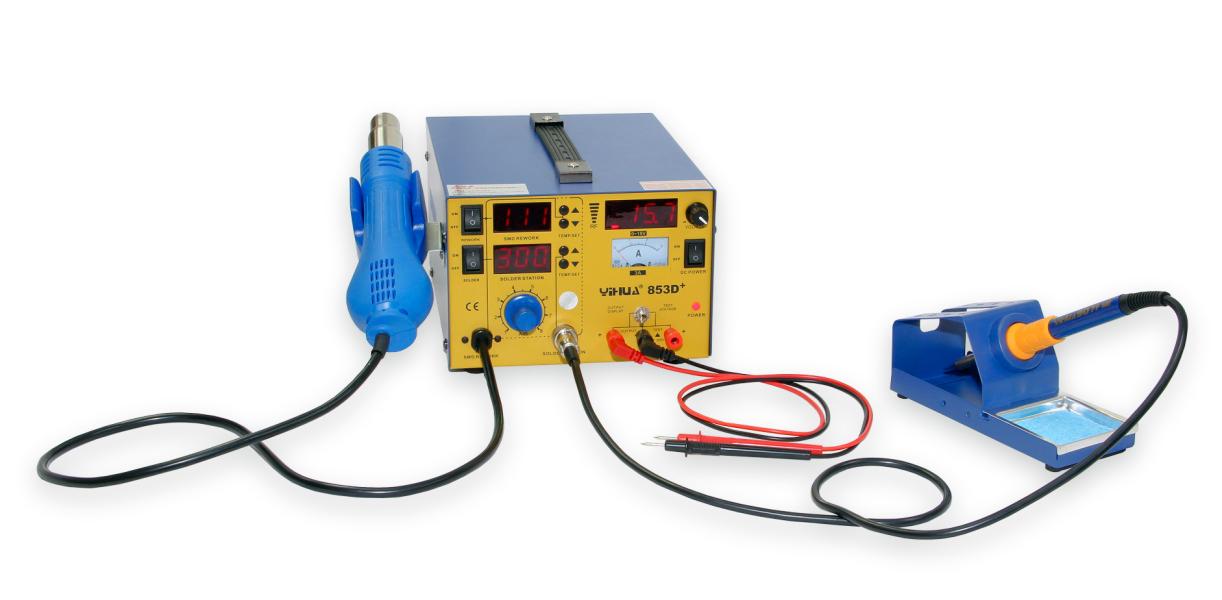

Rework stanice s laboratorním zdrojem Yihua 853D+

Moderní stanice kombinovaná s laboratorním zdrojem postavená na nové platformě vybudované kolem dvoujádrových procesorů Samsung, které umožňují rychlou odezvu Fuzzy Logic PID regulátoru teploty horkého vzduchu a hrotu mikropájky. Obvodové pokračování textu

Kód produktu:

101324
skladem (2-5 ks)Pozítří 06.12.2022 může být u Vás
Rework stanice s laboratorním zdrojem Yihua 853D+ 101324 https://www.hotair.cz/images/produkty/1/1340/rework-stanice-s-laboratornim-zdrojem-yihua-853d_0.jpg YIHUA
Cena: 4598.00
Dostupnost: skladem 2-5 ks
Cena s DPH Cena bez DPH
4 598 Kč 3 800 Kč
ks

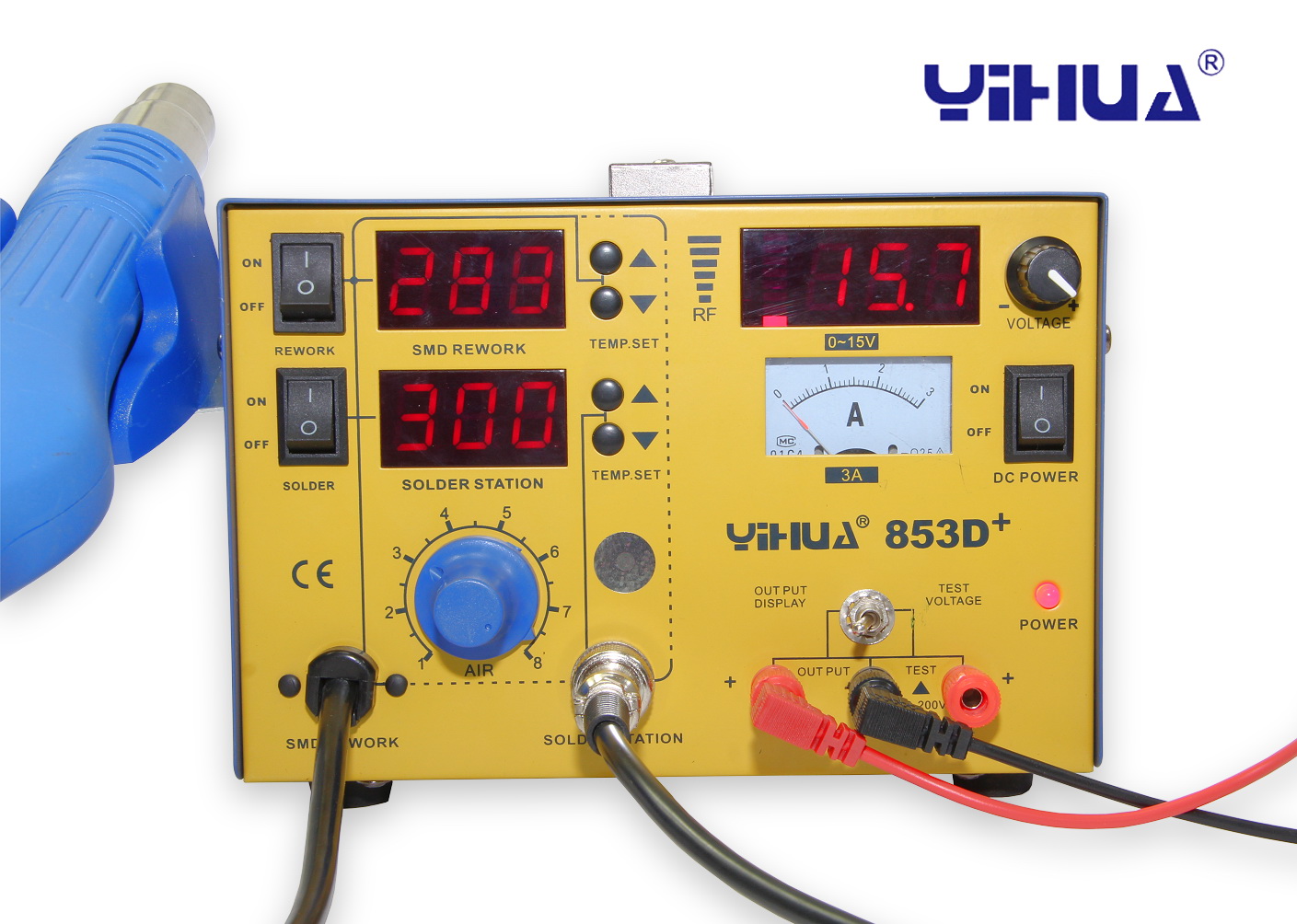

Moderní stanice kombinovaná s laboratorním zdrojem postavená na nové platformě vybudované kolem dvoujádrových procesorů Samsung, které umožňují rychlou odezvu Fuzzy Logic PID regulátoru teploty horkého vzduchu a hrotu mikropájky. Obvodové řešení stanice, konstrukční řešení stanice, kvalita komponent a stejně tak dílenské zpracování výrobků Yihua představuje posun oproti entry-level systémům řady 850 a 852. Popisovaná varianta "+" je osazena ručičkovým měřidlem proudu a RF ukazatelem výkonu pro základní test koncových stupňů mobilních telefonů.


Horkovzdušná část je osazena 550W topným tělesem a turbínovým ventilátorem v rukojeti zaručujícím plynulý tok horkého vzduchu bez pulzací. Mikropájka používá nový typ pájecího pera s keramickou topnou vložkou o příkonu 50W a klasickými pájecími hroty kompatibilními s řadou 900 "T".

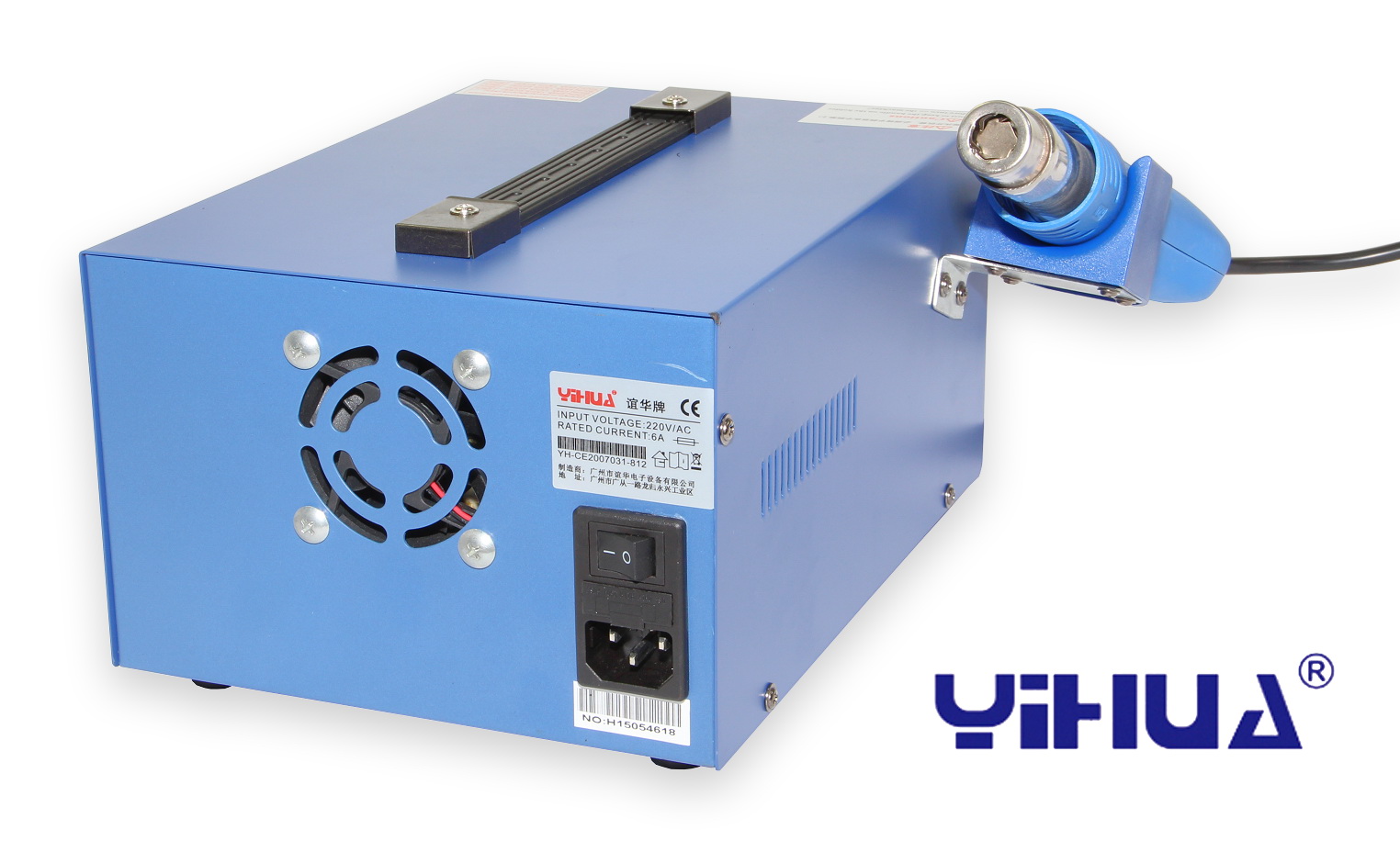

Integrovaná zdrojová část představuje samostatně řízený plnohodnotný laboratorní zdroj napětí regulovaný v rozmezí 0-15V s aktivním chlazením. Ventilátor chlazení zdrojové části se spíná až při vysokém zatížení zdroje. Pokud není dochlazování stabilizačních prvků nutné, je ventilátor v klidu. Aktuální napětí na výstupních svorkách je zobrazeno na segmentovém displeji s dílkem 0,1V. Odebíraný proud odečtete na ručičkovém analogovém měřidle. Při překročení proudu 3A se zdroj vypne a k obnovení činnosti dojde automaticky po odpojení zátěže. Interní měřidlo napětí laboratorního zdroje je možné po přepnutí páčkového přepínače použít jako voltmetr. Činnost zdroje v tomto módu není nikterak ovlivněna. Pro práci s mobilními telefony je stanice vybavena měřičem RF výkonu v GSM a 3G.

Součásti balení: držák hotair rukojeti, stojánek na pájecí pero, horkovzdušné trysky o průměru 5, 7 a 10 mm (kruhový průřez), 12x12 mm (čtvercový průřez), kabely s měřícími hroty k voltmetru


Tato pájecí stanice je kompatibilní s širokou nabídkou pájecích hrotů řady 900 a horkovzdušných nástavců.

Parametry
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály550 W
Ovládání teploty vzduchudigitální (tlačítky)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 500 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchuturbína
Průtok vzduchu (regulovatelný)1 - 120 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchune
Funkce prodloužení životnosti spirály horkého vzduchuano
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyne
Vakuová pinzetane
Předehřevne
Laboratorní zdrojano
Hmotnost stanice [kg]4 kg
Hmotnost ruční části [g]190 g
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]195-140-250 mm
Mikropájka
Výkon50 W
Ovládání teplotydigitální (tlačítky)
Ukazatel teplotydigitální (displej)
Rozsah regulace teploty200 - 500 °C
Funkce prodloužení životnosti hrotune
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu24 V
Výměnné hroty (typ)klasické řada 900-T
Typ pájecího peraYIHUA 907F
Laboratorní zdroj
Druh zdrojelineární
Připojení k počítačine
Počet kanálů1
Symetrické napájeníne
Režim zdrojeCV (Constant Voltage)
Měřidladigitálníanalogová
Rozlišení měřidla napětí (dílek) D=100 mV
Rozlišení měřidla proudu (dílek) D=100 mA
Zvlnění napětí< 1 mVrms
Stabilita< 0,01±2mV
Izolační odpor> 20MΩ
Proud3 A
Napětí15 V
Váha balení [kg]:4.7 kg
Více parametrů
Horkuvzdušná stanice
Typ stolní
Výkon horkovzdušné spirály550 W
Ovládání teploty vzduchudigitální (tlačítky)
Ukazatel teploty horkého vzduchudigitální (displej)
Rozsah regulace teploty horkého vzduchu100 - 500 °C
Stabilizace teplotyměřením výstupní teploty
Typ generátoru foukaného vzduchuturbína
Průtok vzduchu (regulovatelný)1 - 120 l/min
Ovládání průtoku vzduchuanalogový (potenciometrem)
Ukazatel průtoku vzduchune
Funkce prodloužení životnosti spirály horkého vzduchuano
Mikropájkaano
Desolderne
Odsávání zplodin od hrotu mikropájkyne
Vakuová pinzetane
Předehřevne
Laboratorní zdrojano
Hmotnost stanice [kg]4 kg
Hmotnost ruční části [g]190 g
Napájecí napětí230V/50Hz
Rozměry (šířka - výška - hloubka) [mm]195-140-250 mm
Mikropájka
Výkon50 W
Ovládání teplotydigitální (tlačítky)
Ukazatel teplotydigitální (displej)
Rozsah regulace teploty200 - 500 °C
Funkce prodloužení životnosti hrotune
Odpor hrotu proti zemnění< 2 Ω
Potenciál hrotu proti zemnění< 2 mV
Pracovní napětí pro ohřev hrotu24 V
Výměnné hroty (typ)klasické řada 900-T
Typ pájecího peraYIHUA 907F
Laboratorní zdroj
Druh zdrojelineární
Připojení k počítačine
Počet kanálů1
Symetrické napájeníne
Režim zdrojeCV (Constant Voltage)
Měřidladigitálníanalogová
Rozlišení měřidla napětí (dílek) D=100 mV
Rozlišení měřidla proudu (dílek) D=100 mA
Zvlnění napětí< 1 mVrms
Stabilita< 0,01±2mV
Izolační odpor> 20MΩ
Proud3 A
Napětí15 V
Váha balení [kg]:4.7 kg
