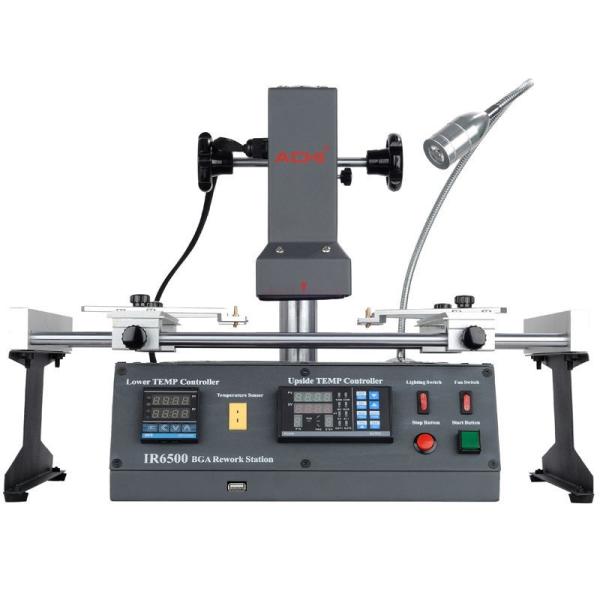

Infračervený pájecí systém s připojením k PC typ iR6500

IR6500 je digitálně kontrolovaná stanice pro infračervené pájení přetavením. Narozdíl od systémů užívajících konvekčního pájení (hotair nebo kombinace ič preheater a horký vzduch), využívá k ohřevu výhradně infrazářiče, a to jak pokračování textu

Kód produktu:

100370
skladem (1 ks)Pozítří 06.12.2022 může být u Vás

Zboží lze zapůjčit na 10 dní za 3000 Kč ( bez DPH)

Zapůjčit
Infračervený pájecí systém s připojením k PC typ iR6500 100370 https://www.hotair.cz/images/produkty/1/386/infracerveny-pajeci-system-s-pripojenim-k-pc-typ-ir6500_1594812395.jpg ACHI
Cena: 32912.00
Dostupnost: skladem 1 ks
Cena s DPH Cena bez DPH
32 912 Kč 27 200 Kč
ks
IR6500 je digitálně kontrolovaná stanice pro infračervené pájení přetavením. Narozdíl od systémů užívajících konvekčního pájení (hotair nebo kombinace ič preheater a horký vzduch), využívá k ohřevu výhradně infrazářiče, a to jak ke spodnímu ohřevu - předehřívání plošného spoje, tak i k přímému ohřevu letované součásti. IR reflektor je otočný kolem osy, na které je upevněn. Výška zářiče nad povrchem součástky/PCB je nastavitelná otočným kolečkem. Reflow proces je řízený zvlášť pro preheater a zvlášť pro ir pájku.



Ovládání využívá zpětné vazby měřením teploty plotny preheateru pomocí vestavěného teplotního spínače. Druhé teplotní čidlo je možné umístit přesně na plochu, kde potřebujete měřit teplotu - seshora PCB.

​Činnost rework stanice během reflow procesu může být monitorována zkrze rozhraní USB na PC. Obslužný software je dodáván na CD spolu se stanicí. Software graficky zaznamenává časy a průběhy obou měřených teplot během pájení-odpájení. Propracovaný systém řízení výkonu jednotlivých zářičů umožňuje definovat až 16 časových úseků, které tvoří jednotlivé segmenty procesu přetavení pájecí slitiny během pájení eventuálně odletování součástek.

Plošný spoj lehce upnete do nastavitelného supportu. Přisvětlení zprostředkuje integrovaná LED lampa na ohebném husím krku.

Rework stanice iR6500 je inovací typu iR6000, dále vylepšující některé její vlastnosti. Klíčové vlastnosti a funkce systému zůstavají shodné s typem iR6000, včetně příkonu předehřevu i tepelného emitoru v hlavici. Změna však tkví v povrchu obou zářičů; iR6500 je na rozdíl od iR6000 osazena černěnými plotnami, jejichž profil vyzařování se více blíží záření absolutně černého tělesa. Emise infračerveného spektra je efektivnější, což vede k nižší teplotě povrchu při stejném množství vyzářené energie.

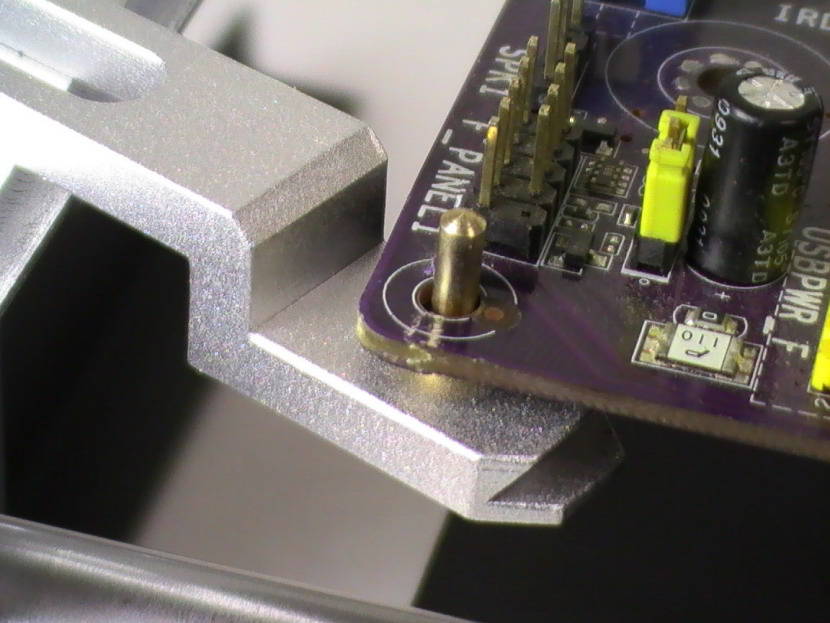

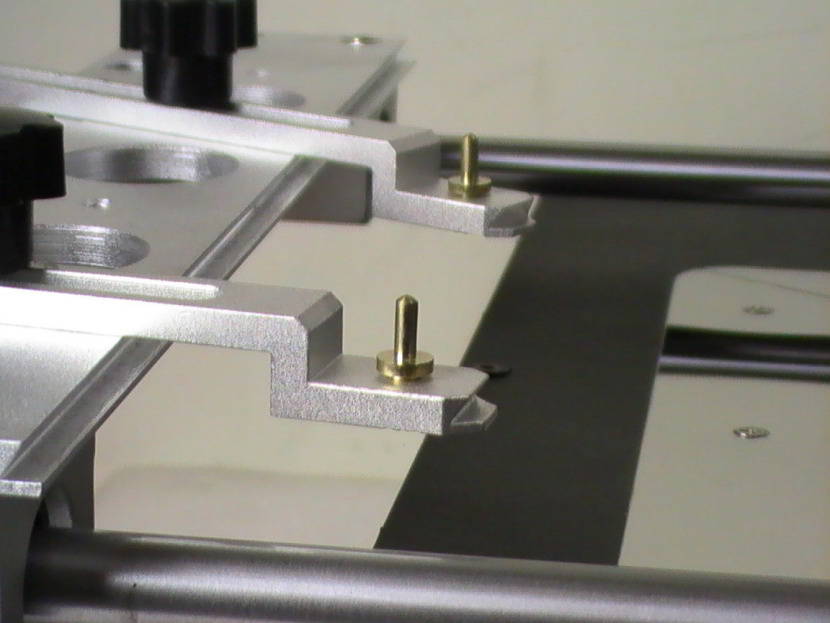

Další změna se týká způsobu uchycení desky plošných spojů nebo spíše rozšíření možností při uchycení PCB. Atypicky tvarované desky nebo desky osazené většími součástkami až ke kraji plošného spoje může být problém spolehlivě přichytit starším typem suportu. Obrázky ilustrují využití ramínek rozšiřujících uchopovací schopnosti oproti iR6000.

Třetí výrazný upgrade pak představuje nativní USB interface pro spojení s PC namísto RS-232 UART rozhraní použitého u iR6000. Spojení stanice iR6000 s moderním PC vyžadovalo kvůli absenci COM portů pořízení převodníku RS232-USB. IR6500 tuto potřebu eliminuje a pro propojení je přiložen USB kabel. USB zdířka je stejně jako místo pro připojení externího snímače přesunuto zezadu na čelní stranu přístroje.


Digitálně řízený ir pájecí systém s USB připojením
pájení technologií: CBGA, CCGA, CSP, QFN, MLF, PGA a všechny BGA čipy ze zelené pryskyřice

Parametry
Infra stanice
Infra zářičocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu
Vlnová délka IR záření2 až 10 mikronů
Životnost zářičevíce než 5000 hod.
Stabilizace teplotyměřením výstupní teploty
Výkon IR reflektoru450 W
Rozměry reflektoru80 x 80 mm
Čidla teploty2 senzoryano
Výkon stanice1350 W
Řízení teploty IR pájky (reflektoru)nezávislé
Časovač pro IR pájkuano16 časových segmentů pro jednotlivé fáze pájení
Řízené nucené chlazení pracovní oblastine
Vakuová pinzetane
Připojení k PCUSB
Vnější rozměry stanice (šířka - výška - hloubka) [mm]480-480-420 mm
Hmotnost15 kg
Napájecí napětí230V/50Hz
Předehřev
Výkon800 W
Plocha ohřevu180 x 180 mm
Ukazatel teplotydigitální (displej)
Ovládání teplotydigitální (tlačítky)
Rozsah regulace teploty1 - 420 °C
Infra zářičocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu
Vlnová délka IR záření2 až 10 mikronů
Životnost zářičevíce než 5000 hod.
Řízení teploty předehřevunezávislé
Časovač0.01 sek. až 99 hod.
Váha balení [kg]:18 kg
Více parametrů
Infra stanice
Infra zářičocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu
Vlnová délka IR záření2 až 10 mikronů
Životnost zářičevíce než 5000 hod.
Stabilizace teplotyměřením výstupní teploty
Výkon IR reflektoru450 W
Rozměry reflektoru80 x 80 mm
Čidla teploty2 senzoryano
Výkon stanice1350 W
Řízení teploty IR pájky (reflektoru)nezávislé
Časovač pro IR pájkuano16 časových segmentů pro jednotlivé fáze pájení
Řízené nucené chlazení pracovní oblastine
Vakuová pinzetane
Připojení k PCUSB
Vnější rozměry stanice (šířka - výška - hloubka) [mm]480-480-420 mm
Hmotnost15 kg
Napájecí napětí230V/50Hz
Předehřev
Výkon800 W
Plocha ohřevu180 x 180 mm
Ukazatel teplotydigitální (displej)
Ovládání teplotydigitální (tlačítky)
Rozsah regulace teploty1 - 420 °C
Infra zářičocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu
Vlnová délka IR záření2 až 10 mikronů
Životnost zářičevíce než 5000 hod.
Řízení teploty předehřevunezávislé
Časovač0.01 sek. až 99 hod.
Váha balení [kg]:18 kg
