Kontaktní pájecí deska typ 946C

Stanice pro přímý kontaktní ohřev součástek položením na vyhřívanou desku. Plocha ohřevu činí 200x200 mm a na rozdíl od stanice HT-R260 nemá k dispozici nevyhřívanou část pro ochlazování pájených komponent přetažením pokračování textu

Kód produktu:

100046

Varianty:

skladem (6-25 ks)22.08.2022 může být u Vás

Zboží lze zapůjčit na 10 dní za 500 Kč ( bez DPH)

Zapůjčit
Kontaktní pájecí deska typ 946C 100046 https://www.hotair.cz/images/produkty/1/64/kontaktni-pajeci-deska-typ-946c_1575533644.jpg YIHUA
Cena: 5566.00
Dostupnost: skladem 6-25 ks
Cena s DPH5 566 Kč
242,00 €
Cena bez DPH4 600 Kč
200,00 €
ks
Stanice pro přímý kontaktní ohřev součástek položením na vyhřívanou desku. Plocha ohřevu činí 200x200 mm a na rozdíl od stanice HT-R260 nemá k dispozici nevyhřívanou část pro ochlazování pájených komponent přetažením na studenou část. Hliníková deska je vyhřívána pomocí dvou topných těles o celkovém příkonu 800W a to rovnoměrně po celé ploše na zvolenou teplotu.

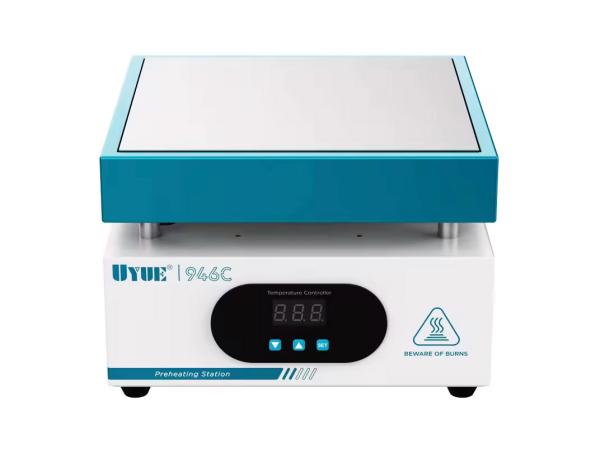

 Zobrazení i nastavení požadované teploty je digitální a provádí se tlačítky pod segmentovým LED displejem. Oproti stanici HT-R260 není možné nastavit vyšší teploty desky než 350°C. Pokud však má být využívána k pájení elektronických součástek cínovými slitinami, je uvedená hodnota maximální a nepřekročitelná pro tuto techniku vytváření spojů.

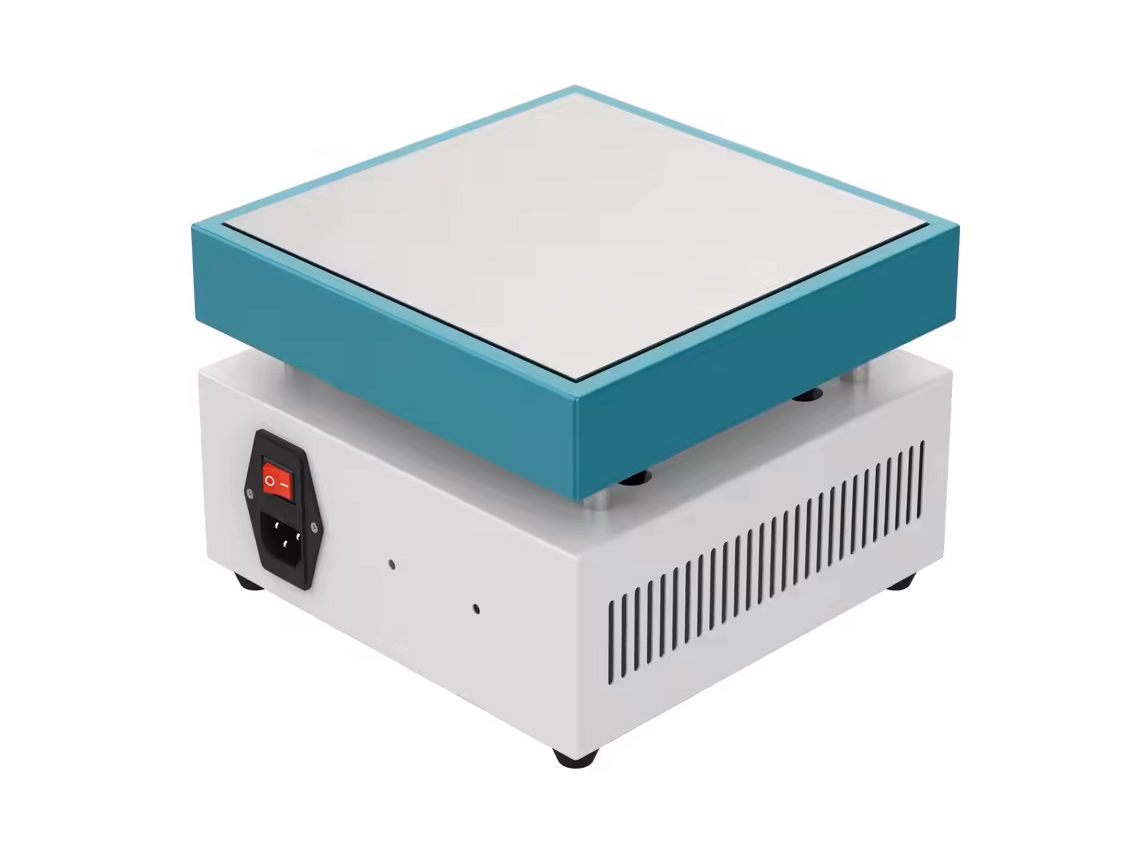

Topná plotna je vhodným konstrukčním řešením oddělena (viz foto) od opěrného šasi s řídící elektronikou, což dovoluje nepřetržitý provoz bez obav ze zahřívání podstavné části.

Absolutně rovná plotna s kontrolovatelnou teplotou je také vynikajícím pomocníkem při výměnách displejů respektive prasklých dotykových ploch chytrých telefonů. Slepený komplet digitizeru a LCD je potřeba zahřát na poměrně vysokou teplotu a hlavně po celé ploše tak, aby šel displej od touchscreenu odlepit. Nahřívání slepených komponent na kontaktním podehřevu je spolehlivou metodou rozlepení a výměny prasklého skla.

Příklad použití kontaktního preheateru naleznete u stanice HT-R260.

Parametry
Předehřev
Výkon800 W
Plocha ohřevu200 x 200 mm
Ukazatel teplotydigitální (displej)
Ovládání teplotydigitální (tlačítky)
Rozsah regulace teploty50 - 350 °C

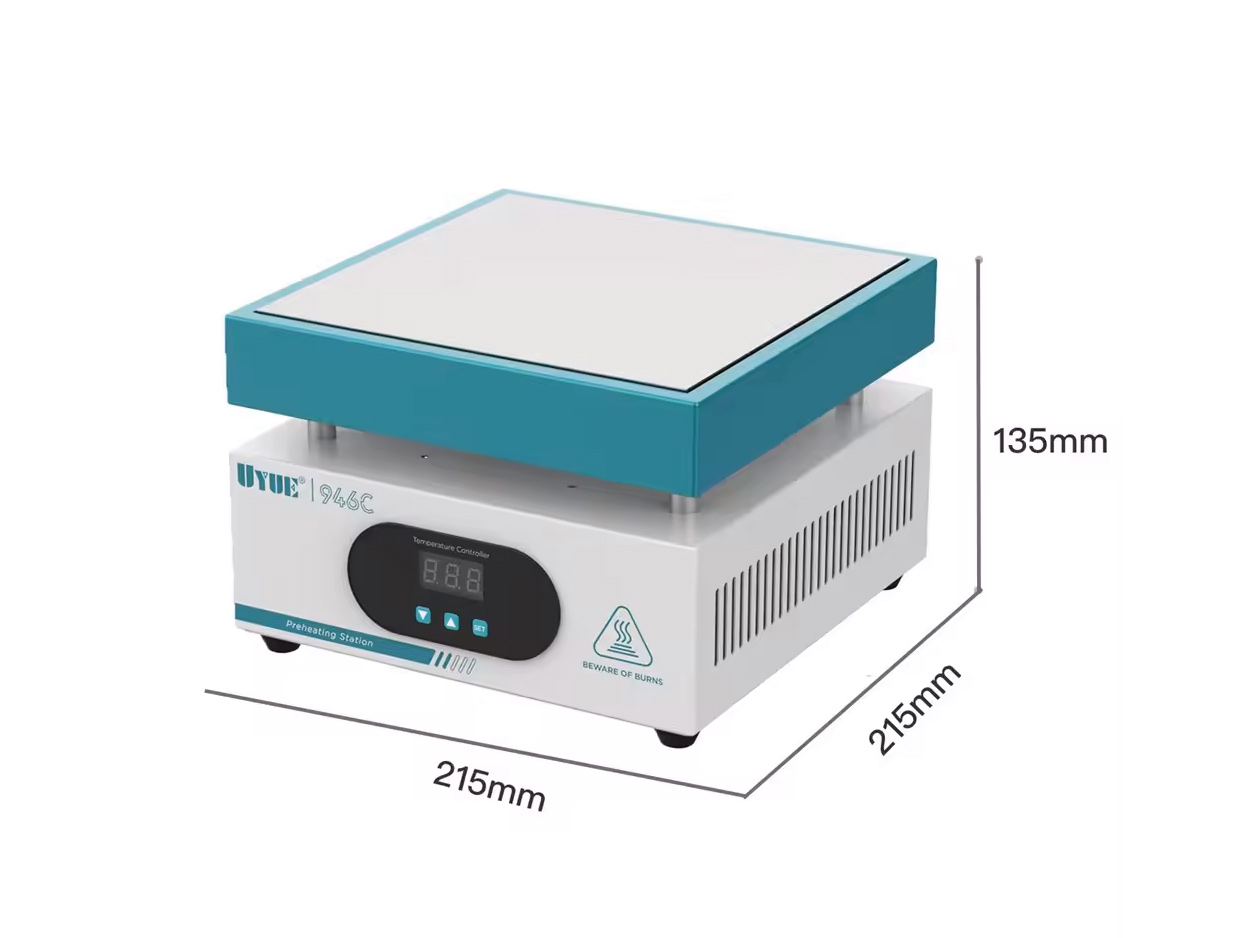

Rozměry (šířka - výška - hloubka) [mm]215-150-215 mm
Napájecí napětí230/50Hz
Váha balení [kg]:3.3 kg
Více parametrů
Předehřev
Výkon800 W
Plocha ohřevu200 x 200 mm
Ukazatel teplotydigitální (displej)
Ovládání teplotydigitální (tlačítky)
Rozsah regulace teploty50 - 350 °C
Rozměry (šířka - výška - hloubka) [mm]215-150-215 mm
Napájecí napětí230/50Hz
Váha balení [kg]:3.3 kg
