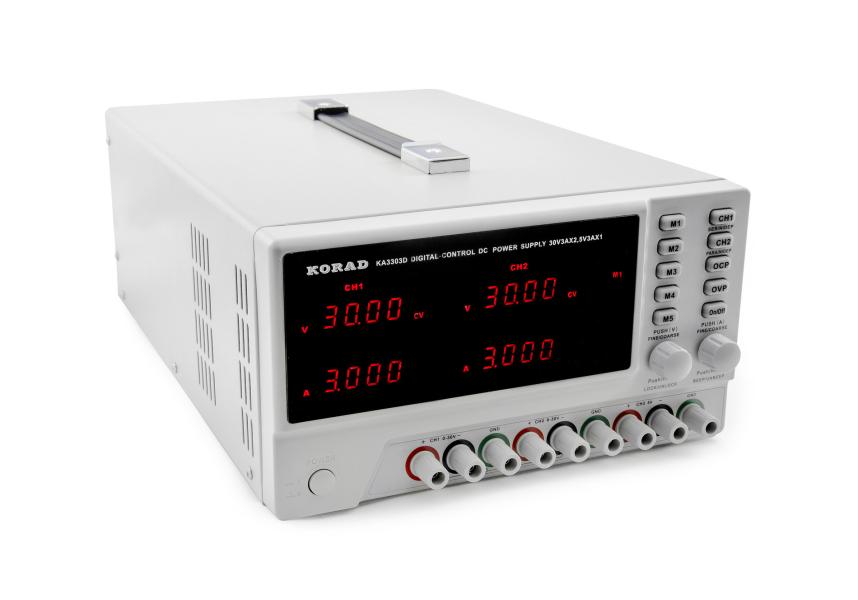

Tříkanálový laboratorní napájecí zdroj Korad KA3303D s plynulou digitální regulací napětí a proudu dvou větví v rozsahu
0 až 30V a 0 až 3A. Třetí větev nabízí neměnných
5V a 3A. Zdroj umožňuje jemnou a plynulou regulaci po 10mV a 1mA.
Lineární transformátorový zdroj Korad KA3303D umožňuje ukládání až pěti nastavených hodnot do paměti, přičemž jejich navolení je velice snadné - přímo pomocí tlačítka M1-5 na ovládacím panelu. Nastavování napětí je velice přesné a rychlé, díky použití krokových otočných regulátorů s funkcí tlačítka pro přepínání mezi jednotlivými desetinnými místy. Zvolené napětí i proud se zobrazuje na velkém displeji složeném ze 4 menších segmentových displejů, každý se zobrazením 4 číselných míst. U napětí je měřená hodnota zobrazena na dvě desetinná čísla (XX.YY) a u proudu na tři (X.YYY). Na displeji najdete také indikátory zvolené paměti, indikaci CC, CV, OCP a OVP.
Zdroj obsahuje 9 svorek pro připojení kabelů jak pomocí zdířek, tak závitu. Každá větev má také zemnící konektor. Všechny větve jsou od sebe galvanicky odděleny a lze je ovládat nezávisle na sobě (kromě třetí větve 5V, která je neměnná).

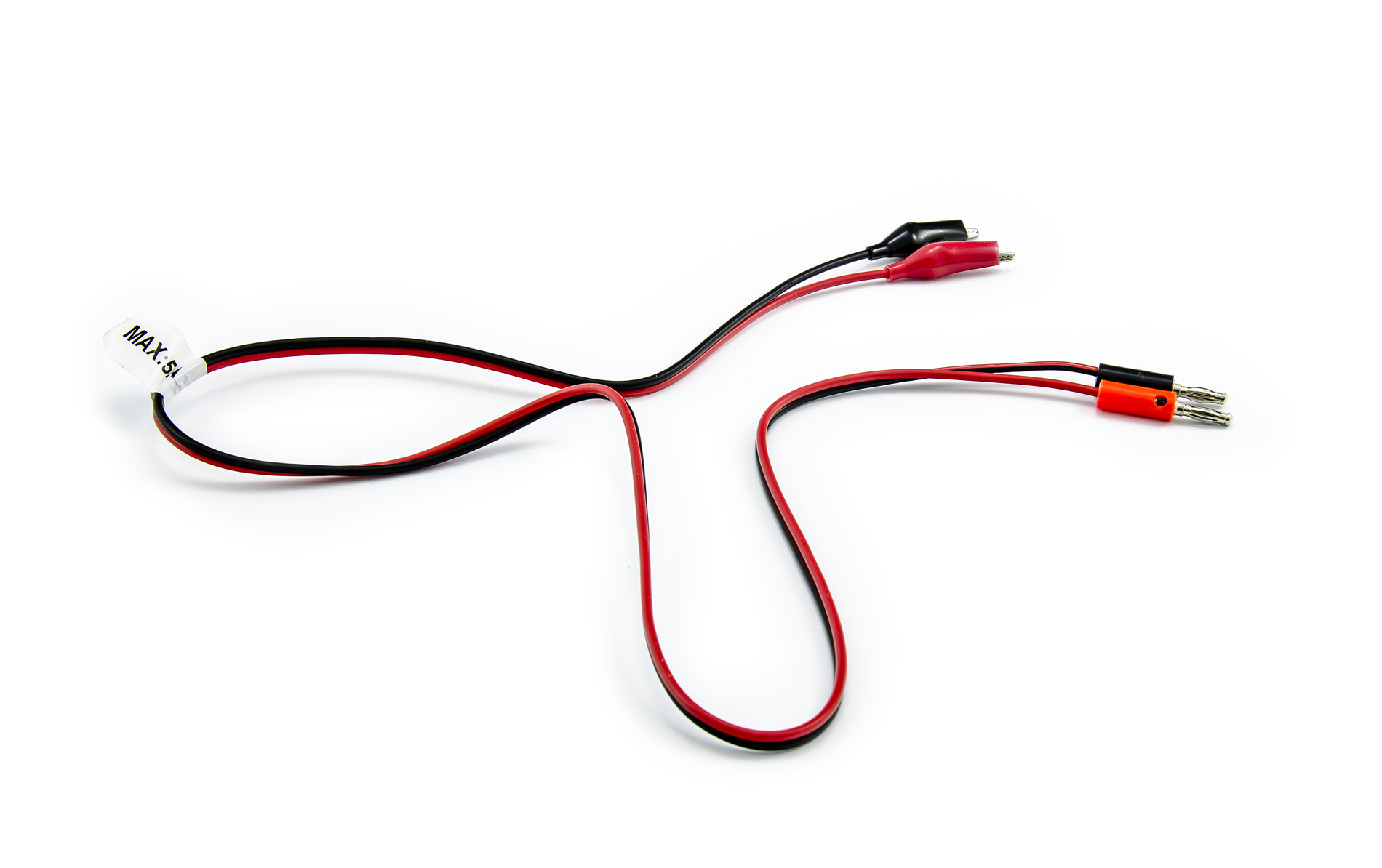

Součástí dodávky najdete 2 páry kabelů použitelné do 5A, které jsou zakončeny krokosvorkami. Zdroj lze provozovat v sériovém i paralelním módu. V sériovém módu lze ze zdroje získat až 60V při 3A. V paralelním módu lze získat proud až 6A při napětí 30V. V režimech spřažení zdrojů - jak paralelním tak sériovém, je levá část deaktivována a o řízení přístroje se stará pravá "master" část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.

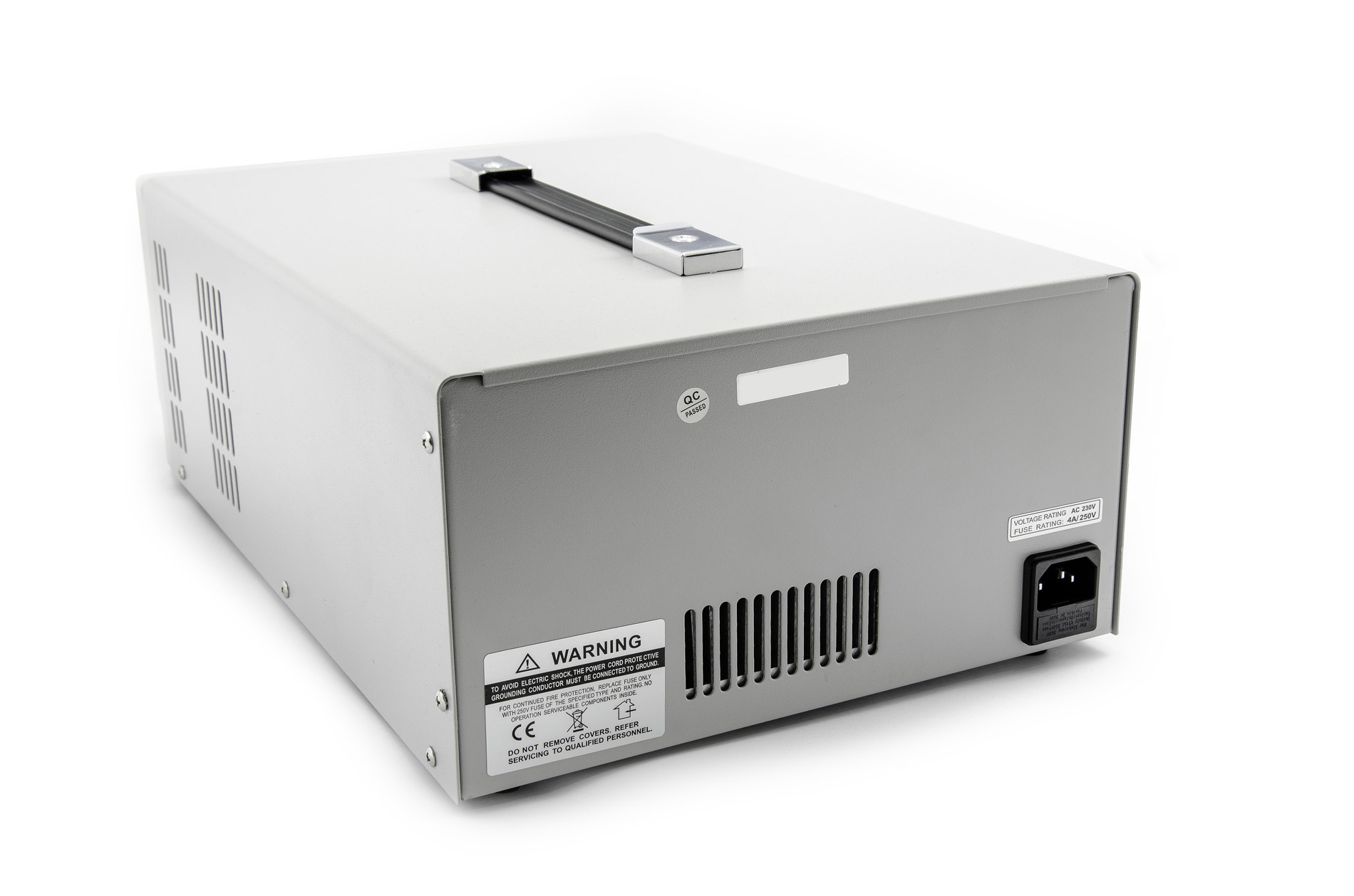

Korad KA3303D disponuje zámkem nastavených hodnot, ochranou proti přetížení, zkratu a ochranou proti přehřátí. Nechybí také ochrana over-voltage a over-current na výstupu. O chlazení zdroje se stará 80mm ventilátor.
Laboratorní zdroj je schopen pracovat v režimech constant-current a constant-voltage, je velice přesný a má malé zvlnění i šum. Díky tomu najde zdroj KA3303D využití v průmyslu, ve výzkumných ústavech, v laboratořích, v elektro službách, ve školství, všude tam, kde je potřeba přesné napětí a proud.
Parametry
Laboratorní zdroj |
---|
Druh zdroje | lineární |
Připojení k počítači | ne |
Počet kanálů | 3 |
Symetrické napájení | ano |
Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
Měřidla | digitální |
Rozlišení měřidla napětí (dílek) D= | 10 mV |
Rozlišení měřidla proudu (dílek) D= | 1 mA |
Přesnost měření napětí | 0.1 % |
Přesnost měření proudu | ± 0,1 % |
Zvlnění napětí | < 1 mVrms |
Zvlnění proudu | < 3 mArms |
Galvanické oddělení od sítě | ano |
Izolační odpor | > 20MΩ |
Pracovní teplota | 0°C až 40°C |
Hmotnost | 7.705 kg |
Napájecí napětí | 230V/50Hz |
Rozměry (šířka - výška - hloubka) [mm] | 250-150-380 mm |
Proud | 3 A |
Napětí | 30 V |
