Spínaný stejnosměrný laboratorní zdroj Gophert CPS-1610 malých rozměrů s výstupním
napětím 16V a proudem 10A.

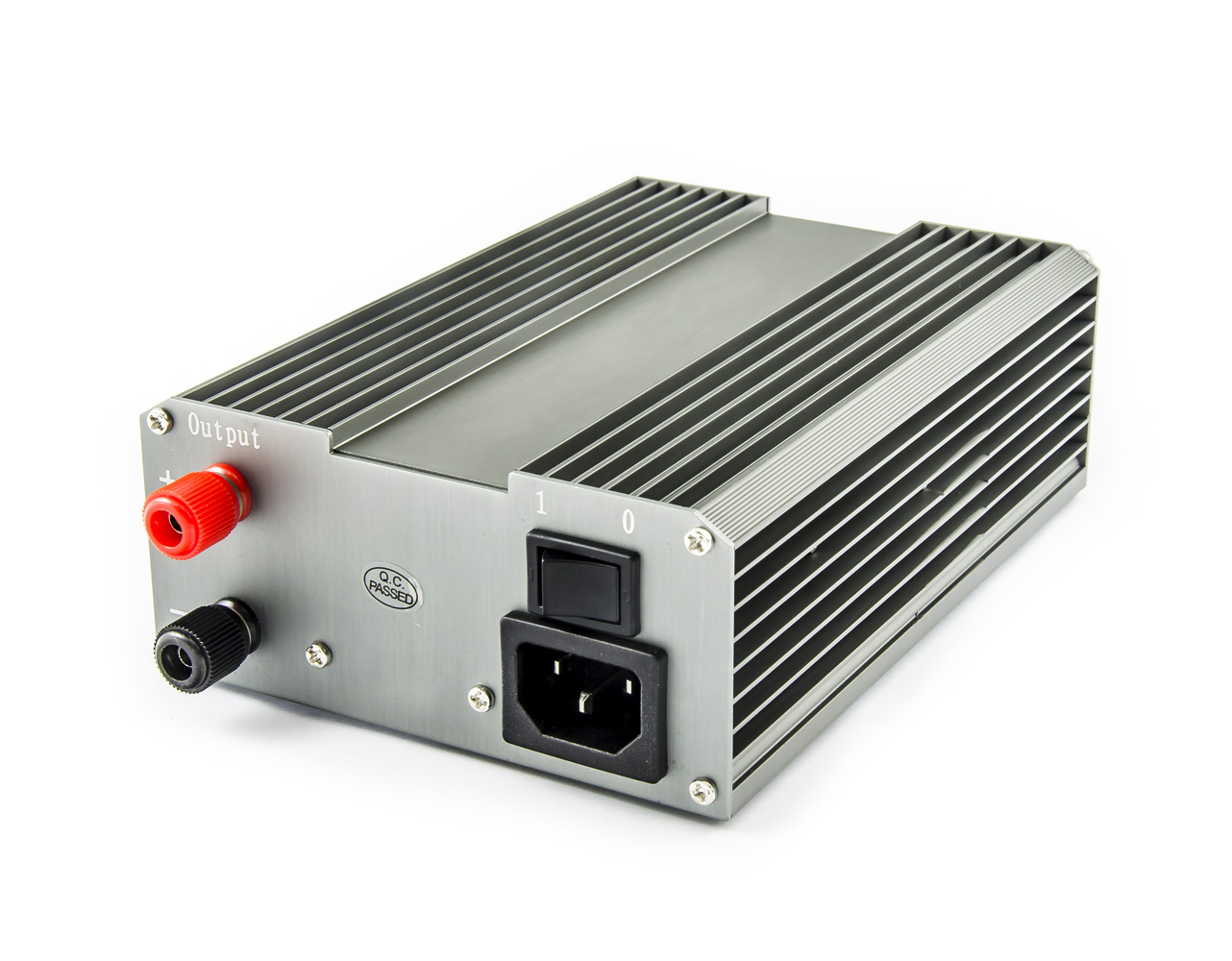

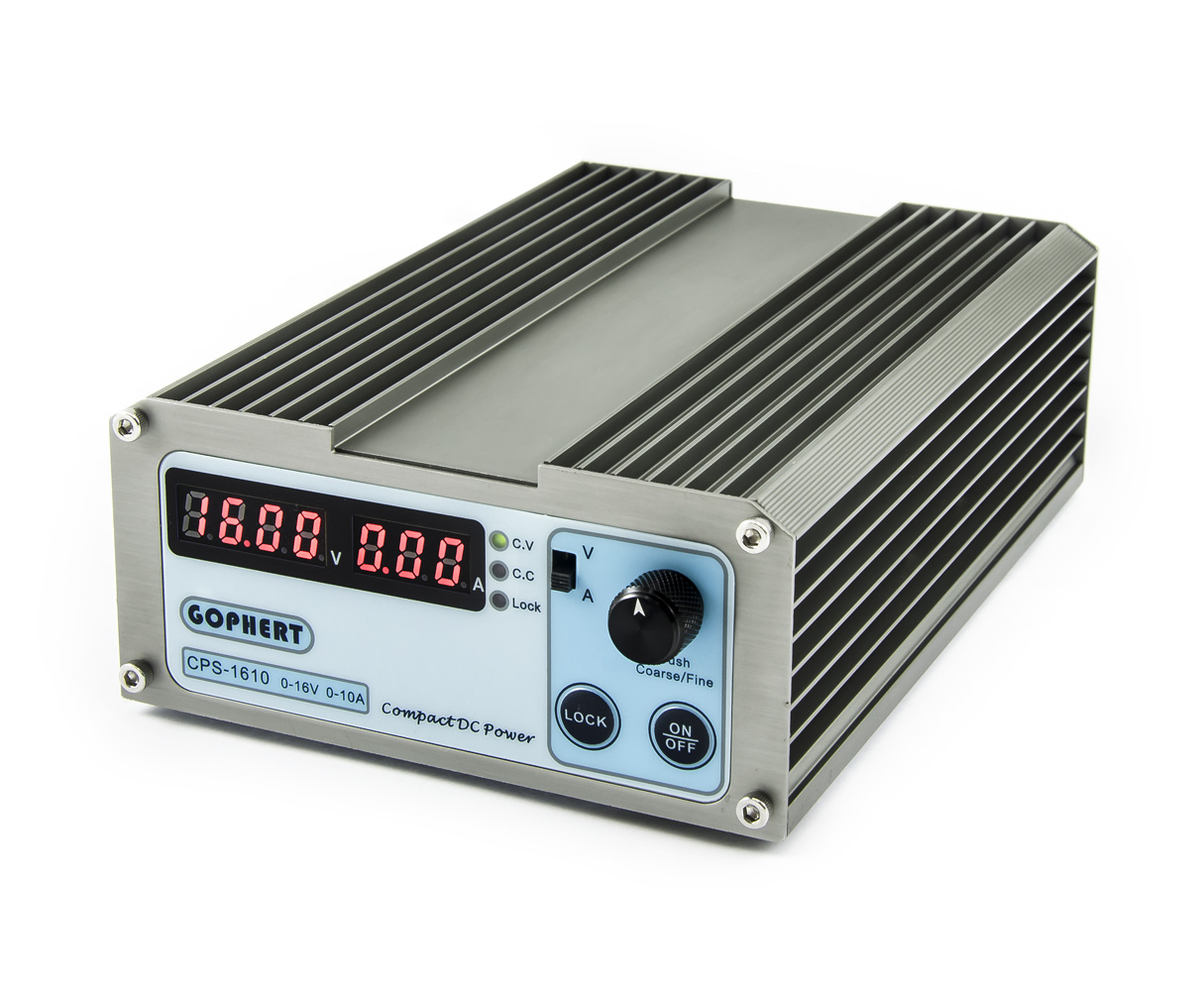

Zdroj CPS-1610 je mikroprocesorem řízený (MCU), disponuje velice jednoduchým ovládáním - krokovým regulátorem, kterým lze ovládat jak proud, tak napětí a zároveň volit desetinnou čárku, pro přesnější nastavení úrovní napětí a proudu. Pro přepínání ovládání mezi proudem a napětím slouží přepínač, umístěný vedle otočného regulátoru. Tento pulzní DC zdroj disponuje dvěma segmentovými displeji červené barvy, čtyřmístným pro napětí a třímístným pro proud, nechybí mu ani zámek ovládání. Zdroj umí pracovat v režimech constant current (CV) a constant voltage (CV), aktuální stav je indikován led diodami po pravé straně displeje. Nechybí ani ochrana proti zkratu na výstupu, sledování OVP a OCP a ochrana proti přehřátí. Zdroj CPS-1610 lze provozovat v sítích 230V i 110V. Výstupní svorky zdroje jsou šroubovací a jsou umístěny v zadní části zdroje.
Celý zdroj je velice malých rozměrů, 120(š) - 62(v) - 200(h), snadno přenosný, váží 700g a celé šasi je vyrobeno z dobře vypadající profilované hliníkové slitiny. Svými rozměry a zpracováním je ideální pro umístění do racku, servisních krabic, do míst, kde je málo prostoru a pro aplikace, kde je třeba zdroj často přenášet.
Parametry
Laboratorní zdroj |
---|
Druh zdroje | spínaný |
Připojení k počítači | ne |
Počet kanálů | 1 |
Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
Měřidla | digitální |
Rozlišení měřidla napětí (dílek) D= | 10 mV |
Rozlišení měřidla proudu (dílek) D= | 10 mA |
Zvlnění napětí | < 30mV |
Hmotnost | 0.707 kg |
Napájecí napětí | 100-240V AC |
Účinnost | 88 % |
Rozměry (šířka - výška - hloubka) [mm] | 120-62-100 mm |
Proud | 10 A |
Napětí | 16 V |
