Bezolovnatá pájecí infračervená a horkovzdušná pásová reflow pec

Průběžná pájecí pec T-960

Průběžná pájecí pec s pásovým dopravníkem pro pájení ve standardní vzdušné atmosféře. Pec využívá čtyři teplotně řízené prostorové sekce; tři vytápěné a jednu ochlazovací. Pro řízení teplotních poměrů uvnitř pece slouží celkem 22 infračervených keramických odporových trubic, které tvoří pět zón ohřevu - tři seshora a dvě zespod. Pro dodržení teplot dle nastaveného teplotního průběhu je každá zóna osazena teplotním čidlem pro zpětnovazební regulaci teploty.

Teplota je měřena v každé zóně zvlášť teplotním senzorem umístěným ve středu zóny. Ohřev součástek probíhá kombinovaně infračerveným zářením a horkým vzduchem - konvekčním ohřevem. Konvekčním přenosem tepla disponují tři horní zóny díky třem nezávislým turbínám umístěným přímo nad infračervenými zářiči. Díky konstrukci využívající radiálních ventilátorů dochází k homogenizaci toku horkého vzduchu, který obtéká odporová topná tělesa a zajišťuje rovnoměrné rozložení teplot na celé ploše hřejivého segmentu reflow ohřívače. Ohřev každé z pěti zón je vypínatelný.

Posun pájených desek či součástí zajišťuje pletený drátový pásový dopravník s rychlostí posuvu nastavitelnou v rozmezí 0-1600mm/min. Na LCD si vyberete jednu z 8 přetavovacích charakteristik, podle kterých bude probíhat reflow proces. Charakteristika definuje jednotlivé fáze přetavení, jako je předehřev, reflow popřípadě temperování. Následné ochlazení zajišťuje chladící zóna pomocí tří 11 cm ventilátorů (chlazení probíhá seshore i zespod). Displej zobrazuje přetavovací křiku plně graficky. Rychlost pohybu pásového dopravníku je kontrolována nezávisle na zvoleném teplotném profilu.

Přednastavené pájecí profily jsou připraveny pro pájecí slitiny: 85Sn/15Pb, 70Sn/30Pb, 63SN/37Pb, 60Sn/40Pb, Sn/Ag3.5, Sn/Cu.75, Sn/Ag4.0/Cu.5, Sn95.5/A53.8/Cu0.7, Sn/Ag2.5/Cu.8/Sb.5, Sn/Bi3.0/Ag3.0.

Tato průběžná přetavovací pájecí pec je vhodná pro aplikace pájení, sušení lepidla a ostatní aplikace, které vyžadují infračervené záření nebo horký vzduch. Je konstruována pro letování bezolovnatými i olovnatými slitinami.

Pájecí pec
Výkon	4500 W
Počet topných těles	22
Ohřev	IR a hotair
Pájení	až 300°C
Pájecí plocha (šířka-hloubka-výška) [mm]	šířka max 300mm (max fyzická šíře 360mm), výška 20 mm
Rozměry (šířka - výška - hloubka) [mm]	1450-470-630 mm
Hmotnost	90 kg

Váha balení [kg]:

90 kg

Více parametrů

Zaujal Vás tento produkt?

Kód produktu:

100880

skladem (1 ks)

Nadrozměrný produkt lze odeslat pouze pomocí speciální přepravy.

Nadrozměrná přeprava 2 991,12 Kč(2 472,00 Kč bez DPH)

Cena s DPH Cena bez DPH

75 020 Kč 62 000 Kč

Mohlo by Vás dále zajímat

Přetavovací pec T-937 s připojením k PC

Přetavovací pec T-937 s připojením k PC Infračervená pájecí pec T-937 s připojením k PC nabízí oproti nižším modelům přetavovacích pecí velmi propracované prostředí pro management reflow profilů. Těžkopádnou editaci teplotních křivek prováděnou mnoha stisky tlačítek nahrazuje komfortní program pro PC. Pájecí profil je interpretován matematickou funkcí a program umožňuje editaci křivky v Beziérově režimu stejně jako ve vektorových grafických editorech. Kontrolní software ke stažení ZDE Základní teplotní profily všech typů pájecích past ze sortimentu předních jednadvaceti světových výrobců jsou k dispozici ihned po instalaci ovládacího sw. Stačí vybrat název produktu z roletového menu. Vámi editované profily si poté ukládáte pod svými názvy. Pro práci s křivkou teplotní přetavovací obálky vám program dává k dispozici nástroje na přesné měření časových intervalů mezi libovolnými body křivky, zjištění teploty pouhým najetím měřícího křížku na kterýkoli bod křivky a měření strmosti křivky ve °C na jednotku času: K důležitým fázím křivky si můžete psát přímo do diagramu poznámky. Reflow pec se k počítači připojuje přes dodaný USB kabel; je možné ji připojit i přes rozhraní RS-232 (konektor CANON9). PCB až do velikosti 306 x 222mm Infračervená přetavovací pec pro všechny typy pájecích slitin. Je určena pro plošné spoje do velikosti 306 x 222 mm. Infrazáření slouží k zahřátí a přetavení pájecí slitiny za účelem vytvoření pájených spojů. Po nanesení pájecí pasty a usazení součástek na PCB se pájené spoje vytvoří zahřátím sestavy vlivem tepelné energie záření, dopadající na body pájení a jeho okolí. Teplota musí dosáhnout bodu tavení pájecí směsi; výkon zářičů ovládá po celou dobu procesu řídící systém dle nastavených parametrů. Přesné řízení teploty O přesné časování a dodržení teplot se starají zářiče a ventilátory nad plošnými spoji spolu se senzory teploty a procesorovou řídící jednotkou. T-937 je navíc osazena přídavným ventilátorem pro chlazení prostoru nad infračervenými trubicemi, což umožňuje podstatně vyšší provozní zatížení, neboť se šasi pece při dlouhodobém provozu nadměrně neprohřívá. Podle použité pájecí slitiny nastavíte letovací křivku a procesorový systém bude automaticky řídit celý proces. Křivka je do paměti řídícího systému přenesena z ovládacího softwaru na PC. Jestliže vám k práci stačí 8 odlišných teplotních profilů, můžete je všechny nahrát z PC do paměti pece a poté pouze stisky tlačítka vyvolávat. V takovém případě není již spojení pece s PC nezbytné a bude ovládána manuálně. K dochlazení jsou automaticky po skončení pájení spouštěny ventilátory – i ochlazovací část je řízena v rámci zvoleného programu.

54 329 Kč / ks 44 900 Kč bez DPH

Koupit

Zboží je na cestě

Kód:
101337

Temperovací, sušící pec 101-1 220V, 0-300°C s ventilátorem a komorou o objemu 68L

Temperovací, sušící pec 101-1 220V, 0-300°C s ventilátorem a komorou o objemu 68L Průmyslová sušící / temperovací pec 101-1 220V, 0-300°C s ventilátorem a komorou o objemu 68L. Vysoušecí komora s přesnou regulací teploty pomocí PID kontroléru a vestavěným ventilátorem je vhodná především pro sušení elektrod, vytvrzování lepidla a tmelu, dezinfekce lékařských nástrojů, teplotní zátěžové testy el. součástek a DPS, vypékání práškových barev, vysoušení DPS a součástek před pájením, testování teplotní stability a zátěže materiálů. Pec je možné využít také ke sterilizaci lékařských kovových nástrojů či skleněných nádob / lahviček. Kvalitní zpracování Pec je vyrobena z ocelových plechů, které jsou opatřeny komaxitovým nátěrem, uvnitř pece se nachází sušící komora, která je tepelně izolována od pláště pro zachování teplotní stability a odstínění tepla od povrchu pláště. Pec je vybavena uzavíratelným otvorem pro odvod spalin. Otvor se nachází vprostřed vrchního pláště pece. Teplota až 300°C, přesný PID regulátor Teplota komory je řízena přesným PID regulátorem s možností nastavení teploty 0-300°C (spodní hranice teploty, je závislá na okolní teplotě v místnosti, nejnižší možná teplota je vždy teplota lehce vyšší jak teplota v místnosti) běžně tedy 30-300°C. PID regulátor je vybaven funkcí auto Tune a časovačem, který lze nastavit po minutách v rozsahu 0-99999min, po dosažení nastavení času dojde k ukončení ohřevu pece. V peci je integrován ventilátor s možností vypnutí, zapnutím ventilátoru dochází k lepšímu rozvodu tepla uvnitř komory. Ohřev komory je umístěn ve spodní části a levém boku pece. Pro snímání teploty slouží přesné PT čidlo, které je umístěno ve vrchní části komory. Dvířka komory jsou opatřena skleněným průhledem a pákou pro snadné a rychlé otevírání/zavírání. Celá pec stojí na masivních gumových nohách. Ohřev, vysoušení, sterilizace a reflow Pec je vhodná pro ohřev, vysoušení, nahřívání, sterilizaci a přetavování při teplotách 25-300 °C pomocí cirkulace horkého vzduchu uvnitř izolované komory. Celkový rozměr vnitřní komory je 38x45x40 (ŠxVxH), v komoře jsou po stranách upevněny držáky polic tudíž je z celkové šíře nutno odečíst z každé strany 2cm. Pokud jsou obsazeny všechny pozice je mezera mezi policemi 2cm. Obsah balení: PEC 101-1, napájecí kabel, 2ks police.

38 841 Kč / ks 32 100 Kč bez DPH

Koupit

skladem2-5 ks

Kód:
103829

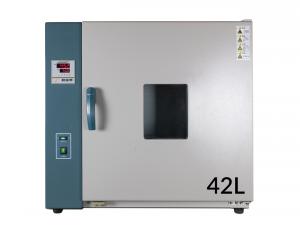

Vysoušecí, desinfekční pec 101-0 220V, 0-300°C s ventilátorem a komorou o objemu 42L
