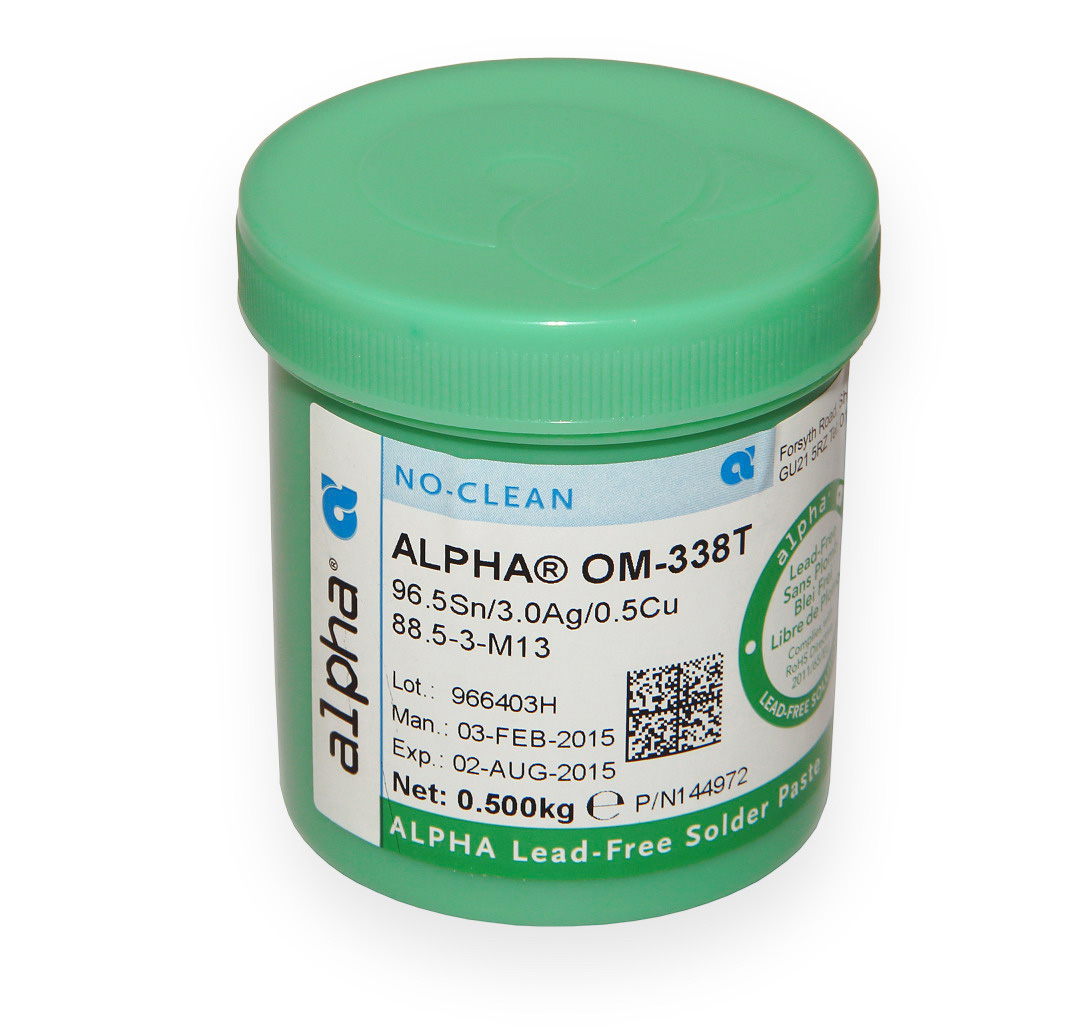

Bezolovnatá pájecí pasta Alpha OM-338T

Bezolovnatá pájecí pasta vyvinutá jako přímá náhrada klasické eutektické slitiny olovo-cín. Všechny fyzikální parametry přetavených spojů jsou plně srovnatelné s olovnatou pájkou a v některých aspektech dokonce směsi SnPb respektive SnPbAg dokonce překonává, což je u leadfree slitin doposud nevídaný fenomén.

Kód produktu:

101283

Varianty:

Zboží je na cestě
Bezolovnatá pájecí pasta Alpha OM-338T 101283 https://www.hotair.cz/images/produkty/1/1296/bezolovnata-pajeci-pasta-alpha-om-338t_0.jpg
Cena: 3630.00
Dostupnost: Zboží je na cestě 2024-05-28T10:51:02+02:00
Cena s DPH Cena bez DPH
3 630 Kč 3 000 Kč
ks
Bezolovnatá pájecí pasta vyvinutá jako přímá náhrada klasické eutektické slitiny olovo-cín. Všechny fyzikální parametry přetavených spojů jsou plně srovnatelné s olovnatou pájkou a v některých aspektech dokonce směsi SnPb respektive SnPbAg dokonce překonává, což je u leadfree slitin doposud nevídaný fenomén.

OM-338T je bezolovnatá, bezhalogenová a bezoplachová pasta vhodná pro náhradu prakticky všech aplikací olověných slitin. Má široký teplotní rozsah přetavení a vynikající odolnost proti tvoření bublin. Vynikající výkony poskytuje při tisku přes šablony s malou roztečí (fine pitch) s rychlostí tisku až 200 mm/s (8 in/s). Konzistence pasty je navíc extrémně šetrná k šabloně a umožňuje až 11 miliónů opakování. Pasta je kompatibilní s procesy přetavení jak ve vzdušné, tak v dusíkaté atmosféře.





Parametry
Cín, cínová pasta, cínové kuličky
SlitinaSn96,5% Ag3% Cu0,5%
zrno3 (25-45m dle IPC J-STD-005)
TavidloOM-338
Rozsah teploty tavení217 - 219 °C
Bod tání solidus217 °C
Bod tání liquidus219 °C
Hmotnost500 g
Váha balení [kg]:0.5 kg
Více parametrů
Cín, cínová pasta, cínové kuličky
SlitinaSn96,5% Ag3% Cu0,5%
zrno3 (25-45m dle IPC J-STD-005)
TavidloOM-338
Rozsah teploty tavení217 - 219 °C
Bod tání solidus217 °C
Bod tání liquidus219 °C
Hmotnost500 g
Váha balení [kg]:0.5 kg
