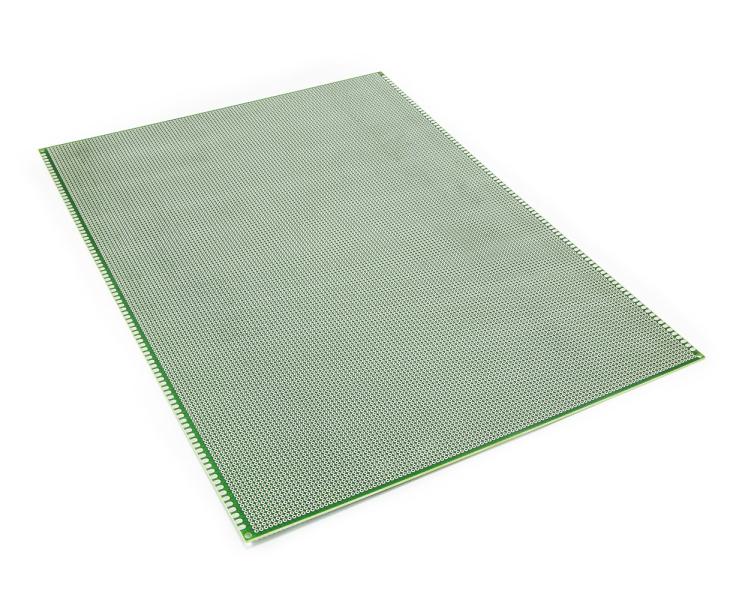

Velkoformátový vývojový univerzální plošný spoj s předvrtanými dírami (d=1mm) s rozestupy 2,54mm

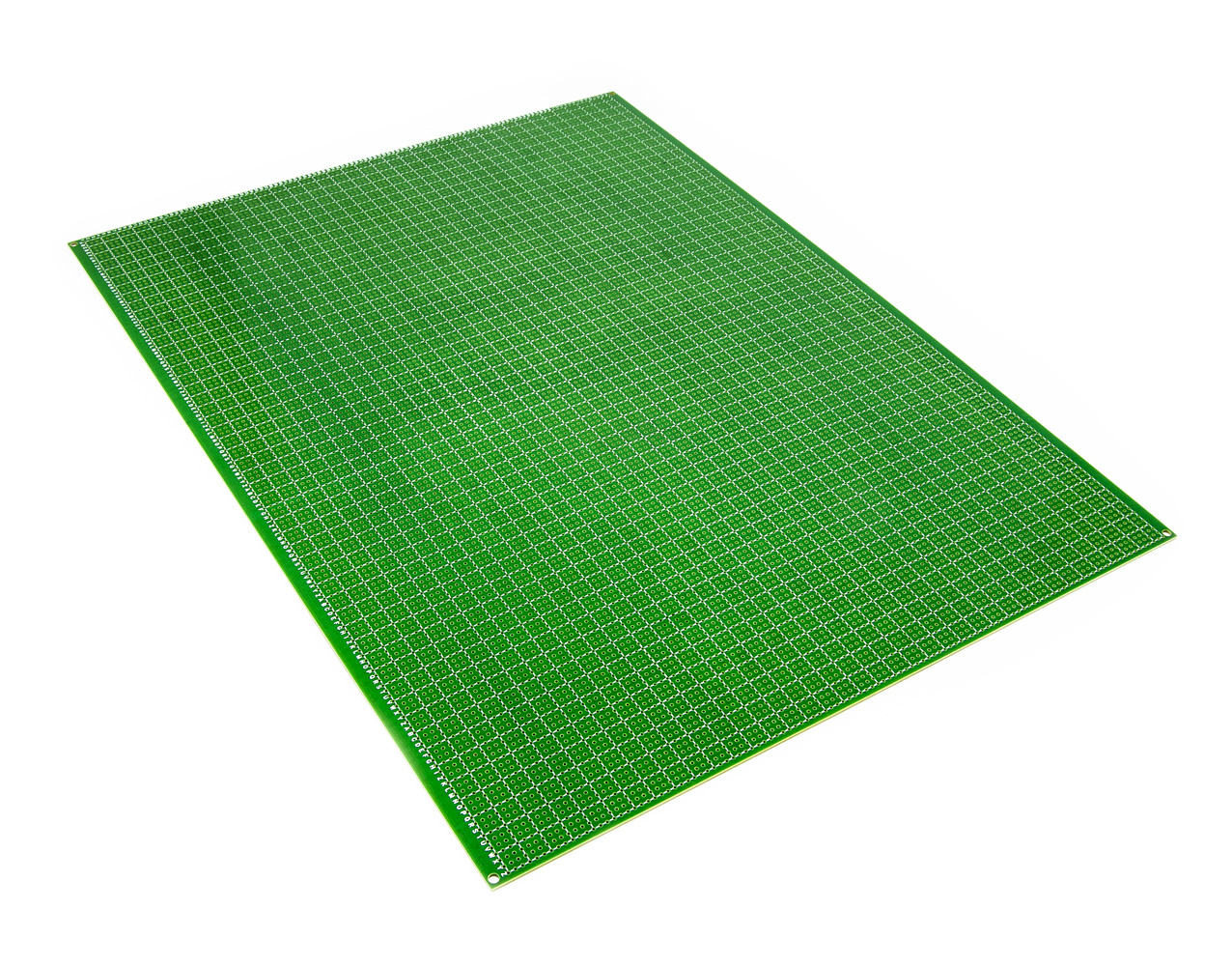

o celkovém počtu 18520 kontaktních plošek, z toho 18328 vrtaných a 192 kontaktních ploch bez děr. Rozměr tohoto PCB činí 40x30cm, je tedy větší než formát A3. PCB je jednostranné, druhá strana nabízí potištěný rastr (4x4) pro snadnou organizaci. Jednotlivé řádky a sloupce jsou označeny čísly a písmeny.
Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost.
Parametry
Počet vrtaných pájivých bodů |
18328 (158x116) |
Rozteč bodů |
2.54mm |
Počet postranních plných bodů |
192 |
Materiál |
cuprextit |
Kontakty jsou pocínované |
|
Maska |
zelená |
Rozměry DPS |
40 x 30 cm |
